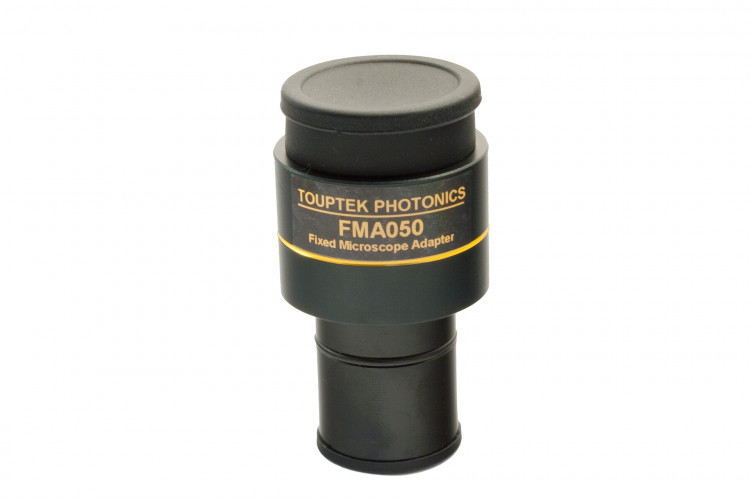

Адаптер линзовый ToupTek FMA050 0.50X

Внутренний код: 7027
Есть в наличии
Осталось несколько штук
2 315 Р Заказать:   шт.

Применение линзового адаптера ToupTek FMA050 0.50X

Адаптер-переходник - аксессуар, соединяющий в единый эффективный механизм микроскоп и цифровую камеру, используется при несовпадении диаметров окуляра и объектива. Линзовый адаптер ToupTek FMA050 0.50X необходимо использовать для сопряжения цифровых окулярных камер ToupCam и микроскопов с диаметром окуляров 0,91" (23,2 мм).

Базовые свойства линзового адаптера ToupTek FMA050 0.50X

  • Требуемый размер матрицы - 1/3” ~ 1/2”
  • Увеличение – 0,5x
  • Фокусное расстояние - фиксированное
  • Резьбовое соединение C-mount
  • Алюминиевый корпус

Установка и особенности линзового адаптера ToupTek FMA050 0.50X

Для установки на бинокулярный цифровой микроскоп вынимается один из окуляров, а вместо него вставляется адаптер-переходник, соединённый с цифровой камерой посредством резьбового крепления C-mount.

Оценка поля зрения камеры, установленной на микроскоп с помощью линзового переходника, выполняется по формуле:

F≈ L/(a*b),

где F - поле зрения (мм), L - размер матрицы, a - увеличение объектива, b - увеличение адаптера.

Ниже приведены расчёты для камеры ToupCam UCMOS01300KPA с матрицей 4,6 мм (H) x 3,7 мм (V) и адаптером 0,5x, и микроскопа с 10-кратным объективом.

F(H) ≈4,6/(10*0,5) ≈ 0,92 мм

F(V) ≈ 3,7/(10*0,5) ≈ 0,74 мм

Поле зрения составит 0,92 x 0,74 мм.

Корпус прибора сделан из алюминия. Чернение внутренней поверхности корпуса защищает от бликов и паразитной засветки. Для предотвращения виньетирования или частичного затемнения картинки по краю поля зрения используйте модель FMA050 с камерами, у которых размер матрицы не превышает 1/3 ~ 1/2 дюйма.

За дополнительной информацией о характеристиках цифровых камер ToupCam и переходниках ToupTek обращайтесь к менеджерам компании "ГИМЭКС". Звоните нам по телефону 8 (495) 989-10-56 или размещайте вопрос на сайте интернет-магазина.

Увеличение
0.5 —
Материал корпуса
алюминиевый сплав
Цвет
черный
Страна происхождения
Китай
Бренд
ToupTek
Габариты в упаковке, место 1 (мм)
65 × 38 × 38
Вес брутто, место 1 (кг)
0.08
Артикул производителя
108006
