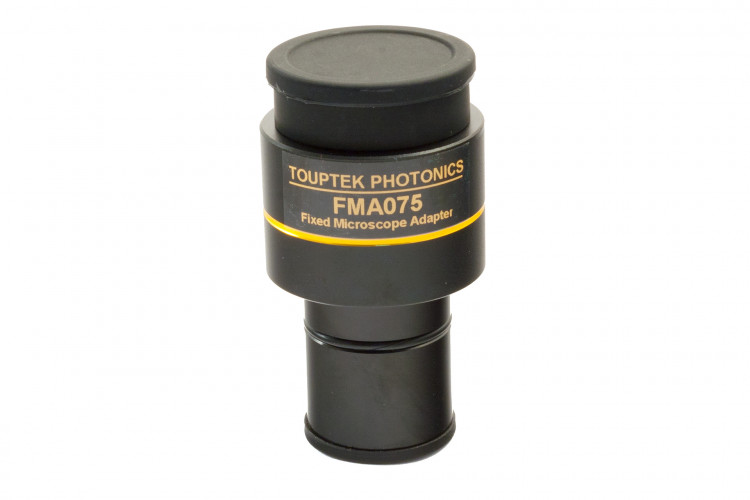

Адаптер линзовый ToupTek FMA075 0.75X
Применение линзового адаптера ToupTek FMA075 0.75X
Адаптер-переходник - аксессуар, соединяющий в единый эффективный механизм телескоп или бино/тринокулярный микроскоп и цифровые камеры-окуляры. Адаптер линзовый с увеличением 0,75 крат ToupTek FMA075 используется для сопряжения цифровых окулярных камер и микроскопов с окулярами 23,2 мм (0,91").
За дополнительной информацией о переходниках компании ToupTek обращайтесь к менеджерам компании "ГИМЭКС". Оставляйте вопросы на сайте интернет-магазина или звоните нам по телефону +7 (495) 9891056.
Базовые свойства линзового адаптера ToupTek FMA050 0.50X
- Алюминиевый корпус, чернение внутренней поверхности
- Соединение – резьба типа C-mount
- Увеличение – 0,75x
- Требуемый размер матрицы – не более 1,125” ~ 1”
- Фиксированное фокусное расстояние
Конструкция и параметры линзового адаптера ToupTek FMA075 0.75X
Для установки на бинокулярный цифровой микроскоп вынимается один из окуляров, а вместо него вставляется адаптер-переходник, соединённый с цифровой камерой через резьбовое крепление C-mount. Чтобы предотвратить виньетирование изображения (частичного затемнения по краю поля зрения) используйте модель FMA075 с камерами, у которых размер матрицы не превышает 1 1/8” ~ 1”.
Чтобы оценить поле зрение камеры, установленной на микроскоп с помощью линзового переходника, используется формула:
F≈ L/(a*b),
где F - поле зрения (мм), L - размер матрицы, a - увеличение объектива, b - увеличение адаптера.
Ниже приведены расчёты для камеры ToupCam MTR3CCD06000KPA с матрицей 14,6 мм (H) x 12,8 мм (V) и адаптером 0,75x, и микроскопа с 10-кратным объективом.
F(H) ≈14,6/(10*0,75) ≈ 1,95 мм
F(V) ≈ 12,8/(10*0,75) ≈ 1,71 мм
Поле зрения составит 1,95 x 1,71 мм
Корпус прибора изготовлен из алюминия с чернением внутренних поверхностей для защиты от паразитного бликования.
Увеличение
Увеличение (кратность) показывает во сколько раз (в угловой мере) изображение, видимое в прибор, больше видимого невооруженным взглядом. |
0.75 — |
Бренд | ToupTek |
Материал корпуса
Материал главной корпусной детали. Детали на которую крепятся все остальные. |
алюминиевый сплав |
Цвет |
черный |
Страна происхождения | Китай |
Габариты в упаковке, место 1 (мм) | 65 × 38 × 38 |
Вес брутто, место 1 (кг) | 0.08 |
Артикул производителя | 108007 |
