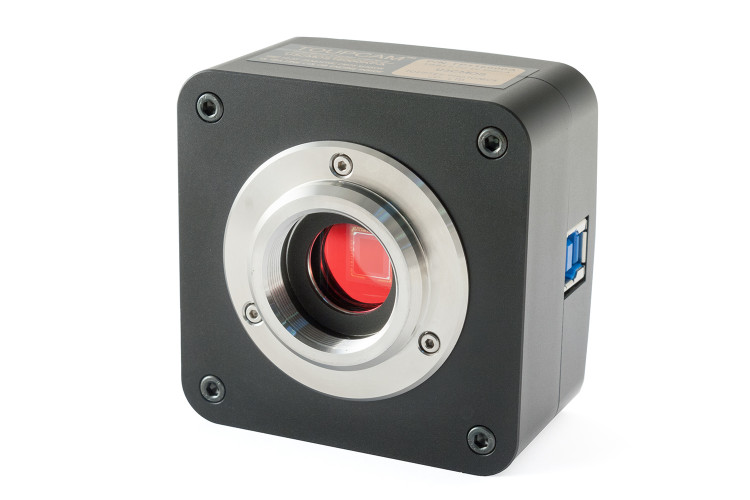

Камера для микроскопов ToupCam U3CMOS18000KPA

Внутренний код: 7026
Нет в наличии

Нет в наличии

33 345 Р Последняя цена: 33 345 Р
Уведомить о поступлении

Назначение камеры цифровой для микроскопов ToupCam U3CMOS18000KPA

Непрерывное развитие информационных технологий влияет на методологию и изучение объектов в медицине и микробиологии. Для проведения подробных исследований, помимо микроскопического оборудования и комплектующих (фильтров, объективов или переходников), потребуется CCD/CMOS камера с определёнными параметрами - типом и чувствительностью сенсора, временем экспозиции и соотношением сигнал/шум, и т.д.

Камера цифровая для микроскопов U3CMOS18000KPA компании Touptek применяется в работе образовательных и медицинских учреждений, промышленных и научно-исследовательских лабораторий, в управлении технологическими процессами на производстве. Устройство получает, передаёт и воспроизводит на экране компьютера или ноутбука фото и видеоинформацию, полученную в процессе работы микроскопа. Передача сигнала выполняется без задержки, в режиме текущего времени. Полный контроль над работой камеры, анализ и обработка информации осуществляется из программы ToupView.

Базовые параметры камеры цифровой для микроскопов ToupCam U3CMOS18000KPA

  • Высокопроизводительный цветной сенсор Aptina AR1820 с размерами CMOS-матрицы 6,14 x 4,605 мм
  • Размер пиксела 1,25 x 1,25 мкм
  • Время выдержки от 0,1 до 2000 мс
  • Частота кадров – 5.6 / 18.1 / 32.2 fpc
  • Корпус – сплав цинка и алюминия
  • Работает с Windows XP и 8/10 (32 & 64 bit), платформами Linux и OS X
  • Интерфейс USB 3.0
  • Современное средство обработки видео и фотоизображений ToupView
  • Для работы необходимо подключение к ПК Core 2 2.8 GHz или выше, с памятью от 2 Gb и монитором с диагональю не менее 17”
  • Устанавливается на окуляры диаметром 23,2 / 30 / 30,5 / 31,75 мм

Устройство и свойства камеры цифровой для микроскопов ToupCam U3CMOS18000KPA

CMOS (complementary metal-oxide-semiconductor) или КМОП-матрица объединяет аналоговую и цифровую части и выполняет индивидуальную обработку каждого пиксела.

Важное преимущество КМОП технологии — сокращение энергопотребления в статическом состоянии. Кадрирование помогает уменьшить размер захваченного изображения и увеличить скорость считывания (по сравнению с ПЗС-сенсорами). Каскадное усиление повышает чувствительность матрицы в условиях недостаточного освещения и улучшает балансировку белого. Цифровые камеры серии U3CMOS отличаются от UCMOS улучшенным высокоскоростным интерфейсом USB 3.0:

- передача данных выполняется со скоростью до 5 Гбит/с против 480 Мбит/с у USB 2.0;

- сила тока увеличивается с 500 до 900 мА.

Для правильной работы устройства требуется подключение только к USB3.0.

Корпус камеры изготовлен из смеси цинка и алюминия. Применение инфракрасного отсекающего фильтра (диапазон 380-650 нм) для защиты сенсора и отсутствие подвижных соединений обеспечивает прочное и надёжное решение с увеличенным сроком службы в промышленных условиях. Переходники и другие дополнительные аксессуары заказывайте и приобретайте в интернет-магазине Sturman. Размещайте вопросы на сайте или звоните по телефону (495) 989-10-56.

Расчёты для камеры цифровой ToupCam U3CMOS18000KPA

Для оценки поля зрения камеры, установленной на микроскоп, используется формула:

F≈ L/(a*b),

где F - поле зрения (мм), L - размер матрицы, a - увеличение объектива, b - увеличение адаптера.

Выполнение расчётов для микроскопа с объективом 10x, камеры с матрицей 6,14 мм (H) x 4,61 мм (V) и адаптером 0,5x.

F(H) ≈6,14/(10*0,5) ≈ 1,23 мм

F(V) ≈ 4,61/(10*0,5) ≈ 0,92 мм

Поле зрения составит 1,23 x 0,92 мм.

Разрешение оценивается исходя из размеров пикселя:

F(px) ≈ 1,25/(10*0,5) =0,25 мкм/пиксель


Прибор комплектуется:

  • 2-метровым кабелем USB3.0
  • CD-диском с установочными файлами и программой ToupView
  • адаптером с C-mount на 23,2 мм
  • руководством по эксплуатации

Технические параметры камеры для микроскопов цифровой ToupCam U3CMOS18000KPA

Основные ТТХ


Сенсор

Aptina AR1820 CMOS(Color)

Развертка

Прогрессивный

Максимальное разрешение

4912 x 3684 (18,000,000 пикселей)

Размер сенсора

1/ 2,3” (6,14 x 4,605 мм)

Размер пиксела

1,25 x 1,25 мкм

Чувствительность

0,62 v/люкс-сек

Динамический диапазон 65,8 дБ
Сигнал/Шум 36,3 дБ

Баланс белого

Ручная регулировка

Спектральный диапазон

380-650 нм (с инфракрасным фильтром)

Частота кадров

5,6 fps 4912 x 3684,
18,1 fps 2456 x 1842,
32,2 fps 1228 x 922

Бининг

1 x 1, 2 x 2, 4 x 4

Экспозиция

0,1 - 2000 мс

API

Native C/C++, C#, DirectShow, Twain Control

Температура рабочая, °С -10°…+50°
Влажность при эксплуатации 30-80 %
Питание DC 5V от USB порта ПК
Поддерживаемые операционные системы Microsoft Windows XP / Vista / 7 /8 / 10 (32 & 64 bit) OS X (Mac OS X), Linux
Требования к ПК Intel Core2 2.8GHz или выше
Память более 2Гб
USB2.0 High-speed Port
Монитор более 17''
CD-ROM
Сигнал/Шум, dB 36.3
Динамический Диапазон, dB 65.8
Бренд ToupTek
Материал корпуса

Материал главной корпусной детали. Детали на которую крепятся все остальные.

алюминиевый сплав
Цвет черный
Размер сенсора,'' 1/2.3
Чувствительность, (V/люкс*сек) 0.62
Max разрешение фото, МР 14.0
Страна происхождения Китай
Экспозиция, мс 0.1 — 2000
Максимальная частота кадров, fps 32.2
Гарантия производителя (лет)

Период времени с момента продажи в течении которого производитель обязуется отремонтировать или заменить изделие бесплатно, в случае обнаружения производственных дефектов, брака. Расходы на пересылку гарантия не покрывает.

1
Габариты (мм) 68 × 68 × 41
Габариты в упаковке, место 1 (мм) 150 × 148 × 100
Вес брутто, место 1 (кг) 0.623
Артикул производителя TP118000A
