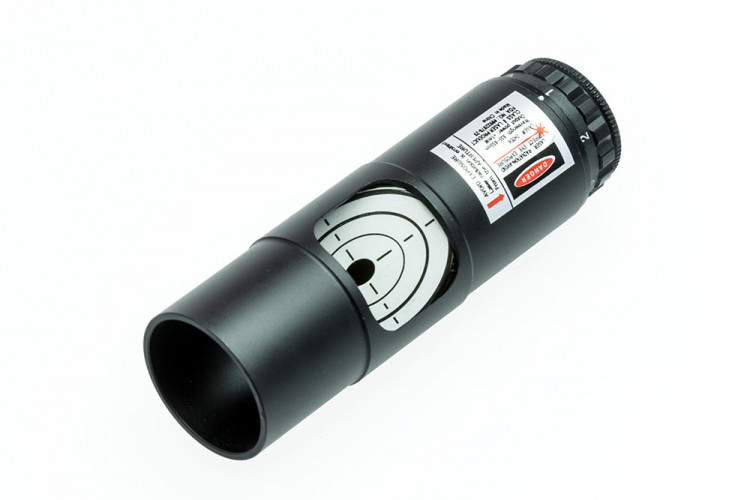

Лазерный коллиматор телескопа Sturman 1.25''
Основное назначение лазерного коллиматора телескопа Sturman 1.25''
Лазерный коллиматор телескопа Sturman 1.25'' с регулируемой яркостью лазерного луча предназначен для юстировки телескопов-рефлекторов системы Ньютона / Добсона, устанавливается в гнездо фокусёра диаметром 1,25” и фиксируется крепёжным винтом.
Основные характеристики лазерного коллиматора телескопа Sturman 1.25''
- Лазерный диод: длина волны 636-655 нм, выходная мощность - < 1 мВт, цвет луча (точки) – красный, класс лазерной опасности - IIIA
- 7 уровней регулировки яркости лазерного луча
- Диаметр резьбы – 1,25”
- Прочный алюминиевый корпус
- Питание – 1 батарейка CR 2032 (3V), не входит в комплект поставки
Конструктивные особенности лазерного коллиматора телескопа Sturman 1.25''
Коллиматор устанавливается и закрепляется в гнезде фокусёра на месте окуляра, после чего включается лазер и регулируется интенсивность свечения луча – от 1 до 7.
Обратите внимание, что в коллиматоре телескопа Sturman 1.25'' используется лазерный диод класса IIIA (сфокусированный луч может повредить органы зрения). Поэтому при вращении коллиматора не направляйте луч себе в глаза.
Последовательность настройки:
1. Вращая коллиматор вокруг своей оси, необходимо убедиться в том, что достигнута максимальная соосность лазерного луча и корпуса (цилиндрической «юбки») коллиматора: строго из центра и вдоль оси корпуса, а точка красного цвета) должна описывать на главном зеркале минимальный эллипс. Зафиксировать.
2. Меняя положение диагонального зеркала с помощью юстировочных винтов, необходимо поместить отметку от лазерного луча в центр главного зеркала (в некоторых моделях телескопов центр обозначен специальной меткой).
3. Ослабить фиксирующие винты главного зеркала.
4. Вращая винты, изменяем положение главного зеркала до попадания метки лазера точно в центр коллиматора. Точка лазерного луча должна вернуться строго в то место, откуда вышел луч. Это контролируется при помощи открытого корпуса устройства: все блики (пятна) должны сойтись в одну точку в центре мишени на пластине коллиматора.
5. Последовательность операций 1-3 выполняется до нахождения идеального положения зеркал.
6. Зафиксировать главное и диагональное зеркала.
Всю необходимую информацию об аксессуарах к телескопам вы можете получить, позвонив нам по телефону 8 (495) 989-10-56 или разместив вопрос на сайте нашего интернет-магазина.
Тип товара | Лазерная указка/коллиматор |
Посадочный диаметр окуляров
Диаметр посадочной втулки (юбки). У телескопов используются стандартные окуляры 0.965" (24,5мм), 1.25" (31,75 мм) и 2" (50,5 мм) |
1.25 |
Бренд | Sturman |
Цвет |
красный |
Страна происхождения | Китай |
Габариты (мм) | 105 × 33 × 33 |
Габариты в упаковке, место 1 (мм) | 250 × 210 × 35 |
Вес нетто (кг) | 0.08 |
Вес брутто, место 1 (кг) | 0.1 |
Мощность потребляемая, Вт | 0.001 |
