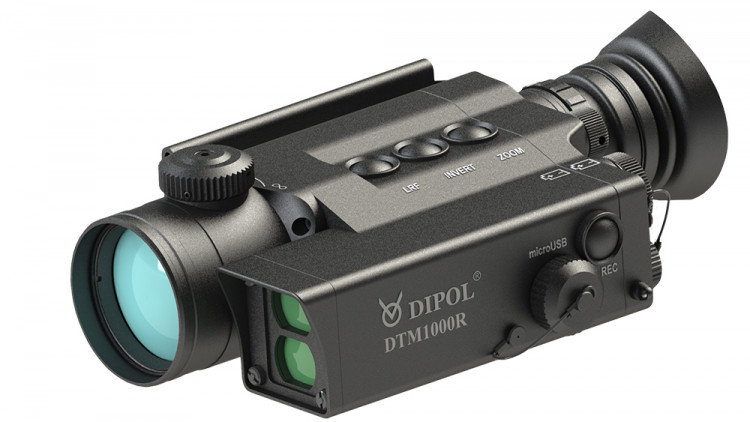

Тепловизионный монокуляр Диполь DTM1000R с лазерным дальномером

Назначение тепловизионного монокуляра Диполь DTM100R

Монокуляр тепловизионный Диполь DTM1000R предназначен для наблюдения за подвижными и неподвижными объектами, имеющими температурный контраст с окружающей средой, и измерения расстояния до них в различных условиях освещенности и ограниченной видимости (дождь, туман, пыль, темное время суток). Монокуляр DTM1000R позволяет вести видеозапись наблюдения на встроенную память.

Основные характеристики тепловизионного монокуляра Диполь DTM100R

• Матрица: разрешение 384х288, частота 50Гц, шаг 17 мкм;
• Объектив F40/1.0
• Дисплей OLED с высоким разрешением 1024х768
• Дистанция обнаружения объекта размером 0,5х1,8м – 1000 метров.
• Дистанция измерения расстояния лазерным дальномером — 700 метров.
• Увеличение оптическое 2,3х, цифровой зум х2, х4.
• Поле зрения (при увеличении 2,3x), град. ШхВ – 9,3х7,0
• Диоптрийная регулировка окуляра +/- 4 диоптрии.
• Корпус легкосплавный, герметичный, влагозащищенный.
• Инверсия изображения: «горячий белый» / «горячий черный».
• Цветовая палитра 10 видов с возможностью инверсии.
• Ручная регулировка усиления и чувствительности сенсора, яркости и детализации изображения.
• Индикатор включения и разряда элементов питания.
• Разъем для подключения внешнего источника питания microUSB.
• Видеозапись на встроенную память.

Конструктивные особенности тепловизионного монокуляра Диполь DTM100R

Тепловизионный монокуляр Диполь DTM1000R построен на базе неохлаждаемой микроболометрической матрицы высокого разрешения 384х288 пикселей и высокой частоты 50Гц, шаг детектора 17 мкм. Калибровка матрицы полностью автоматическая, без «шторки», бесшумная, изображение во время калибровки не «замирает». Объектив светосильный, с фокусным расстоянием 40 мм и относительным отверстием 1,0. Объектив закрывается резиновой крышкой во избежание повреждений. Изображение с тепловизионной матрицы передается и отображается на OLED дисплее с разрешением 1024х768 пикселей.

Корпус тепловизионного монокуляра Диполь DTM1000R легкий, прочный, выполнен из алюминиевого сплава. Вес бинокля с элементами питания 710 грамм. Степень герметичности IPx5 позволяет пользоваться тепловизионным монокуляром Диполь DTM1000R в любых погодных условиях, в том числе при сильном дожде.

Питание тепловизионного монокуляра Диполь DTM1000R осуществляется от двух батареек CR123A. На корпусе имеется разъем для подключения внешних аккумуляторов EPS, кроме того, возможно подключение аккумуляторов Power Bank через разъем microUSB. Работа батарей и внешних источников питания контролируется индикатором включения на корпусе и индикатором заряда на мониторе прибора.

Отключение/включение дисплея. Для экономии заряда батарей или избежания демаскировки имеется возможность отключения дисплея кратковременным нажатием кнопки ON/OFF. Так же имеется функция автоматического отключения дисплея при удалении монокуляра от глаза наблюдателя.

Цифровое увеличение. Цифровое увеличение х2 и х4 изменяется нажатием кнопки ZOOM на корпусе монокуляра.

Изменение полярности изображения производится нажатием кнопки INVERT. Для цветовых палитр так же имеется возможности инверсии.

Лазерный дальномер активизируется нажатием кнопки на корпусе, при этом в поле зрения появляется визирная метка. Измерение расстояния осуществляется наведением визирной метки на объект и повторным нажатием на кнопку дальномера.

Видеозапись на встроенную карту памяти включается/выключается нажатием на кнопку REC.

Ручка MENU позволяет производить следующие настройки:
- регулировка яркости микродисплея.
- регулировка уровня чувствительности сенсора. Позволяет улучшить отображение объектов с сильным температурным контрастом с окружающей средой.
- регулировка уровня цифровой детализации изображения. Данный параметр влияет на резкость и четкость отображаемых объектов, снижая степень размытия.
- регулировка усиления сенсора. Настройка этого параметра улучшает изображение в случаях небольшого температурного контраста наблюдаемого объекта с окружающей средой.

Профили пользователя. Позволяют настроить быструю смену группы таких параметров как: Цветовая палитра, Усиление тепломатрицы, Яркости микродисплея, Чувствительность тепломатрицы, Уровень цифровой детализации, Полярность. В памяти прибора имеются 3 предустановленных профиля: «Лес», «Горы», «Город». Кроме того, пользователь имеет возможность самостоятельно настроить и сохранить еще 3 профиля на свое усмотрение.

Для подключения тепловизионного монокуляра Диполь DTM1000R к компьютеру, на корпусе прибора имеется разъем microUSB. В меню необходимо включить функцию «USB соединение», после чего прибор определяется как флешнакопитель.

WiFi. При активации данного пункта меню, во время записи возможно одновременное транслирование потокового видео на компьютер либо смартфон.

Програмное обеспечение тепловизионного монокуляра Диполь DTM1000R позволяет производить коррекцию «битых» пикселей как в ручном, так и в автоматическом режиме.

Комплект поставки тепловизионного монокуляра Диполь DTM100R

• Тепловизионный монокуляр
• Сумка для переноски
• Салфетка для протирки линзы
• Руководство пользователя (паспорт)

Технические характеристики тепловизионного монокуляра Диполь DTM100R
