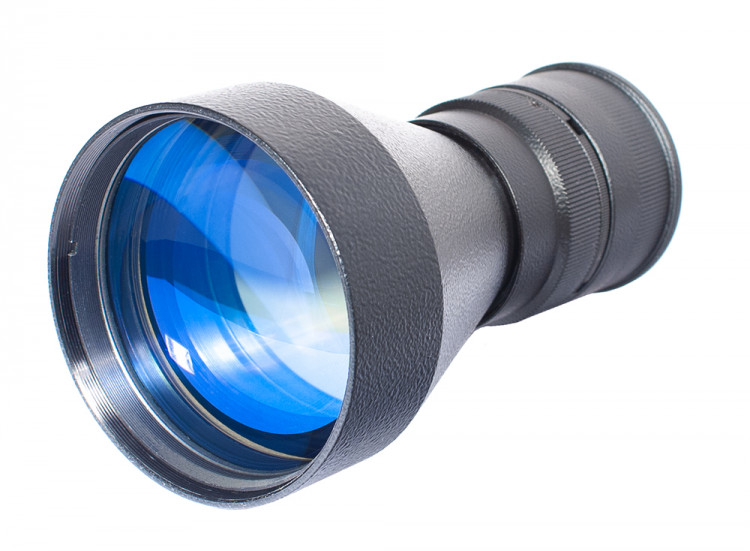

Объектив 3,7х (АО НПЗ, Россия) — сменный длиннофокусный объектив, который превращает псевдобинокулярный прибор ночного видения ПН-14К в ночной бинокль с увеличением 3,7 крата. Подходит для наблюдений за удалёнными (от 5 м) объектами и ориентации на местности в тёмное время суток; в безлунную ночь при включённом ИК-осветителе распознаёт цели в радиусе 350 м.
Объектив совместим с ПН-14К (НПЗ) на базе ЭОП поколения 2+ / 3 с чёрно-белым или зелёным цветом люминофора. Установка производиться путём замены штатного объектива на длиннофокусный 1,5/100.
Оптические параметры объектива | |
Увеличение, крат | 3,7 |
Диаметр объектива, мм | 66 |
Фокусное расстояние, мм | 100 |
Относительное отверстие | f/1.5 |
Поле зрения, град. | 10 |
Минимальное расстояние фокусировки объектива, м | 5 |
Дальность распознавания ростовой фигуры человека при освещенности 0,003-0,005 люкс (безлунная ночь), м | 350 |
Физические и эксплуатационные параметры | |
Габаритные размеры ПН-14К без маски, мм | 250х124х75 |
Масса ПН-14К без маски с источником питания, кг | 0,88 |
Диаметр резьбы внутри кольца объектива ,которым он присоединяется к очкам 46-47мм.
