Тепловизор ATAK ET22 является цифровой камерой с чувствительным элементом — микроболометром на базе оксида ванадия, регистрирующим излучение в тепловой части спектра 8-14 мкм, и выполненной в виде прицела. Может быть установлен на охотничье оружие для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен записывать фото и видео со звуком на встроенную карту памяти 32 ГБ и передавать видеосигнал по Wi-Fi и USB-кабелю.
ATAK ET22-25 (4,6x) — недорогой компактный тепловизор с хорошей картинкой, понятным управлением и стойкостью к отдаче калибра .308 Win. Подходит для обнаружения «тепла» в пределах 1350 м, ночной/дневной охоты, наблюдений и видеосъёмки в условиях ограниченной видимости (дождь, туман, кустарник).
Отличие от ET23: более простая матрица, меньший шаг зума, встроенная память, компактный объектив.
Качество изображения. Разрешение сенсора — 256×192 (в 2,25 раза ниже, чем у ET23), чувствительность такая же высокая (NETD<25 мК) и аналогичный дисплей OLED 1024×768. Прибор формирует чёткое, стабильное и достоверное изображение цели ,с корректной передачей тёмных оттенков и выделением слабых температурных контрастов. Объект легко обнаружить даже на холоде и под дождём. 5 популярных цветовых палитр, 3 режима (для города, леса, высокой влажности) и настройка яркости и контраста адаптируют картинку под любую погоду и стиль охоты.
Увеличение и дальность обнаружения. Тепловизор оснащён объективом с фокусным расстоянием 25 мм, отличается средними показателями по оптической кратности (4,6x) и обзорности (7x5,3). Наиболее эффективен для обнаружения и наблюдения за средней и крупной дичью на дистанциях до 1350 м. Меньший шаг цифрового зума x1/x2/x4/x6/x8 позволяет тонко балансировать между нужной детализацией и полем зрения.
Пристрелка выполняется методом "1 выстрела" с заморозкой изображения на экране. Пристреляться можно для 5 разных ружей, боезапаса или дистанций. Выбор сеток стандартный: 5 конфигураций по 4 цвета для каждой.
Функции. «Картинка в картинке (PiP) — для детализации без потери поля зрения. Hot Track — для обнаружения и отслеживания самой горячей «точки». Электронный компас и гироскоп — для контроля направления, угла наклона и бокового завала. Видеорекордер с микрофоном. Запись фото и видео со звуком или без звука, автоматическая запись выстрела с активацией в момент отдачи. Файлы сохраняются память прибора (32 ГБ), переносятся на ПК (USB-C). Wi-Fi 2,4 ГГц. Подключение к смартфону / планшету через приложение Roadcam/Okcam в качестве внешнего видоискателя или видеокамеры. Обновление ПО (через USB-интерфейс).
Панель управления кнопочная, в 2 блока: 4 квадратные кнопки сверху — быстрые функции и основное меню, удобный доступ левой и правой рукой, круглая кнопка сбоку — для активации. Кнопки тактильные, бесшумные, на ощупь распознаются в темноте.
Питание — от 1 съёмного аккумулятора 18650 3,7V (в комплекте), заряда хватает на 5 часов непрерывной работы в нормальных условиях без Wi-Fi. Продлить время работы, не меняя батарейки, можно за счёт USB-подключения к пауэрбанку, для экономии заряда (и памяти охотника) — использовать режимы «сна» и автовыключения прибора. Батарейный отсек горизонтальный, с винтовой крышкой, которую легко открутить двумя пальцами.
Конструкция. Эксплуатация в реальных условиях. У АТАК ET22 компактный объектив, а корпус на 40 грамм легче, чем у ET23. Выдерживает отдачу до 6000 Дж, совместим с большинством охотничьих калибров (12/70, 12/76, .308 Win, 7.62×54R, .30-06). Защищен от дождя, пыли и протечек при падении в воду на глубину до 1 м (IP67), может эксплуатироваться при экстремальных температурах — от -20 до +50°C. Слева — планка для крепления дополнительных аксессуаров: дальномера, блока питания или тактического фонаря.

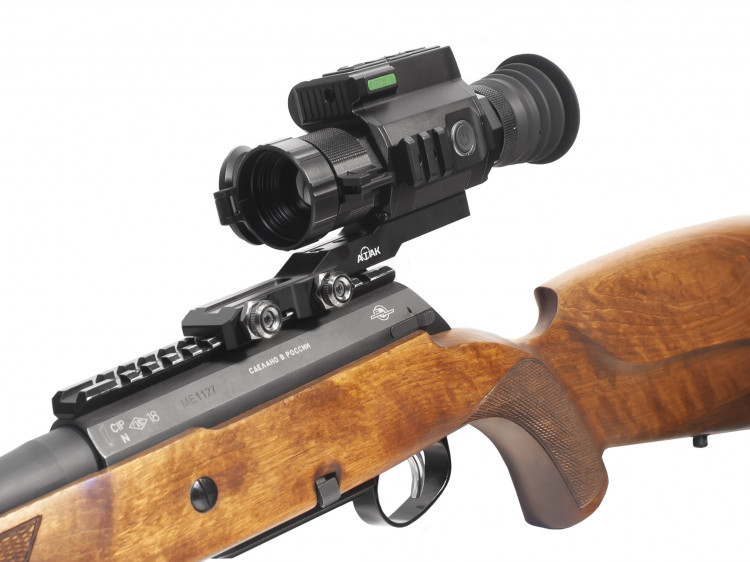

Крепление — штатный кронштейн с выносом для установки на планку Picatinny. Можно отрегулировать вынос и зафиксировать положение винтами с шестигранной головкой (небыстросъём). Диаметр резьбы под крепление позволяет устанавливать тепловизор на штатив.
Для правильной установки на кронштейн советуем использовать синий фиксатор резьбы. Для качественной пристрелки рекомендуем применять автономный источник тепла Теплоид.
| Микроболометр | |
| Тип | VOx, неохлаждаемый |
| Разрешение, пикселей | 256x192 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 25 мК |
| Калибровка | автоматическая / ручная, со шторкой |
| Дисплей | |
| Тип | OLED |
| Разрешение, пикселей | 1024x768 |
| Схемы | 5 (горячий белый, горячий черный, горячий красный, железный красный, небо) |
| Режимы | 3 (город, лес, дождь) |
| Яркость дисплея | 6 уровней |
| Оптические характеристики | |
| Увеличение, крат | 4,6x, с зумом — 9,2x, 18,4x, 27,6x и 36,8x |
| Цифровой зум | x1 / x2 / x4 / x6 / x8 |
| Объектив | F25 мм |
| Поле зрения, град. | 7x5,3, диагональ 8,8 |
| Удаление выходного зрачка, мм | 35 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Дальность обнаружения, м | до 1350 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 5 |
| Цветовые схемы, шт. | 4 (красный, белый, жёлтый, зелёный) |
| Профили пристрелки | 5 |
| Баллистический калькулятор | нет |
| Видеорекордер | |
| Запись фото | есть |
| Запись видео | есть |
| Память | встроенная, 32 ГБ |
| Запись звука | есть |
| Автоматическая запись выстрела | есть (20 секунд) |
| Функционал | |
| Функция "Кадр в кадре" (PiP) | есть |
| Гироскоп | есть |
| Электронный компас | есть |
| Отслеживание горячих точек | есть |
| Лечение битых пикселей | есть |
| Wi-Fi | есть, поддержка приложений Roadcam/Okcam |
| HDMI | нет |
| Обновление ПО | возможно (загрузка установочных файлов в память прибора) |
| Настройка макета меню | возможно |
| Питание | |
| Источник | 1 аккумулятор Li-ion 18650, 3.7 V |
| Время работы при НУ, час | < 5 |
| Внешний источник питания | USB-C |
| Автовыключение | есть (через 1, 10 или 30 мин бездействия) |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | кронштейн с выносом, на Picatinny |
| Дополнительное крепление на корпусе | планка для аксессуаров |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -20...+50 |
| Ударная стойкость, Дж | 6000 |
| Габариты, мм | 180x68x58 (с наглазником) |
| Масса (без крепления, с батареей), кг | 0,43 |
