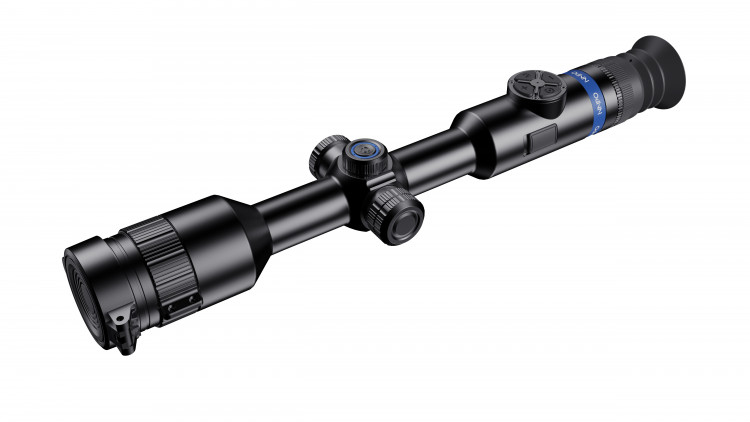

Тепловизионный прицел NNPO TC23-335

Тепловизор NNPO TC23-335 является цифровой камерой с чувствительным элементом — микроболометром на базе оксида ванадия, регистрирующим излучение в тепловой части спектра 8-14 мкм, и выполненной в виде прицела. Может быть установлен на охотничье оружие с помощью стандартных креплений 30 мм для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен передавать видеосигнал по видеокабелю.

Назначение

NNPO TC23-335 (3,34x, 384x288) выглядит как оптический прицел, а функционирует как полноформатный охотничий тепловизор. Ставится на пневматику и огнестрельное оружие в кольца 30 мм, может работать при -30/+60C, под дождём и на калибре .375 H&H, а дальность обнаружения ростовой мишени 1,8x0,5 м составляет порядка 1,5 км.

Наибольшая эффективность на ближних и средних дистанциях. Для охоты, наблюдений и поисково-спасательных работ при любой погоде и освещённости. От NNPO TR22 отличаются корпусом, весом и панелью управления.

Ключевые особенности

• Форм-фактор дневных прицелов. Цельный корпус с трубой 30 мм.
• Оптическое увеличение 3,34x. Обнаружение зверя 1,5...2 км.
• Матрица 384x288 (12 мкм, 50 Гц) c теплочувствительностью NETD<35mK.
• Объектив F35mm с откидной крышкой. Круговая панель управления.
• Режим PiP. Отслеживание горячих точек. Цифровой зум x2/4x/x8.
• 10 профилей выверки. 8 цветных сеток (+ режим без сетки).
• 5 палитр, 2 режима наблюдения. USB-С (рекордер, блок питания).
• 8 ч работы. Включение 2 с. Автовыключение экрана и/или питания.
• Ударная стойкость 7000 Дж. Защита IP67. Морозостойкость до -30°C.
• Диоптрийная подстройка +/-5 дптр — максимум для тепловизионных приборов.

Полное описание конструкции и функций

Увеличение 3,34...26,72x. Внутри линейки у прицела TC23-335 средние показатели по кратности, обзорности и дальности действия. Этакий «универсал» с 8-кратным цифровым зумом, хорошо работающий и на ближних, и на средних дистанциях. Зайца в поле можно распознать на расстоянии порядка 180 м, а крупного зверя вроде оленя или лося — на дистанции до 1000 м. За счёт высокой (NETD<35mK) теплочувствительности матрицы и отличной морозостойкости (до -30°C), картинка будет очень чёткой, содержательной и детализированной даже в плохих погодных условиях (дождь, туман, холод). И однозначно более подробной и понятной, чем у «ранних» моделей с NETD<40...50 мК.

Только базовые охотничьи функции. Тепловизор NNPO TC23-335 оснащён простейшим функционалом и подойдёт тем, кому на охоте не нужен видеорекордер и Wi-Fi. Есть дискретный зум (x2 / x4 / x8) и режим PiP — «приблизить» цель и повысить точность прицеливания по месту. Есть функция Hot spot tracking — чтобы быстро «ловить», а после отслеживать взглядом самые горячие объекты в поле зрения. А срытый под заглушкой USB-разъём позволит подключить внешний блок питания, рекордер или компьютер в режиме флеш-карты.

10 профилей. Отключаемая сетка. Пристреляться можно для 10 различных ружей, патронов или дистанций. Для качественной пристрелки прицела на оружии рекомендуем применять автономный источник тепла Теплоид. Под каждую пристрелку создаётся индивидуальный профиль со своей сеткой. Сеток много — 8 штук (не масштабируемые), от простого «креста» до сложной Mil-Dot, их можно перекрашивать (5 цветов) и отключать, чтобы не мешали наблюдениям. Чтобы избежать ошибок при стрельбе, при масштабировании изображения угловые размеры метки автоматически пересчитываются (причём сетка не укрупняется, в отличие от цели).

Быстрый старт, длительная работа + автовыключение. Запускается тепловизор быстро — за пару секунд, при нормальной погоде и от новой аккумуляторной батарейки 18650 проработает порядка 8 часов (хватит на большую охоту). Если же подключить блок питания (USB-C разъём есть), то и дальше. Чтобы замаскировать свечение экрана (и уменьшить расход батареи), можно использовать программируемый «спящий» режим и режим полного выключения питания.

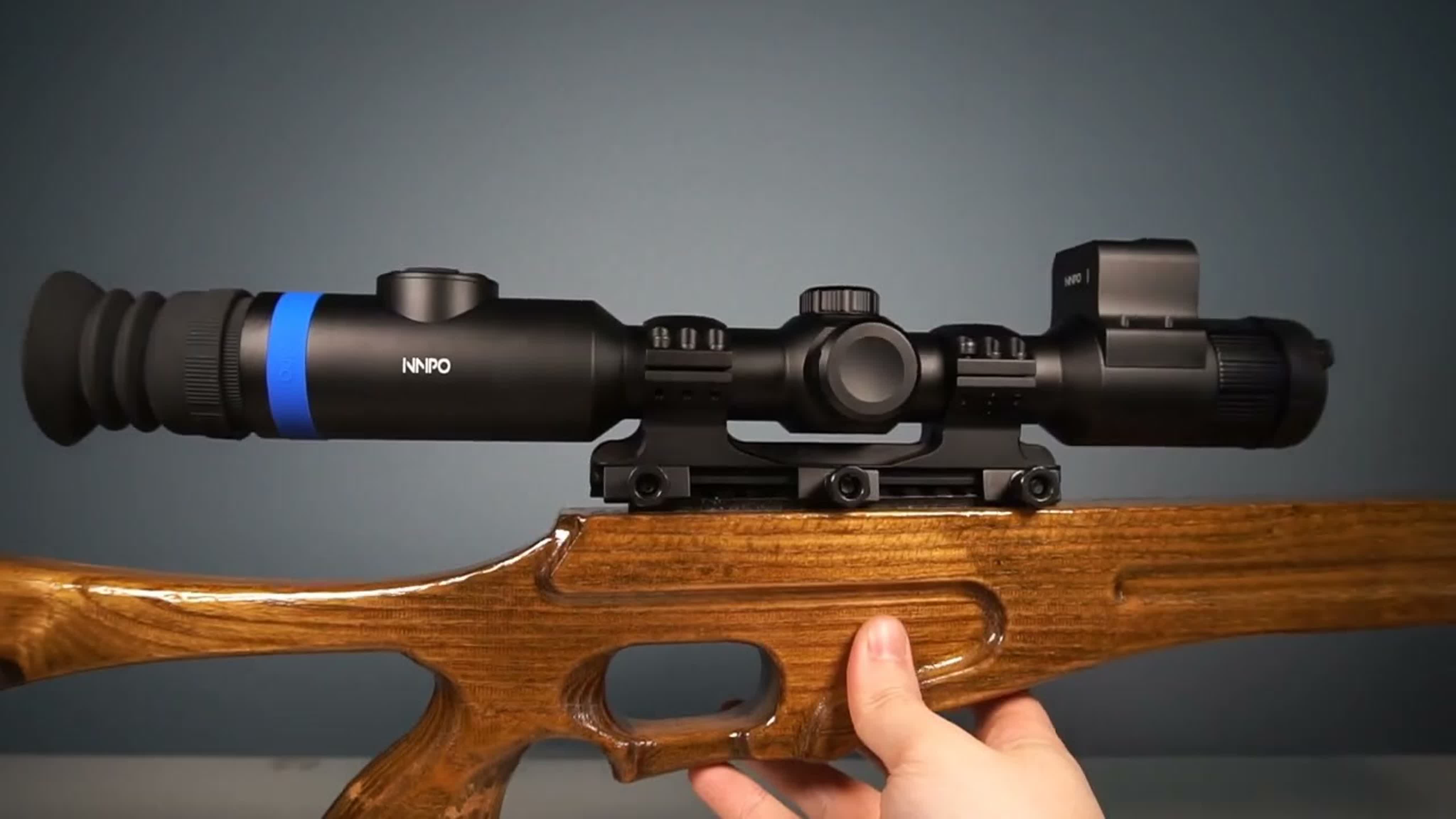

Форм-фактор как у оптических прицелов с диаметром трубы 30 мм, так что ставить тепловизор NNPO TC23-335 на оружие можно при помощи моноблочного кронштейна или 30-мм колец. Между боковыми фальш-барабанами в центральной части корпуса скрыт батарейный отсек. Под питание выделена отдельная кнопка — верхний барабанчик; такую кнопку не пропустишь даже в темноте на ощупь. Быстрая панель управления на окулярном блоке удобна под любую руку, хоть в перчатке, хоть без.

На любой калибр и при любой погоде. Как заявляет производитель, конструкция NNPO TC23 рассчитана на жёсткую эксплуатацию. Прибор выдержит отдачу до 1000 G (это порядка 7000 Дж, мощнее, чем винтовка Мосина и калибр .375 H&H), на 100% защищён от пыли и осадков (можно даже в воду уронить на глубину до 1м) и не замёрзнет на зимней охоте при -30°C. Резиновый наглазник «гасит» боковую засветку, а откидная крышка на объективе защищает линзу от мусора и царапин. Удаление выходного зрачка внушительное — 48 мм, как у Guide TU430; обычно у тепловизоров в классическом форм-факторе этот показатель не превышает 30...35 мм. Для правильной установки TC23-335 на кронштейн советуем использовать синий фиксатор резьбы.

Комплектация

• прицел тепловизионный для охоты NNPO TC23-335,
• 2 аккумуляторные батареи 18650,
• зарядное устройство,
• салфетка для очистки линз,
• тканевый чехол,
• ремень,
• инструкция
