Тепловизор Pard SA32 LRF — цифровая камера, выполненная в виде прицела. Предназначен для установки на охотничье оружие и наблюдений в тепловой части спектра 8-14 мкм. Позволяет записывать фото и видео со звуком на съёмную карту памяти, передавать видеосигнал по Wi-Fi и через USB-кабель.
Тепловизионный прицел Pard SA32-25 (2,6x) с баллистическим калькулятором обеспечивает максимально точное наведение на цель в условиях ограниченной видимости (дождь, туман, темнота), способен обнаружить тепловой объект размерами 1,8x0,5 м на расстоянии до 1,1 км и наиболее эффективен при стрельбе на ближних и средних дистанциях.
Особенности прибора позволяют использовать его в качестве тепловизионного монокуляра или выносной видеокамеры.

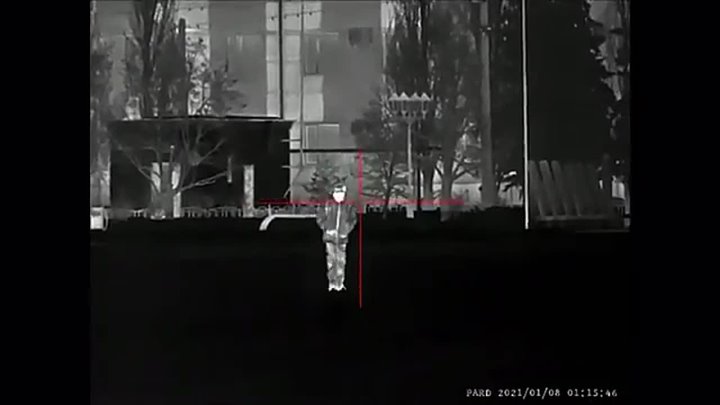

Цифровое увеличение 2,6x...20,8x. Дальность обнаружения 1,1 км. Тепловизор Pard SA32-25 оснащён матрицей 384x288 (12 мкм, NETD<25mK) и объективом с фокусным расстоянием 25 мм, обеспечивает хороший ближний обзор (18,4 м/100 м) и высокую точность распознавания на средних дистанциях. Благодаря высокой чувствительности матрицы, обновлённым алгоритмам обработки данных IREA и 3 сюжетным режимам, картинка легко адаптируется под любые условия наблюдения и отличается высоким контрастом, чёткостью и детализацией в жару, на морозе и под дождём.
5 профилей выверки — это персонализированная пристрелка для 5 различных ружей, дистанций или боезапаса. Пристрелка ведётся методом «1 выстрела» с «замораживанием» изображения на экране, и охотнику не нужно заботиться о постоянной фиксации оружия. Тип и цвет прицельной сетки выбираются индивидуально для каждого профиля — для контрастного выделения метки в любой цветовой палитре.
Профессиональный баллистический калькулятор заменит ручные расчёты и соответствующие калькуляторы в смартфонах. На основе базовых параметров, влияющих на траекторию полёта пули, рассчитает компенсирующую поправку и покажет её на экране цветным маркером. Баллистика считается отдельно для каждого профиля. А у маркера можно менять и форму (3 вида), и цвет (жёлтый, зелёный, синий), — чтобы метка хорошо и однозначно «читалась» в любых условиях.
Большой выбор полезных функций* выручит в походе и на любой охоте. Яркий светодиодный фонарик (100 люменов, 350 мА) подсветит в темноте окружающее пространство и дорогу под ногами. Лазерный целеуказатель пригодится для наведения на коротких дистанциях. Электронный компас укажет направление движения. 3D-гироскоп будет контролировать угол наклона и бокового завала прицела с ружьём. А с помощью функции Hot Track можно на любом фоне сначала найти самый «нагретый» объект, а затем отслеживать его положение. *Функции ЛЦУ, «Калибровка сенсора» и «Отслеживание самой горячей точки» доступны в зависимости от версии ПО тепловизора.
Автоматическая запись выстрелов. Для любителей фотоохоты есть встроенный видеорекордер. Фото 5 МП и видео со звуком и разрешением 1024x768 пишутся с указанием даты/времени на съёмную карту памяти (TF карта объём до 32 ГБ приобретается отдельно и устанавливается заранее). Функционал Пард SA32-25 позволяет просматривать файлы с карты прямо на экране тепловизора в режиме слайд-шоу и по проводному USB-соединению переносить их на жёсткий диск ПК. А ещё в фоновом режиме (без нажатия на кнопку) автоматически записывать все выстрелы. И при записи учитывать силу отдачи.
Подключение внешних устройств. По WiFi к тепловизору можно подключить смартфон или планшет* — для вывода изображения на экран внешнего устройства, просмотра файлов и фото/видеозаписи в режиме реального времени. А по HDMI присоединить монитор или телевизор, и использовать прицел как выносную камеру наблюдения.
*приложение для Android — PPshow, Roadcam, для Apple (IOS) — Roadcam, OKcam.
Приложение PardVision для Apple (IOS)
Быстрая загрузка, продолжительная работа, автовыключение питания. Тепловизор Пард SA32-25 быстро загружается — за 2-3 секунды, минимум 5 часов работает при полном заряде батареи 18650 (3,7 В, с «плоскими» контактами), легко подключается к Power Bank (USB-C) и при необходимости автоматически выключается через 1, 10 или 30 минут «бездействия». О том, что прицел включён и работает, сигнализирует ровное свечение LED-индикатора, а перед началом отключения на дисплее появляется таймер обратного отсчёта. Аккумулятор можно заряжать только через внешнее зарядное устройство! Заряжать аккумулятор через прибор запрещено.

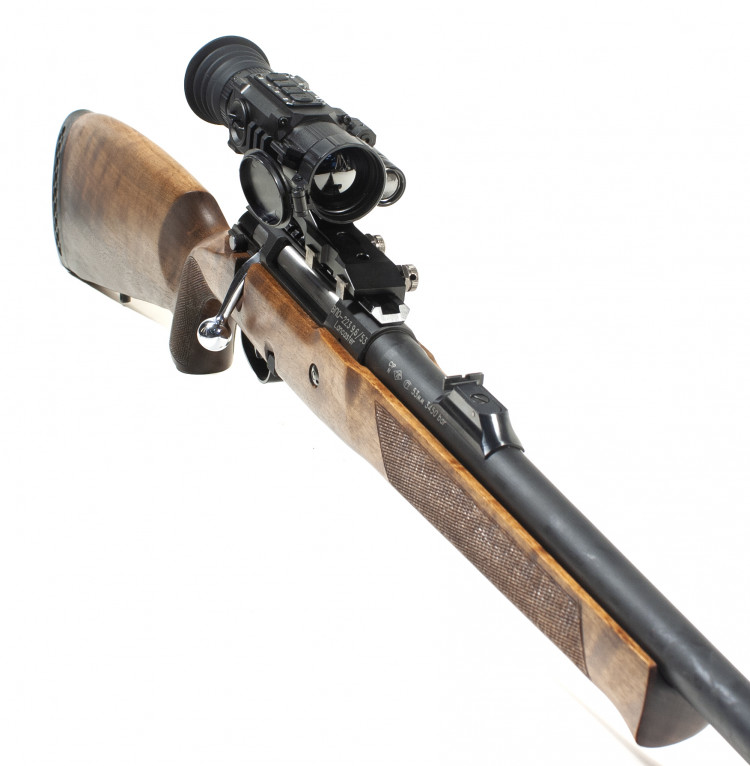

Очень прочная всепогодная конструкция. Оригинальный кронштейн на Weaver. Компактный 425-граммовый тепловизионный прицел Пард SA32-25 подходит как для наведения оружия на цель, так и для комфортных наблюдений с рук. Прибор рассчитан на эксплуатацию в суровых погодных условиях при температуре -20/+50 °C, не боится пыли, мокрого снега, проливного дождя, росы и тумана, и сохраняет герметичность при падении в воду на глубину до 1 метра (IP67). Характеризуется высокой ударной стойкостью (до 6000 Дж) и безотказно работает на калибре 12 и .308Win
Фирменный кронштейн обеспечивает адаптивную, безопасную и удобную установку тепловизора на оружие с посадочным местом Weaver.
Для правильной установки тепловизионного прицела Pard на кронштейн советуем использовать синий фиксатор резьбы. Для качественной пристрелки прицела на оружии рекомендуем применять автономный источник тепла Теплоид.
| Микроболометр | |
| Тип | неохлаждаемый |
| Разрешение, пикселей | 384x288 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 25 мК |
| Калибровка | автоматическая, бесшумная (зависит от версии ПО) |
| Дисплей | |
| Тип | OLED (0.39'') |
| Разрешение, пикселей | 1024x768 |
| Схемы | 6 (Wt-hot / sky / edge / bk-hot / rd-hot / in-hot) |
| Режимы | 3 (город, лес, дождь) |
| Оптические характеристики | |
| Увеличение, крат | 2,6x, с зумом — 5,2x, 10,4x, 15,6x и 20,8x |
| Цифровой зум | x1 / x2 / x4 / x6 / x8 |
| Объектив | F25 мм |
| Поле зрения, град. | 10,5x7,9 |
| Удаление выходного зрачка, мм | 30 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м - автомобиль, - человек | 2200 1100 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 6 |
| Цветовые схемы, шт. | 4 (красный, белый, жёлтый, зелёный) |
| Профили пристрелки | 5 |
| Метод пристрелки | 1 выстрелом, с заморозкой картинки |
| Баллистический калькулятор | есть |
| Видеорекордер | |
| Фото | 2592x1944, .jpg |
| Видео | 1024x768, .mp4 |
| Карта памяти | microSD, до 32 Гб |
| Автоматическая запись выстрела | есть, с указанием чувствительности к отдаче |
| Функционал | |
| Быстрый старт | за 2-3 с |
| Функция "Кадр в кадре" (PiP) | 2x |
| Гироскоп (датчик наклона и завала) | есть |
| Электронный компас | есть |
| ЛЦУ | есть / нет (зависит от версии ПО) |
| LED фонарик | 1 W, 350 мА, 100 люмен |
| Отслеживание горячих точек | есть / нет (зависит от версии ПО) |
| Лечение битых пикселей | есть |
| Wi-Fi | есть |
| HDMI | micro |
| Питание | |
| Источник | 1 аккумулятор Li-ion 18650, 3.7 V, с плоскими контактами |
| Время работы при НУ, час | 5 |
| Внешний источник питания | USB-C, 5 B |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | на планку Weaver |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -20...+50 |
| Ударная стойкость, Дж | 6000 |
| Планка Weaver для аксессуаров | есть |
| Габариты, мм | 195x77x56 |
| Масса (без крепления и батареи), кг | 0,425 |
Аккумулятор в комплекте, все что у нас написано на сайте для корректного работы прибора.
Здравствуйте. Установить русское меню на ваш прибор невозможно. В вашем приборе другая элементная база, несовместимая с ПО для приборов выпускающихся для рынка РФ. Вам повезло, что ваш прибор имеет меню на английском языке.
В данной модели нет дальномера. Модель с лазерным дальномером называется PARD SA32-25LRF. Имеется в наличии.
