Тепловизор NNPO TR22-LRF-325 является цифровой камерой с чувствительным элементом — микроболометром на базе оксида ванадия, регистрирующим излучение в тепловой части спектра 8-14 мкм, и выполненной в виде прицела. Может быть установлен на охотничье оружие с помощью стандартных креплений для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен передавать видеосигнал по видеокабелю.

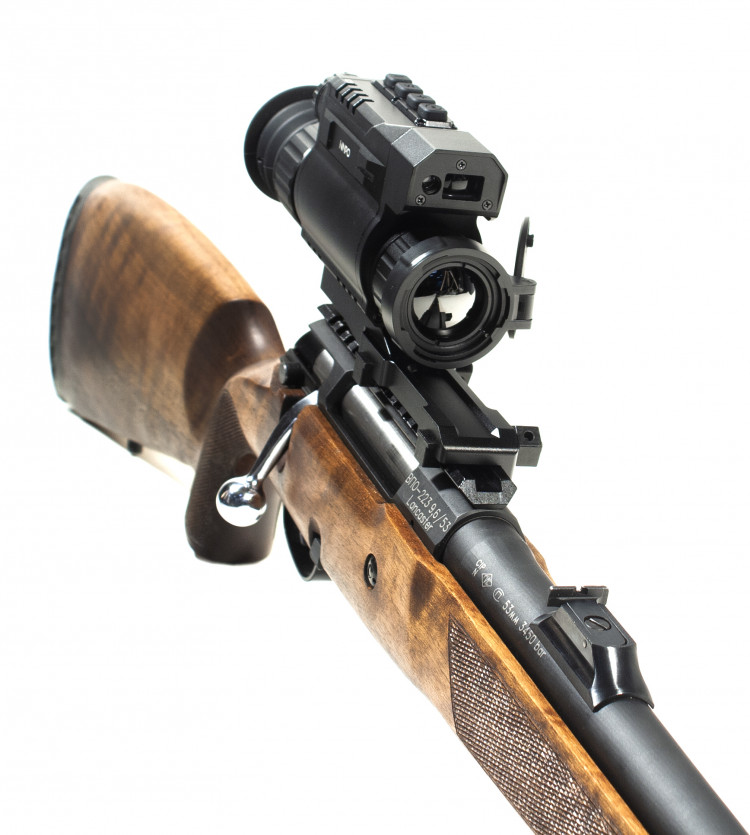

Тепловизионный прицел NNPO TR22-LRF-325 с 384й матрицей, лазерным дальномером и прочной всепогодной конструкцией можно устанавливать на огнестрельное оружие, в т. ч. под калибр .375 H&H Mag, и использовать для охоты и точной стрельбы на малых и средних дистанциях в условиях недостаточной видимости, при плохой освещённости и в полной темноте.
Также прибор можно использовать как тепловизионный монокуляр для поисково-обзорных наблюдений на местности вне зависимости от времени суток.
Физические параметры и функционал позволяют работать с прибором и как с прицелом, и как с обычным дальномером, и даже как с монокуляром.
Оптическая кратность 2,38x. Максимальная дальность обнаружения 2,5 км. Тепловизор NNPO TR22-LRF-325 оснащён матрицей 384х288 (12 мкм, 50 Гц) и объективом с фокусным расстоянием 25 мм, и среди моделей TR22 с 384м сенсором отличается наименьшей кратностью 2,38x и самым широким полем зрения 18,4 м/100м. Прицел наиболее эффективен на малых дистанциях и в условиях, когда требуется быстро «ловить» движущегося зверя или качественно осматривать большие пространства «за один взгляд». А благодаря высокой тепловизионной чувствительности матрицы NETD<35 мК, двум режимам наблюдения и морозостойкому OLED дисплею, можно получить очень точное изображение цели и в сложных погодных условиях (дождь, снег, заморозки), и в условиях ограниченной видимости (туман, ельник, темнота). Олень спокойно распознаётся на расстоянии до 650 метров, а заяц — на дистанции до 120 метров.
Лазерный дальномер работает вне зависимости от времени суток и измеряет расстояние до цели в пределах 800 метров. После активации (через меню или кнопкой на панели управления) в центре дисплея появляется 4-секционный квадратик — дальномерная метка, а результат замера непрерывно, в режиме сканирования, выводится на экране в верхней статусной строке. Дальномерный модуль размещён сверху строго по центру корпуса, чтобы сохранить симметрию и баланс конструкции в целом.
10 профилей выверки. Простой базовый функционал. NNPO TR22-LRF — это простая модель для тех, кто не увлекается фото/видеосъёмкой на охоте и нуждается в трансляции картинки на смартфон. Есть классическая комбинация функций: дискретный цифровой зум x2/x4/x8 и режим PiP x2 — чтобы на большом увеличении изучать объект во весь экран или увеличить только центр, не теряя периферийного обзора, плюс разъём USB-C для подключения прибора в внешнему монитору или рекордеру. 10 стрелковых профилей позволят пристрелять прицел под 10 различных ружей, патронов или дистанций. В памяти хранится 8 цветных прицельных меток (не масштабируемые) — от простого креста до расширенной МилДот, под разные задачи и условия охоты. При работе с зумом или в режиме PiP относительное положение точки прицеливания и самой сетки останутся неизменными. Если NNPO TR22-LRF используется как монокуляр или обычный дальномер, сетка выключается и не мешает наблюдениям.
100% водозащита и максимальная ударная стойкость. У прицела такие же компактные размеры, как и у предыдущей модели NNPO TR20 (менее 20 см в длину), а вес на 40 грамм меньше даже с учётом дальномерного блока. Как заявляет производитель, конструкция у прибора очень прочная: держит отдачу в пределах 1000 G (6-7 тыс. Дж), подойдёт и под крупный калибр вроде .375 H&H Mag. Степень защиты от пыли и осадков — IP76, т.е. максимально доступная на сегодняшний день для тепловизионных и цифровых приборов: NNPO TR22-LRF-325 не страшен ни проливной дождь, ни кратковременное погружение в воду на глубину до 1 м. Что в сочетании с широким диапазоном рабочих температур -30...+60 °C, позволяет использовать прицел при любой погоде и практически во всех климатических зонах.
Управление под любую руку. Кнопки управления и регулировочные механизмы спроектированы с таким расчётом, чтобы управлять прибором было удобно и левой, и правой рукой, не снимая при этом плотной зимней перчатки. На кольце фокусировки объектива даже есть специальный выступ для более удобного захвата и настройки.
Оригинальный адаптивный кронштейн на Вивер. Под крепление в нижней грани корпуса есть 5 резьбовых отверстий. Можно отрегулировать вынос прицела и «подогнать» установку под конкретное ружьё и индивидуальные особенности стрелка. Тем более что удаление выходного зрачка теперь составляет 48 мм (у старых моделей этот параметр был равен 40 мм) и проще сохранить глаз и бровь в целости при стрельбе из мощной винтовки.
Быстрый старт. Не менее 8 часов автономной работы. Полная загрузка занимает пару секунд. Фактически, нажал на кнопку питания — и можно работать. Питается прицел от 1 аккумулятора 18650 с плоскими контактами, которого хватает минимум на 8 часов охоты и наблюдений. Конструкция батарейного отсека позволяет быстро заменить батарейку даже в темноте, а наличие USB-разъёма — в нужный момент подключить Power Bank. Для усиления ночной маскировки прицел можно вручную или автоматически переводить в «спящий» режим (прибор работает, экран отключён до первого нажатия на любую кнопку). А для экономии заряда аккумулятора, например, при длительном ожидании зверя «впустую», удобно использовать режим автоматического выключения питания через заданный промежуток времени.
Внимание! Заряжать батарею можно только в специальном зарядном устройстве!
| Микроболометр | |
| Тип | неохлаждаемый |
| Разрешение, пикселей | 384x288 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 35 мК |
| Калибровка | автоматическая (со шторкой) / ручная (со шторкой, с крышкой объектива) |
| Дисплей | |
| Тип | OLED 1024x768 |
| Схемы | 5 white hot, black hot, red hot, iron red, Fusion |
| Настройки изображения | 2 режима наблюдения |
| Оптические характеристики | |
| Увеличение, крат | 2,38x, с зумом до 19,1x |
| Цифровой зум | x1 / x2 / x4 /x8 |
| Объектив | F25 мм |
| Поле зрения, град. | 10.5x7.9 |
| Удаление выходного зрачка, мм | 48 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м - автомобиль (2,3x2,3 м) - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 2500 1300 1000 450 |
| Максимальная дальность распознавания, м - автомобиль (2,3x2,3 м) - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 1000 650 500 120 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 8 (не масштабируемые) + режим "без сетки" |
| Цвета | 5 White, Black, Red, Green, Yellow |
| Профили пристрелки | 10 |
| Встроенный дальномер | |
| Дальность измерений, м | до 800 |
| Режим работы | сканирование |
| Функционал | |
| Время загрузки | до 2 секунд |
| Функция PiP ("Кадр в кадре") | x2 |
| Красный целеуказатель (ЛЦУ) | нет |
| Гироскоп | нет |
| Видеорекордер, Wi-Fi | нет |
| Питание | |
| Источник | 1 аккумуляторная батарея Li-ion 18650, 65 мм с плоскими контактами |
| Время работы при НУ, час | не менее 8 |
| Внешний источник питания | USB-C, 5V2A |
| Автовыключение питания | есть |
| Автоматическое выключение дисплея (спящий режим) | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | на планку Weaver |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -30...+60 |
| Ударная стойкость, Дж | 6000-7000 |
| Габариты, мм | 194x77,6x58 |
| Масса (без крепления и батареи), кг | 0,515 |
