Тепловизор ATAK ET22-25 TUBE является цифровой камерой для наблюдений в тепловой части спектра 8-14 мкм и может устанавливаться на охотничье оружие. Способен записывать фото/видео со звуком на съёмную карту памяти (до 128 Гб) и передавать видеосигнал по Wi-Fi, через USB-C или micro HDMI кабель.
ATAK ET22-25 TUBE (3,6×) — компактный тепловизионный прицел в форм-факторе дневной оптики, рассчитанный на охоту на коротких и средних дистанциях в лесу и в поле. Способен заметить и распознать дичь ночью (или в темноте), во время дождя и сквозь просветы в листве до 1 километра.
Качество изображения. Сенсор обеспечивает хорошую чувствительность (NETD<25mK) и стабильную детализацию даже при слабом тепловом контрасте. На холоде и в дождь видит лучше, чем модели с NETD<35...45 mK: даёт больше подробностей, не превращая зверя в «пятно». OLED-экран 1024×768 с квадратным выходным зрачком в окуляре формирует ровную и плавную картинку, а 3 режима и 5 палитр помогают адаптировать ее под погоду, местность и особенности зрения охотника.
Увеличение и дальность обнаружения. Базовое оптическое увеличение ATAK ET22-25 TUBE — 3,6×, поле зрения около 7×5,3. Это обеспечивает удобный обзор в лесу и на открытой местности без «туннельного» эффекта и с чёткой видимостью цели. Прибор эффективен на ближних и средних дистанциях и позволяет наблюдать движение дичи до примерно 1 км.
Функции. «Отслеживание самой горячей точки» маркирует дичь для быстрого поиска на сложном фоне. Цифровой зум приближает цель в 2, 4, 6 или 8 раз для удобного распознавания и прицеливания. Режим PiP позволяет следить за зверем в отдельном «окне», сохраняя общий обзор. Электронный компас и гироскоп показывают направление, угол наклона и боковой завал в реальном времени. Встроенный рекордер сохраняет фото или видео со звуком на карту MicroSD и автоматически фиксирует каждый выстрел без отвлечения от цели. Порт MicroHDMI позволит вывести изображение на внешний монитор, а Wi-Fi обеспечивает дистанционное управление прибором и передачу фото/видео на смартфон или планшет.
Пристрелка выполняется по методу «одного выстрела» с заморозкой изображения на экране, с возможностью сохранить до 5 профилей под разные ружья, патроны или дистанции. В каждом профиле выбирается свой тип и цвет прицельной сетки.
Управление. Фокусировка ATAK ET22-25 TUBE выполняется боковым барабаном, аналогично отстройке параллакса дневного прицела. Правый барабан служит для установки и замены аккумулятора, верхний — энкодер с кнопкой для точной настройки и работы в меню. Три кнопки на окуляре управляют быстрыми функциями; они расположены на разной высоте, что предотвращает случайные нажатия и позволяет точно оперировать прибором в темноте даже в перчатках.
Питание. ATAK ET22-25 TUBE работает от одного съёмного аккумулятора 18650 (без защиты), обеспечивая до 5 часов автономности. Для увеличения времени работы предусмотрено подключение пауэрбанка. Автовыключение питания и экрана помогает экономить заряд и снижает заметность прибора в момент отдыха.
Конструкция. Корпус — трубчатого типа, как дневной прицел: компактный (350 мм), лёгкий (445 г) и одновременно прочный. Рассчитан на отдачу калибров 12/70, 12/76, 7.62×39 мм, .308 Winchester, 30-06 Springfield, 6.5×55 мм. Удаление выходного зрачка 50 мм даёт больший запас по безопасности и комфорту, чем у коробчатого ET22-25.
Эксплуатация в реальных условиях. Тепловизор подходит для работы в сложных погодно-полевых условиях при температуре от -30 до +55°C, с защитой от дождя, пыли и протечек при падении в воду на глубину до 1 м (IP67).

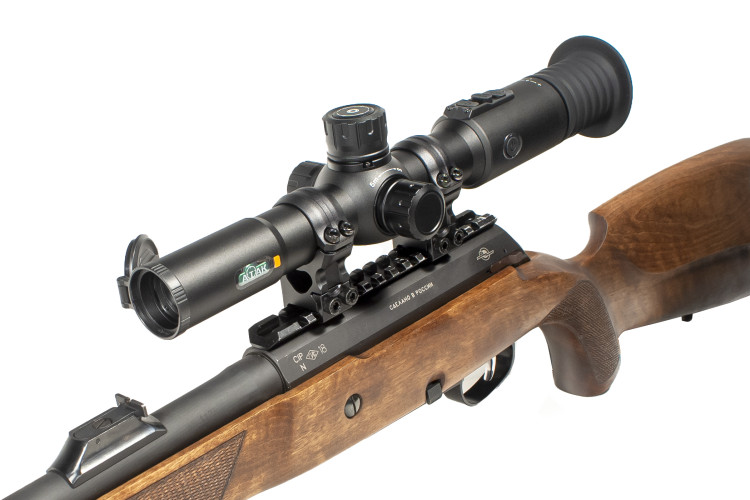

Крепление на оружие выполняется в штатные кольца с посадочным диаметром ~30 мм на планку Picatinny / Weaver. Фиксация на планке — прижимным винтом (небыстросъём).
| Микроболометр | |
| Тип | VOx, неохлаждаемый |
| Разрешение, пикселей | 256x192 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 25 мК |
| Калибровка | автоматическая (со шторкой) / ручная (без шторки) |
| Дисплей | |
| Тип | OLED |
| Разрешение, пикселей | 1024x768 |
| Схемы | 5 (горячий белый, горячий черный, горячий красный, железный красный, небо) |
| Режимы | 3 (город, лес, дождь) |
| Яркость дисплея | 7 уровней |
| Оптические характеристики | |
| Увеличение, крат | 3,6x, с зумом — 7,2x, 14,4x, 21,6x и 28,8x |
| Цифровой зум | x1 / x2 / x4 / x6 / x8 |
| Объектив | F25 мм |
| Поле зрения, град. | 7x5,3, диагональ 8,8 |
| Удаление выходного зрачка, мм | 50 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 5 |
| Цветовые схемы, шт. | 4 (красный, белый, жёлтый, зелёный) |
| Профили пристрелки | 5 |
| Баллистический калькулятор | нет |
| Видеорекордер | |
| Запись фото | .jpg |
| Запись видео | .mp4 |
| Память | карта microSD до 128 ГБ |
| Запись звука | есть |
| Автоматическая запись выстрела | есть (20 секунд) |
| Функционал | |
| Функция "Кадр в кадре" (PiP) | есть |
| Гироскоп | есть |
| Электронный компас | есть |
| Отслеживание горячих точек | есть |
| Лечение битых пикселей | есть |
| Wi-Fi | есть (2.4GHz / 802.11 b/g; дистанция работы до 15 метров прямой видимости), поддержка приложений Roadcam/Okcam |
| HDMI | microHDMI |
| Обновление ПО | возможно (загрузка установочных файлов в память прибора) |
| Питание | |
| Источник | 1 аккумулятор Li-ion 18650 (без защиты, с плоским "+"), 3.7 V |
| Время работы при НУ, час | < 5 |
| Внешний источник питания | USB-C |
| Автовыключение | есть (через 1, 10 или 30 мин бездействия) |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | кольца 30 мм на планку Picatinny / Weaver |
| Дополнительное крепление на корпусе | нет |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -30...+55 |
| Ударная стойкость, Дж | 6000 |
| Габариты, мм | 350x83x61 (с наглазником) |
| Масса (без крепления, без батареи), кг | 0,445 |
