Прибор — цифровая камера в форм-факторе прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие. Позволяет вести фото- и видеосъемку (со звуком) на внутреннюю память, передавать данные по Wi-Fi и USB-C. Есть модель с дальномером OT22-25LRF.

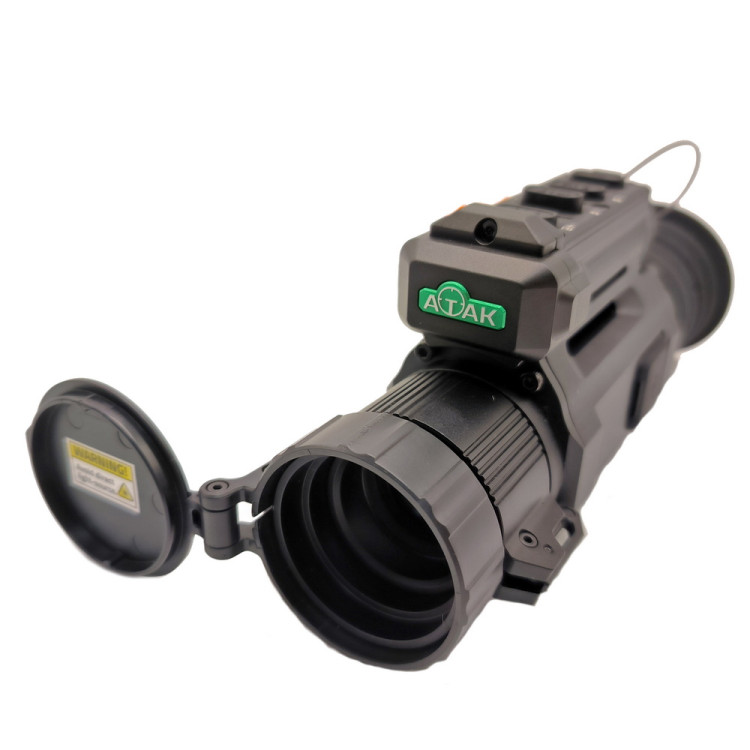

ATAK OT22-25 — базовая модель линейки: компактный тепловизионный прицел для обнаружения подранков и охоты на малых и средних дистанциях в условиях недостаточной видимости (ночь, туман, дождь, густой кустарник).
Может использоваться для наблюдений с рук: выявления утечек тепла и источников возгорания, охраны и поисково-спасательных работ, контроля сетевых объектов и ЛЭП, мониторинга малого неба и окружающей среды с видеофиксацией процесса.
Разрешение матрицы 256×192 дает базовый уровень детализации, а ее высокая чувствительность NETD<25 мК позволяет уверенно разделять цель и фон на морозе, в тумане или под дождем. OLED-дисплей 1024×768 обеспечивает высокий контраст и плавность картинки для лучшей читаемости. 5 палитр, 3 режима наблюдения («Город», «Лес», «Дождь») и регулировка параметров изображения адаптируют картинку под условия и задачи наблюдения.
Модель с 256-й матрицей и объективом F25 мм ориентирована на охоту в лесу и в поле на ближних и средних дистанциях. Оптическая кратность 4,2× и поле зрения 7 удобны для стрельбы без зума, когда положение зверя известно заранее, но требует больше времени на поиск. Цифровой зум ×1/×2/×4/×6/×8 увеличивает изображение до 4,2×, 8,4×, 16,8×, 25,2× и 33,6×, позволяя уточнить трофейность цели.
Пристрелка выполняется с использованием функции заморозки изображения (Freeze) — для простоты и точности выверки. Доступно 5 профилей (A...E) под разные сочетания «оружие / боеприпас / дистанция». Сетки немасштабируемые, 5 штук, по 4 цвета для каждой (красный, белый, желтый, зеленый) — под условия видимости и фон сцены.
Режим «обнаружения самой горячей точки» (Hot Track) упрощает поиск и сопровождение цели. Режим «картинка в картинке» (PiP) улучшает наведение по месту с сохранением полного обзора. Гироскоп показывает угол наклона / завала оружия при стрельбе, электронный компас — направление на местности.
Встроенный видеорекордер с функцией автозаписи выстрела (активируется в момент отдачи) фиксирует процесс пристрелки и охоты. Файлы пишутся в память прибора со звуком и штампом даты-времени; 32 ГБ хватит примерно на 10 ч видео. Модуль Wi-Fi обеспечивает подключение к смартфону для удаленного наблюдения и съемки через приложение Roadcam / Okcam. Порт micro HDMI позволяет выводить изображение на внешний монитор в режиме реального времени, порт USB-C — передавать файлы на ПК и подключать внешнее питание.
Источник питания — съемный аккумулятор 18650 с плоскими контактами, обеспечивает до 5 часов автономной работы. Для работы зимой / долгой съемки можно через USB-порт подключать пауэрбанк. Для экономии заряда есть функция автовыключения питания. Крышка батарейного отсека крепится к корпусу тросиком, чтобы не потерялась в темноте.
Управление — центральное, кнопочное, с удобным доступом с левой и с правой руки. Кнопки крупные, с разной высотой профиля — для безошибочного распознавания на ощупь даже пальцами в перчатке.
Прицел рассчитан на отдачу популярных охотничьих калибров: 12, 20, 7,62×39 мм, .223 REM, .243 Win, .308 Win, .30-06 Springfield, .300 Win Mag (до 6000 Дж). Может эксплуатироваться в разных полевых условиях: суровой сибирской зимой до -30°C и в степях летом до +55°C, при этом основательно защищен от осадков, пыли и погружений в воду на глубину до 1 м (IP67). Наглазник минимизирует травматизм при стрельбе, а откидной упор на колесе фокусировке помогает плавно наводить резкость по разноудаленным целям.
Съемное консольное крепление позволяет «из коробки» установить тепловизор на оружие с верхней планкой Picatinny. Конструкция кронштейна позволяет регулировать вынос выходного зрачка даже на короткоствольных моделях.
| Микроболометр | |
| Тип | VOx, неохлаждаемый |
| Разрешение, пикселей | 256×192 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 25 мК |
| Калибровка | с затвором (автоматическая, ручная) |
| Дисплей | |
| Тип | OLED |
| Разрешение, пикселей | 1024×768 |
| Схемы | 5 (горячий белый, горячий черный, горячий красный, железный горячий, небо) |
| Режимы | 3 (город, лес, дождь) |
| Оптические характеристики | |
| Увеличение, крат | 4,2×, с зумом — 8,4×, 16,8×, 25,2×, 33,6× |
| Цифровой зум | x1 / x2 / x4 / x6 / x8 |
| Объектив | F25 мм |
| Поле зрения, град. | 7×5,3, диагональ 8,8 |
| Удаление выходного зрачка, мм | 30 |
| Фокусировка объектива | ручная, от 5 м |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 5 |
| Цветовые схемы, шт. | 4 (красный, белый, жёлтый, зелёный) |
| Профили пристрелки | 5 |
| Баллистический калькулятор | нет |
| Видеорекордер | |
| Фото | .jpg |
| Видео | .mp4 |
| Память | встроенная 32 ГБ |
| Запись звука | есть |
| Автоматическая запись выстрела | есть |
| Функционал | |
| Лазерный дальномер | нет |
| Функция "Кадр в кадре" (PiP) | x2 |
| Гироскоп | есть |
| Электронный компас | есть |
| Отслеживание горячих точек | есть |
| Лечение битых пикселей | есть |
| Wi-Fi | есть, поддержка приложений Roadcam/Okcam |
| HDMI | micro |
| Обновление ПО | есть |
| Питание | |
| Источник | 1 съёмный аккумулятор Li-ion 18650, 3.7 V с плоскими контактами |
| Время работы при НУ, час | < 5 |
| Зарядка аккумуляторной батареи | в специальном устройстве |
| Внешний источник питания | USB-C, 5 B |
| Автовыключение | есть |
| Физические и эксплуатационные параметры | |
| Объектив | цельностеклянная линза с многослойным покрытием |
| Корпус | алюминий |
| Крепление | небыстросъёмное, на планку на Picatinny |
| Дополнительное крепление на корпусе | нет |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -20...+55 |
| Ударная стойкость, Дж | до 6000 |
| Габариты прибора, мм | 180x45x75 (с наглазником) |
| Масса (без крепления, без батареи), кг | 0.395 |
