Прибор ATAK ES3T-LRF (70-850) является цифровой камерой, регистрирующей излучение в видимой и инфракрасной части спектра 400...900 нм и выполненной в виде прицела. Может быть установлен на охотничье оружие для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен записывать фото и видео со звуком на съемную карту памяти и передавать видеосигнал по Wi-Fi, HDMI и USB-кабелю.
Ключевые отличия от линейки ES3: новый сенсор 4K UHD, круглый дисплей, дизайн корпуса.
ATAK ES3T-LRF (70-850) — цифровой прицел с матрицей 4K UHD, Wi-Fi, дальномером и баллистическим калькулятором. Предназначен для охоты и точной стрельбы на открытых пространствах и больших дистанциях, преимущественно в ночное время. Форм-фактор оптического прицела облегчает адаптацию для стрелков, привыкших к классической оптике.
CMOS-матрица 3840x2160 (0,001 люкс) обеспечивает более высокую детализацию и чёткость изображения по сравнению с ATAK ES3. Точнее различаются мельчайшие детали, качество картинки при масштабировании не снижается — всё понятно и нормально распознаётся даже на больших дистанциях. Высокая чувствительность позволяет до темноты наблюдать без подсветки.
LCD-дисплей 800x800 обеспечивает круглый выходной зрачок и привычное восприятие, как у оптического прицела: цельную комфортную картинку без обрезанных краёв и затемненных зон. Поддерживается 4 палитры: в режиме «День» — естественное цветное изображение, в режиме «Ночь» — чёрно-белое (универсальная, с максимальным контрастом), зелёная (для долгих наблюдений без зрительной нагрузки) и жёлтая (оптимальна при слабой засветке).
Встроенная ИК-подсветка 850 нм на базе VSCEL-лазера (5 W, 3 уровня мощности) — оптимальный вариант для охоты на открытых пространствах и средних дистанциях. Луч узкий, направленный, без лишнего рассеивания. Эффективная дальность в полной темноте — до 350 метров. Ночная картинка ярче и контрастней, чем с подсветкой 940 нм, однако световое пятно может быть заметно невооружённым глазом.
Увеличение до 22,4x. Прицел ATAK ES3 Tube (70-850) с фокусным расстоянием объектива F70mm отличается большей оптической кратностью (5,6x) и дальностью, чем модель с объективом F50mm. Фокусировка от 3 м позволяет изучать крупным планом мелкие объекты с близкого расстояния. Цифровой зум (5,6x / 7.8x / 11.2x / 16.8x / 22.4x) в сочетании с 4K-матрицей позволяет увеличивать изображение без заметной потери чёткости. Даже на максимальной кратности картинка остаётся информативной, сетка читаемой, а цель — различимой.
Встроенный дальномер и баллистический калькулятор позволяют оперативно и точно вносить поправки на дальность без ручных расчётов и сторонних устройств. Дальномер показывает расстояние до мишени в пределах 1000 м. Калькулятор на основе замера и данных о баллистике, заранее введенных в программу, автоматически считает поправку на дальность и показывает ее на сетке.
3 интерфейса для внешних устройств. Micro HDMI — для передачи изображения на внешний монитор / смарт-ТВ. USB-C — для подключения к пауэрбанку или компьютеру. Wi-Fi — для интеграции со смартфоном через приложение Roadcam / Okcam (наблюдение, настройка и съёмка с телефона).
3D-гироскоп обеспечивает визуальный контроль горизонта и угла наклона ружья. Электронный компас показывает направление на местности, а режим PiP — увеличенный фрагмент цели без потери общего обзора.
Встроенный видеорекордер с микрофоном позволяет вести фото- и видеосъёмку со звуком или в «тихом» режиме. Файлы сохраняются на карту microSD (до 128 ГБ, приобретается отдельно). Поддерживается автозапись выстрела — активация происходит по отдаче, что удобно для анализа стрельбы и документирования охоты.
Управление тройное: поворотный энкодер с кнопкой, три кнопки на окуляре (быстрые функции и меню) и кнопка питания (слева на корпусе). Кнопки прорезиненные, нажимаются тихо или со звуком (настройка ставится по ситуации), доступ к ним удобен любой ведущей рукой.
Источник питания — съёмный аккумулятор 18650 с плоскими контактами. Обеспечивает порядка 8 часов автономных наблюдений в тепле и без Wi-Fi — отличный показатель для ночной охотничьей оптики. Также предусмотрено питание от Power Bank и экономия заряда в режиме автовыключения питания. Аккумулятор заряжается строго в зарядном устройстве (в комплект не входит).
Форм-фактор — как у оптических прицелов-высокоточников. 3 фальш-барабана: верхний — энкодер с кнопкой, между боковыми — горизонтальный батарейный отсек с винтовой крышкой. На колесе фокусировки — рамочный рычажный упор для плавного наведения резкости рукой в плотной перчатке. Внутренний интерфейс адаптирован под круглый дисплей — для полной идентичности с дневной оптикой.
Всепогодная конструкция. Прицел отлично защищён от воды, пыли и кратковременных погружений в водоем на глубину до 1 м, рассчитан на эксплуатацию в любой сезон при температуре от -20 до +50 °C, в разном климате и при разной погоде (высокая влажность, дождь, снегопад).
Стойкость к отдаче на огнестрельном оружии — до 6000 Дж, включая калибр 12/70, .30-06, .308 Win, .300 Win Mag (не подходит для пружинно-поршневой пневматики!). Вынос выходного зрачка в 2,5 раза больше, чем у большинства «коробчатых» цифровиков, — 100 мм, что обеспечивает безопасную стрельбу и комфортную выкладку на оружии с сильной отдачей.

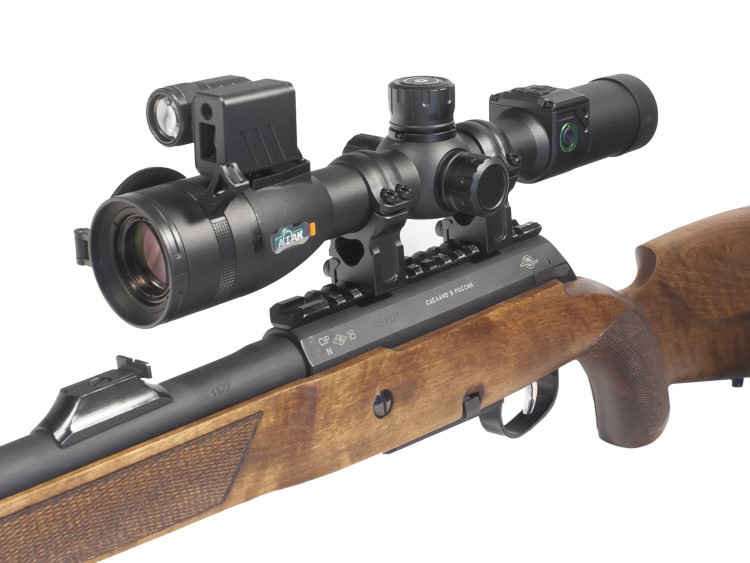

Установка на ружьё — аналогично установке оптического прицела. Можно использовать штатные кольца на планку Picatinny или иной кронштейн с аналогичным посадочным диаметром.
| Электронные компоненты | |
| Матрица | CMOS 3840x2160 (8,3 МП), чувствительность 0,001 люкс |
| Дисплей | IPS LCD 800x800 |
| Алгоритм обработки изображения | DIPT |
| Режимы и палитры | День (цветной) + Ночь (чёрно-белый, зеленый, желтый) |
| Оптические характеристики | |
| Увеличение, крат | 5,6x, с зумом — 7,8x, 11,2x, 16,8x, 22,4x |
| Цифровой зум | есть |
| Объектив, мм | F70 |
| Поле зрения, град. | 3,3x3,3, диагональ 4,6° |
| Размер выходного зрачка, мм | 10 |
| Удаление выходного зрачка, мм | 100 |
| Фокусировка | ручная, на объективе, от 3 м |
| Диоптрийная подстройка окуляра, дптр | есть |
| Встроенный ИК-осветитель (только для ночного режима) | |
| Источник излучения | VCSEL лазер, длина волны 850 нм |
| Мощность | 5 Вт, 3 режима |
| Дистанция обнаружения в ночное время, м | до 350 |
| Пристрелка. Прицельные метки | |
| Метки | 5 сеток + режим "без сетки" |
| Цвет | 4 |
| Профили пристрелки | 5 |
| Встроенный видеорекордер | |
| Разрешение видео | 1440x1080 |
| Формат видео | MP4 |
| Запись звука | есть |
| Автозапись выстрела | есть (20 секунд видео, 3 уровня чувствительности к отдаче) |
| Циклическая запись видео | есть |
| Штамп даты / времени | есть |
| Коррекция экспозиции | есть |
| Слот под карту памяти | micro SD, до 128 ГБ |
| Дополнительные функции | |
| "Картинка в картинке" (PiP) | есть |
| Гироскоп 3D | есть |
| Электронный компас | есть |
| Лазерный дальномер | замеры до 1000 м, (метры / ярды) |
| Баллистический калькулятор | есть |
| WiFi | есть, приложение Roadcam / Okcam |
| Видеовыход | micro HDMI |
| Бесшумные кнопки | есть (вкл. / выкл.) |
| Питание | |
| Источник | 1 li-ion аккумулятор 18650 (3,7 V) с плоскими контактами |
| Время работы при нормальных условиях | до 8 ч |
| Разъем для блока внешнего питания | USB Type-C |
| Спящий режим | есть |
| Режим автовыключения питания | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминиевый сплав, форм-фактор дневного прицела |
| Диапазон эксплуатационных температур, град.Цельсия | -20...+50 |
| Класс защиты (по IEC 60529) | IP67 (до 30 мин, глубина до 1 м) |
| Ударная стойкость, Дж | до 6000 |
| Крепление | кольца на планку Picatinny (в комплекте), посадочный диаметр 30 мм |
| Дополнительное крепление | нет |
| Габариты, мм | 400x86x52 |
| Масса (без кронштейна), кг | 0,75 |
