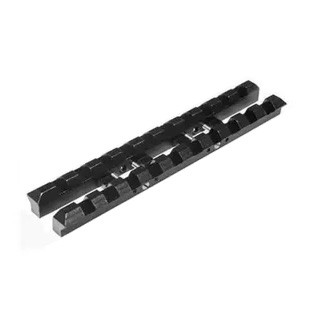

База Weaver-УМ

Назначение

База Weaver УМ (ЭСТ ПРИМ, г. Тула) — крепление-переходник для создания посадочного места Weaver на гладкоствольном ружье (с вертикальным положением стволов), оснащенным вентилируемой планкой шириной 7-8 мм.
Предназначена для крепления оптических и коллиматорных прицелов массой не более 500 г. вместе с собственным креплением.

База состоит из двух частей и крепится на вентилируемой планке с помощью 4 стяжных винтов. Для установки необходимо полностью вывернуть стяжные винты и разъединить части базы. Затем установить их по бокам планки так, чтобы база упиралась в поперечную перемычку, препятствующую её продольному смещению. После установки затянуть 4 стяжных винта и отрегулировать положение базы с помощью 4 боковых стопорных винтов.

Особенности

• Переходник с планки Weaver на вентилируемую планку шириной не более 8 мм.
• Высота вентиляционных отверстий планки в месте крепления базы — не менее 1,5 мм.
• Фиксация базы на планке — 4 стяжными винтами.
• Регулировка базы по горизонтали — 4 боковых стопорных винта M4x7
• Допустимая масса прицела вместе с собственным креплением — не более 500 г.
• Подходящие модели «бокфлинтов» (двуствольных вертикалок): МР-27, ИЖ-27, ТОЗ-34
• Длина базы — 110 мм.
• Масса — 60 г.
