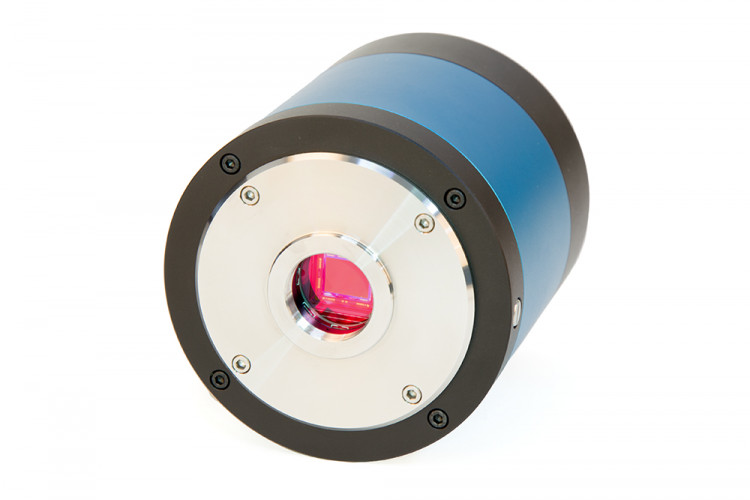

Уникальные технические параметры и функционал камеры ToupCam MTR3CCD02800KPA позволяют использовать её для решения широкого спектра исследовательских и прикладных задач в самых различных областях, таких как медицина, микроскопия, наблюдение за технологическими процессами на производстве и т.п. Ключевые особенности прибора - крайне низкий уровень «структурного» и теплового шума (достигается благодаря 2-ступенчатой системе теплоэлектрического охлаждения (TE-cooling), быстрое охлаждение матрицы, длительное время выдержки (до 3600 с) и очень качественное изображение.
ExView HAD CCD II – собственная разработка компании SONY, высокопроизводительный сенсор для цифровой обработки изображений для камер с CCD матрицами, отличается повышенной светочувствительностью в инфракрасном и близком к нему диапазоне (для ИК-спектра – в 2 раза, для видимого света – в 4 раза). Принцип работы основан на оптимизации P/N перехода, улучшающего преобразование фотонов в электроны.
Даже незначительное увеличение времени экспозиции может привести к росту теплового шума за счёт повышения общего уровня энергопотребления. Известно, что уровень сигнала в системе повышается линейно с увеличением времени экспозиции (при постоянной температуре), а уровень шума (пуассоновское распределение) растёт как квадратный корень из времени экспозиции. Соответственно, чем длительнее выдержка, тем больше значение соотношения сигнал/шум. По формуле Найквиста изменение шума пропорционально изменению температуры, откуда следует, что при уменьшении температуры системы падает и уровень шума.
Камера оснащена 2-ступенчатой системой глубокого теплоэлектрического охлаждения (Termoelectric cooling), которая позволяет поддерживать уровень теплового шума в минимально допустимых пределах за счёт подавления темнового тока и уменьшения количества «горячих» пикселей. При охлаждении сенсора на 5°-7° уровень темновых токов снижается примерно в 2 раза, а матрицу камеры можно очень быстро охладить в пределах 45 градусов (от +5° до -40°) по сравнению с температурой окружающей среды. Учитывая, что многие оптические приборы чувствительны к вибрации работающего вентилятора камеры, разработчиками предусмотрена возможность полного пассивного охлаждения ToupCam MTR3CCD02800KPA (при отключённом на определённый период времени вентиляторе).
Благодаря фирменному программному обеспечению ToupView пользователь может полностью контролировать работу цифровой камеры: выставлять необходимые параметры работы кулера, выполнять обработку, редактирование и сохранение фото / видео информации в режиме текущего времени, автоматически или вручную регулировать баланс белого, проводить линейные замеры объектов, калибровку яркости и изменять глубину резкости изображения.
Устройство работает на базе большинства операционных систем (MS Windows вплоть до 10 версии, Linux, OS X), поддерживается рабочая среда LabView, предусмотрена возможность создания собственного программного обеспечения на базе С / С++ / DirectShow / Twain Control API. Интерфейс USB 3.0 обеспечивает высокую скорость обмена данными - до 5 Гбит/секунду и отличается увеличенной силой тока (до 900 мА).
Корпус отличается прочностью, надёжность и рассчитан на длительную эксплуатацию практически в любых условиях. IR-CUT фильтр позволяет отсекать любое инфракрасное излучение в диапазоне от 700 до 750 нм. Камера подсоединяется к микроскопу при помощи адаптера с резьбовым соединением C-mount.
Для оценки поля зрения можно использовать следующую формулу:
F≈ L/(a*b),
где F - поле зрения (мм), L - размер матрицы камеры, a - увеличение объектива микроскопа, b - увеличение адаптера.
Пример расчётов.
Исходные данные:
- камера ToupCam MTR3CCD02800KPA с матрицей 10,7 мм (H) x 9,2 мм (V) и адаптером с увеличением 0,5x;
- микроскоп с объективом 10 крат.
F(H) ≈10,7/(10*0,5) ≈ 2,14 мм
F(V) ≈ 9,2/(10*0,5) ≈ 1,84 мм
Поле зрения составит 2,14 мм x 1,84 мм.
Аналогично оценивается разрешение камеры, только вместо размера матрицы используется размер пиксела:
F(px) ≈ 4.54/(10*0,5) ≈ 0,91 мкм/пиксель
Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.
Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя
Всю необходимую информацию о цифровых камерах ToupTek вы можете получить, позвонив нам по телефону 8 (495) 989-10-56 или разместив вопрос на сайте нашего интернет-магазина.
| Основные ТТХ | |
| Сенсор | SONY ExView HAD CCD II (Color) |
| Развертка | Прогрессивный |
| Максимальное разрешение | 1940x1460 (примерно 2,800,000 пикселей) |
| Размер сенсора (диагональ матрицы) | 2/3" (10,7 мм x 9,2 мм) |
| Размер пиксела | 4,54 мкм х 4,54 мкм |
| Чувствительность | 880 нм |
| Баланс белого | Автоматическая / ручная регулировка |
| Спектральный диапазон | 380-650 нм (с инфракрасным фильтром) |
| Частота кадров | 15 кадр/с @ 1940x1460; 18 кадр/с @ 1932x1092 |
| Бининг | 1x1 |
| Экспозиция | 0,5 мс - 3600 с |
| API | C/C++, C#, Directshow, Twain, Labview |
| Температура - эксплуатации - хранения | 10°…+50° -20° … +60° |
| Влажность | 30-80 % |
| Питание | 5 В от USB порта; 12 B от внешнего адаптера для охлаждения системы |
| Поддерживаемые операционные системы | Microsoft Windows XP / Vista / 7 /8 /10 (32 и 64 bit), OS X (Mac OS X), Linux для работы в Windows 10 / 11 требуется обновить ПО (с нашего сайта или сайта производителя, ссылка в тексте) |
| Требования к ПК | Core2 2.8 GHz или выше Память более 2 Гб USB 3.0 |
