Микрометрический слайд

Назначение и принципы работы

Микрометрический слайд калибрует программы, анализирующие изображения микропрепаратов. Предназначен для приведения линейных измерений к правильным единицам.

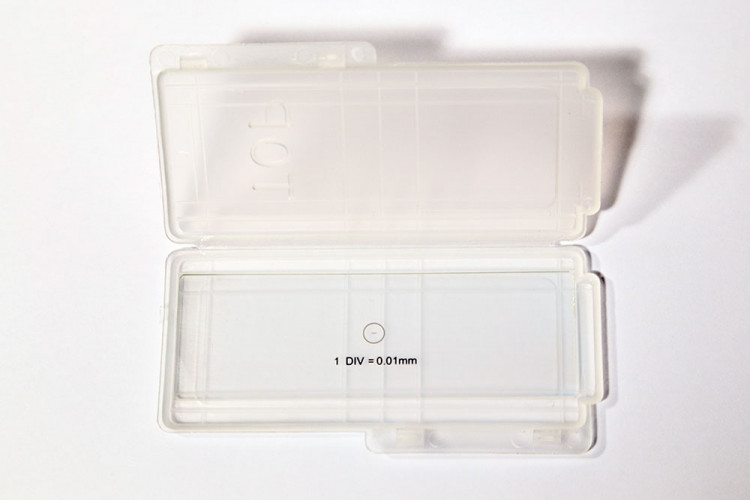

Бесцветное прозрачное стекло слайда размерами соответствует предметному стеклу микроскопа; разрешение микрометрической шкалы = 0,01 мм.
Рисунок шкалы снимается для каждого рабочего увеличения микроскопа. Указывая в режиме "Калибровка" действительное линейное расстояние, тем самым задаётся масштаб изображения в правильных единицах - микрометр (мкм), миллиметр (мм) и т.д.

Калибровка

• Расположить слайд на предметном столике микроскопа.
• Выбрать рабочий объектив, установить на максимум разрешение цифровой камеры для микроскопии.
• Получить на экране компьютера (ноутбука) контрастное изображение шкалы. Снять изображение.
• В рабочей программе вызвать опцию "Калибровка".
• 2 щелчками мыши указать максимальное видимое расстояние, ввести значение в реальных единицах.
• Ввести название калибровки, проверить (уточнить) результат.
• Полученный коэффициент запоминается. Результаты замеров будут пересчитываться с учётом выбранной единицы измерения.
