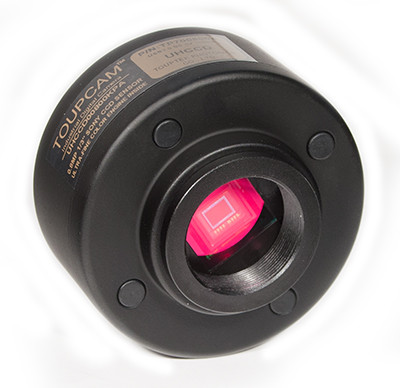

Цифровая камера ToupCam EXCCD00300KMA (черно-белая) предназначена для передачи информации, полученной с помощью микроскопа на экран монитора компьютера. Стандартный интерфейс обмена данными USB 2.0, использующийся для подключения камеры, позволяет в режиме реального времени не только следить за изменениями, например, на предметном столике, но и делать качественные снимки и записывать видеоролики. Область применения – медицина, микроскопия, наблюдение за технологическими и испытательными процессами, образовательная и научно-исследовательская деятельность.
При помощи резьбового соединения C-mount (переходник на 23,2 мм в комплекте) камеру можно адаптировать для работы с микроскопами, диаметр окуляров которых равен 23,2 мм, 30.5 мм и 31.75 мм. Для этого необходимо использовать специальные переходники.
Матрица CCD, установленная в камере ToupCam EXCCD00300KMA, по сравнению с моделями на базе CMOS-сенсора позволяет получить изображение с большим динамическим диапазоном и меньшим уровнем шумов. Это достигается благодаря тому, что у CCD матриц значительно больше полезная площадь пикселя. Также при считывании изображения с ССD матрицы кадр считывается целиком, поэтому полностью отсутствует эффект
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой
F≈ L/(a*b),
F - поле зрения в мм,
L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.
Например, имеется микроскоп с объективом 10x, камера ToupCam EXCCD00300KMA с размерами матрицы 3.6мм(H) x 2.7мм(V) и адапетром с увеличением 0,5x
F(H)≈3,6/(10*0,5)≈ 0,7мм
F(v)≈ 2,7/(10*0,5)≈ 0,5мм
Поле зрения камеры ToupCam EXCCD00300KMA с адаптером 0,5x и с микроскопом c объективом 10x составляет 0,7мм x 0,5мм
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя
F(px)= 5,6/(10*0,5)=1,1 мкм/пиксель
Эксперты нашего интернет-магазина готовы предоставить самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam EXCCD00300KMA. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.
Корпус цифровой камеры ToupCam EXCCD00300KMA изготовлен из цинкового сплава. Такое исполнение гарантирует стабильную работу даже в тяжелых условиях, а надежность и долговечность работы камеры обеспечивает отсутствие съемных частей.
Стандартное крепление C-mount позволяет легко установить камеру на любой современный микроскоп. Данная модель работает на основе ПЗС сенсоров Sony EXview ALA со сверхвысокой светочувствительностью. Эти камеры успешно применяют во флюоресцентной микроскопии, где оптическое исследование микрообъектов производится при помощи специальных красителей (флюорохромов), а также с микроскопами, использующими наблюдения методом темного поля.
Многофункциональное программное обеспечение ToupView, поставляемое в комплекте с камерой для микроскопов EXCCD00300KMA, позволяет редактировать и сохранять изображение в популярных форматах BMP, JPEG, PNG, TIFF и т.д. Для сохранения видеофайлов можно воспользоваться установле3.6мм(H) x 2.7мм(V)нными в операционной системе кодеками формата AVI, MP4 и т.д. Все изображение, получаемое камерой, выводится на экран монитора в режиме реального времени. Ручная и автоматическая регулировка баланса белого наряду с большим размером пикселей позволяют получать изображения рассматриваемого объекта в естественной цветовой гамме.
Программное обеспечение поддерживается операционными системами Windows XP / Vista / 7 / 8 /10 (32 & 64 bit), Mac OS, Linux. Возможно применение стороннего ПО используя интерфейсы Directshow, Twain, Labview. Так-же вы можете использовать камеры с ПО собственной разработки . Для этого предоставляется SDK для интеграции с ПО написанном на языках С / С++, C# .
Системные требования к компьютеру: процессор Core 2 2.8GHz или выше, оперативная память 2 GB или больше, USB порт 2.0, монитор: 17" или больше, наличие привода CD-ROM
Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.
Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя
Основные ТТХ | EXCCD00300KMA |
Устройство приема изображения | SONY ICX618AL CCD(Mono) |
Развертка | Прогрессивный |
Максимальное разрешение | 640X480 (примерно 300,000 пикселей) |
Диагональ матрицы | 1/4“ (диагональ 4.5мм) |
Размер пикселя | 5.6мкм x 5.6 мкм |
Область изображения | 3.6мм(H) x 2.7мм(V) |
Динамический диапазон | 70Дб |
АЦП | 12bit , 8bit на ПК (Grayscale) |
SN соотношение | 62Дб |
Спектральный диапазон | 380 - 650нм (с ИК фильтром) |
Видео формат и Частота кадров | 640 x 480 - 72fps |
Биннинг | 1 x 1 |
Экспозиция | 0.06 мс ~ 40с, ROI Auto & Manual |
Баланс белого | ROI Баланс белого / Ручная регулировка TempTint |
Цветопередача | Ultra Fine Color Engine |
Пик квантовой эффективности | 65% |
Захват и управление | C/C++, C#, Directshow, Twain, Labview |
Система записи | Неподвижные изображения и фильмы |
Система охлаждения | Обычная |
Диапазон рабочих температур | - 10°… +50° |
Влажность | 30~80% |
Питание | 5В от USB порта |
Операционная система | Поддержка Microsoft Windows XP / Vista / 7 / 8 /10 (32 & 64 bit), Mac OS, Linux. |
Системные требования | Intel Core2 2.8GHz или выше |
Память: 2GB или больше | |
USB порт: USB2.0 | |
Монитор: 17" или больше | |
CD-ROM |
