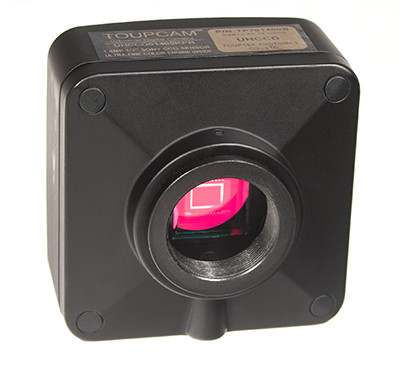

Камеры ToupCam UHCCD01400KPB находят свое применение в областях с повышенными требованиями к передаваемому микроскопом изображению. Это микроскопия, медицина, научно-исследовательская и образовательная деятельность, а также наблюдение за технологическими процессами, где важно четко фиксировать малейшие изменения.
Основным назначением камеры является передача получаемого объективом микроскопа изображения на экран монитора. Стандартный высокоскоростной интерфейс камеры USB 2.0 в режиме реального времени передает данные на компьютер. Все происходящие на предметном столике микроскопа процессы можно документировать в виде фотоснимков и записывать видеоролики с высоким разрешением - 1360 x 1024 пикселей.
Высокочувствительный тип матриц CCD, примененный в камере ToupCam UHCCD01400KPB, обладает значительно большим динамическим диапазоном, чем модели со CMOS-сенсорами. Меньший уровень шумов и покадровая оцифровка получаемого изображения позволила полностью устранить эффект
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой
F≈ L/(a*b),
F - поле зрения в мм,
L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.
Например, имеется микроскоп с объективом 10x, камера ToupCam UHCCD01400KPB с размерами матрицы 7,6мм(H) x 7,6мм(V) и адаптером с увеличением 0,5x
F(H)≈7,6/(10*0,5)≈ 1,5мм
F(v)≈ 7,6/(10*0,5)≈ 1,5мм
Поле зрения камеры ToupCam UHCCD01400KPB с адаптером 0,5x и с микроскопом c объективом 10x составляет 1,5мм x 1,5мм
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя
F(px)= 4,65/(10*0,5)=0,9 мкм/пиксель
Если у вас все же возникли вопросы, то эксперты нашего интернет-магазина готовы предоставить самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam UHCCD01400KPB . Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.
Прочный цинковый корпус с хорошим конвекционным охлаждением и отсутствие съемных частей обеспечат камере ToupCam UHCCD01400KPB долговечную и стабильную работу практически в любых условиях эксплуатации.
Для крепления камеры на окуляр микроскопа используется стандартное резьбовое соединение C-mount (в комплекте поставки имеется переходник с диаметром 23,2 мм). Также в нашем интернет-магазине вы можете заказать дополнительные переходники для подключения камеры к оптическим приборам с диаметрами окуляров 30,0 мм, 30,5 мм и 31,75 мм.
Высокочувствительный сенсор SONY ICX205AK CCD (Color) передает цветное изображение с разрешением 1360 x 1024 пикселей. Наряду с длинной почти минутной экспозицией камера поможет запечатлеть все мельчайшие подробности изучаемого микрообъекта. Данные модели могут применяться в микроскопии при темнопольных методах исследований, а также в области микробиологи при флуоресцентной методике наблюдений.
Для захвата и обработки изображения в комплекте поставки камеры UHCCD01400KPB имеется специализированное программное обеспечение ToupView. Сохранить полученные фотографии или видеофайлы можно во всех популярных форматах (BMP, PNG,JPEG, TIFF, AVI, MP4 и т.д). Также следует отметить, что воспользовавшись ручной настройкой баланса белого, можно добиться идеального качества получаемого изображения.
Программное обеспечение, имеющееся в комплекте с камерой на CD-диске, поддерживается всеми популярными операционными системами, а именно: Windows XP / Vista / 7 / 8 /10 (32 & 64 bit), Mac OS, Linux. Кроме того, вы можете подключить камеру к стороннему ПО с помощью DirectShow или Twain. Или написать собственный интерфейс с помощью библиотек C/C++/C#, .Net.
Для успешной работы камеры с компьютером к нему предъявляются следующие требования: процессор Core2 с частотой 2,8 GHz и выше, объем оперативной памяти (ОЗУ) - 2 GB и больше, наличие свободного порта USB 2.0, монитор с диагональю 17" и больше, наличие привода CD-ROM.
Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.
Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя
Основные ТТХ | UHCCD01400KPB |
Устройство приема изображения | SONY ICX205AK CCD (Color) |
Режим сканирования | Прогрессивный |
Максимальное разрешение | 1360 x 1024 (примерно 1,400,000 пикселей) |
Диагональ матрицы | 1/2“ (диагональ 7,959 мм) |
Размер пикселя | 4,65 мкм x 4,65 мкм |
Область изображения | 7,6 мм(H) x 7,6 мм(V) |
Динамический диапазон | 70Дб |
A/D конвертер | Параллельно 12bit, RGB 8 бит на ПК |
SN соотношение | 62Дб |
Спектральный диапазон | 380 - 650 нм (с ИК фильтром) |
Видео формат и Частота кадров | 1360 x 1024 - 15 кадр/с |
Биннинг | 1 x 1 |
Экспозиция | 0,127 мс ~ 60 с, ROI Auto & Manual |
Баланс белого | Ручная регулировка |
Цветопередача | Ultra Fine Color Engine |
Захват и управление | C,C++, C#, Directshow, Twain, Labview |
Система записи | Неподвижные изображения и фильмы |
Система охлаждения | Естественная |
Диапазон рабочих температур | - 10°… +50° |
Влажность | 30~80% |
Питание | 5В от USB порта |
Операционная система | Поддержка Microsoft Windows XP / Vista / 7 / 8 /10 (32 & 64 bit), Mac OS, Linux |
Системные требования | Intel Core2 2,8GHz или выше |
Память: 2GB или больше | |
USB порт: USB2.0 | |
Монитор: 17" или больше | |
CD-ROM |
