Камера для микроскопов ToupCam UHCCD05100KPA

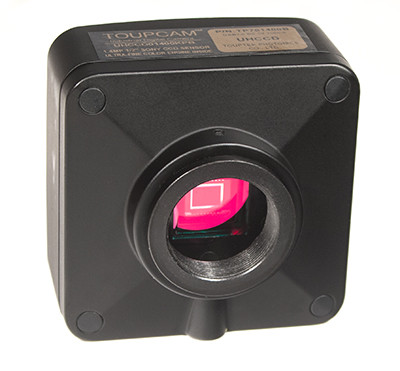

Камера для микроскопов ToupCam UHCCD05100KPA - фото 1
Камера для микроскопов ToupCam UHCCD05100KPA 1
Камера для микроскопов ToupCam UHCCD05100KPA 2
Камера для микроскопов ToupCam UHCCD05100KPA 3
Камера для микроскопов ToupCam UHCCD05100KPA 4
Камера для микроскопов ToupCam UHCCD05100KPA 5
Камера для микроскопов ToupCam UHCCD05100KPA 6
Камера для микроскопов ToupCam UHCCD05100KPA 7
Камера для микроскопов ToupCam UHCCD05100KPA 8
Внутренний код: 6012
В наличии
Цена:
43 232 руб.
К сравнению
Доставка в Москва
Доставим этот товар бесплатно Все варианты
Нужна консультация по товару?
Задать вопрос менеджеру
Категории товара
  • Описание

    Основное назначение цифровой камеры для микроскопов ToupCam UHCCD05100KPA

    Основным назначением камеры ToupCam UHCCD05100KPA является передача информации в режиме реального времени, получаемого при помощи микроскопа на экран монитора компьютера. Используя стандартный высокоскоростной интерфейс USB 2.0, камера позволяет отслеживать все изменения, происходящие на предметном столике микроскопа. Большой размер матрицы дает возможность делать качественные фотоснимки с высоким разрешением.

    Основной областью применения данной камеры является микроскопия, медицина, научно-исследовательская и образовательная деятельность, а также наблюдение за технологическими процессами, в которых ключевую роль играет качество получаемого микроскопом изображения.

    Камеру можно легко смонтировать на микроскопы с диаметрами окуляров 23,2 мм, 30,0 мм, 30,5 мм и 31,75 мм. В первом случае переходник с резьбовым соединением C-mount имеется в комплекте, в остальных нужно приобретать его отдельно.
    В камере ToupCam UHCCD05100KPA используется тип матриц CCD, который в отличие от моделей со CMOS-сенсорами, позволяет получать изображения со значительно большим динамическим диапазоном и меньшим уровнем шумов. В этом типе матриц оцифровка кадра происходит целиком, поэтому у нее полностью отсутствует эффект Роллинг-шаттера. Высокая разрешающая способность матрицы позволяет использовать эту модель камеры для наблюдения за процессами, требующими детального отслеживания происходящего.

    Эксперты нашего интернет-магазина предоставят самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam UHCCD05100KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.

    Расчет поля зрения и разрешения камеры для микроскопов ToupCam UHCCD05100KPA

    Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой

    F≈ L/(a*b),

    F - поле зрения в мм,
    L - размер матрицы,
    a - увеличение объектива,
    b- Увеличение адаптера.

    Например, имеется микроскоп с объективом 10x, камера ToupCam UHCCD05100KPA с размерами матрицы 8,23мм(H) x 6,68мм(V) и адаптером с увеличением 0,75x

    F(H)≈8,23/(10*0,75)≈ 1,1мм

    F(H)≈ 6,68/(10*0,75)≈ 0,9мм

    Поле зрения камеры ToupCam UHCCD05100KPA с адаптером 0,75x и с микроскопом c объективом 10x составляет 1,1мм x 0,9мм

    Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя

    F(px)= 2,775/(10*0,75)=0,4 мкм/пиксель

    Основные характеристики цифровой камеры для микроскопов ToupCam UHCCD05100KPA

    • Максимальное разрешение - 2592 x 1944 пикселей
    • Диагональ матрицы – 1/1.8“ (диагональ 9,04мм)
    • Размер пикселя - 2,775мкм x 2,775мкм
    • Интерфейс - USB 2.0
    • Поддерживается ОС Windows 10
    • Динамический диапазон – 70 дБ, соотношение сигнал/шум – 62 дБ
    • Частота кадров при видеозаписи форматом 2592 x 1944 - 4 кадр/с, 300 x 200 - 35 кадр/с

    Конструктивные особенности цифровой камеры для микроскопов ToupCam UHCCD05100KPA

    Прочный корпус цифровой камеры ToupCam UHCCD05100KPA изготовлен из сплава цинка. Конструктивные особенности и отсутствие съемных частей обеспечивают стабильную и долговечную работу камеры в любых тяжелых условиях эксплуатации.
    Крепление C-mount, имеющееся на камере, позволяет легко установить ее на любой современный микроскоп. Большой сенсор ICX452AQ(Color) обладает очень высокой чувствительностью и позволяет получать цветное изображение с разрешением 2592 x 1944 пикселей. Данные модели камер нашли свое применение в самых различных областях, а именно там, где высокая четкость увеличенного изображения играет важную роль. Это флуоресцентные методы исследований в микробиологи, а также микроскопы, использующие темнопольные методы наблюдений.

    Имеющееся в комплекте поставки специализированное программное обеспечение ToupView позволяет сохранять и редактировать изображение, полученное камерой UHCCD05100KPA в любых популярных форматах, таких как BMP, PNG,JPEG, TIFF и других. При сохранении видеофайлов программа использует стандартные кодеки штатной операционной системы. Это могут быть форматы AVI, MP4 и т.д. Получаемое камерой изображение в режиме реального времени отображается на экране монитора. При помощи ручной или, воспользовавшись автоматической, настройкой баланса белого, можно добиться идеального качества изображения рассматриваемого объекта.
    Программное обеспечение обеспечивается всеми популярными операционными системами, такими как: Windows XP / Vista / 7 / 8 /10 (32 & 64 bit), Mac OS, Linux. Также следует отметить, что данная модель камеры будет работать с самостоятельно разработанным ПО, написанным на языках программирования С, С++ или C#.

    Системные требования, предъявляемые к компьютеру с которым будет использоваться камера UHCCD05100KPA: процессор Core 2 2,8GHz и выше, объем ОЗУ - 2 GB и больше, USB порт 2.0, монитор: 17" или больше, привод CD-ROM.

    Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.

    Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя Touptek.

    Комплект поставки

    • Камера для микроскопов ToupCam UHCCD05100KPA
    • Кабель USB 2.0 длиной 1,8м
    • CD-диск с программным обеспечением ToupView и драйверами устройства
    • Адаптер C-mount на 23,2 мм и кратностью 0,75х
    • Руководство эксплуатации
    • Гарантийный талон

    Также в нашем интернет-магазине вы можете заказать дополнительные переходники для подключения камеры к различным оптическим приборам диаметром 30,0 мм, 30,5 мм и 31,75 мм.

    Технические характеристики цифровой камеры для микроскопов ToupCam UHCCD05100KPA

    Основные ТТХ

    UHCCD05100KPA

    Устройство приема изображения

    SONY ICX452AQ CCD(Color)

    Режим сканирования

    Чересстрочный

    Максимальное разрешение

    2592 x 1944 (примерно 5,040,000 пикселей)

    Диагональ матрицы

    1/1,8 (диагональ 9,04мм)

    Размер пикселя

    2,775 мкм x 2,775 мкм

    Область изображения

    8,23 мм (H) x 6,68 мм (V)

    Динамический диапазон

    70 Дб

    A/D конвертер

    Параллельно 12bit, RGB 8 бит на ПК

    SN соотношение

    62 Дб

    Спектральный диапазон

    380 - 650 нм (с ИК фильтром)

    Видео формат и Частота кадров

    2592x1944 @ 4 кадр/с , 300x200 @ 35 кадр/с

    Биннинг

    1x1, 2x2

    Экспозиция

    0,22 мс ~ 77 мс, ROI Auto & Manual

    Баланс белого

    Ручная регулировка

    Цветопередача

    Ultra Fine Color Engine

    Пик квантовой эффективности

    35%

    Захват и управление

    C,C++, C#, Directshow, Twain, Labview

    Система записи

    Неподвижные изображения и фильмы

    Система охлаждения

    Естественная

    Диапазон рабочих температур

    - 10°… +50°

    Влажность

    30~80%

    Питание

    5В от USB порта

    Операционная система

    Поддержка Microsoft Windows XP / Vista / 7 / 8 /10 (32 & 64 bit), Mac OS, Linux

    для работы в Windows 10 / 11 требуется обновить ПО (с нашего сайта или сайта производителя, ссылка в тексте)

    Системные требования

    Intel Core2 2,8GHz или выше

    Память: 2GB или больше

    USB порт: USB2.0

    Монитор: 17" или больше

    CD-ROM

    Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей
    Характеристики
    БрендToupTek
    Сигнал/Шум, dB62
    Динамический Диапазон, dB70
    Материал корпусаалюминиевый сплав
    Цветчерный
    Размер сенсора,''1/1.8
    Max разрешение фото, МР5.1
    Экспозиция, мс0,22 - 77000
    Максимальная частота кадров, fps 35
    Артикул производителяTP705100A
    Страна происхожденияКитай
    Гарантия производителя (лет)1
    Габариты (мм)68 × 68 × 41
    Вес нетто (кг)0,6
    Габариты в упаковке, место 1 (мм)150 × 147 × 100
    Вес брутто, место 1 (кг)0,75
    Скачать
    ToupTek_manual.pdf5.4 МБ
    Руководство пользователя (рус.)
    05_ToupView_Quick_Help_en.pdf2.7 МБ
    Руководство пользователя программного обеспечения ToupView (англ)
    03_ToupCam_User_Manual_en.pdf0.8 МБ
    Руководство пользователя камеры (англ)
    01_ToupTek_Datasheet_en.pdf4.8 МБ
    Каталог камер ToupTek (англ)
    ds_toupcam_19-24.pdf2.0 МБ
    Декларация соответствия ЕЭС
    ToupTekToupViewSetup.exe56.2 МБ
    ToupView (windows) - программа для работы с камерами ToupTek
    ToupTekDshowMicroSetup.exe5.6 МБ
    ToupView Micro (windows) - облегченная версия программа для работы с камерами ToupTek
    ToupTekTwainSetup.exe6.3 МБ
    Драйвер TWAIN для работы с камерами ToupTek
    ToupTekToupLite.x64.tar.bz232.6 МБ
    ToupView Lite (Linux x64) -программа для работы с камерами ToupTek в Linux x64
    ToupTekToupLite.x86.tar.bz223.1 МБ
    ToupView Lite (Linux x86) - программа для работы с камерами ToupTek в Linux x86
    ToupTekToupLite.dmg26.2 МБ
    ToupView Lite (MacOS) -программа для работы с камерами ToupTek MacOS
    toupcamsdk.20230223.zip143.1 МБ
    Комплект для разработки программного обеспечения для камер ToupTek
