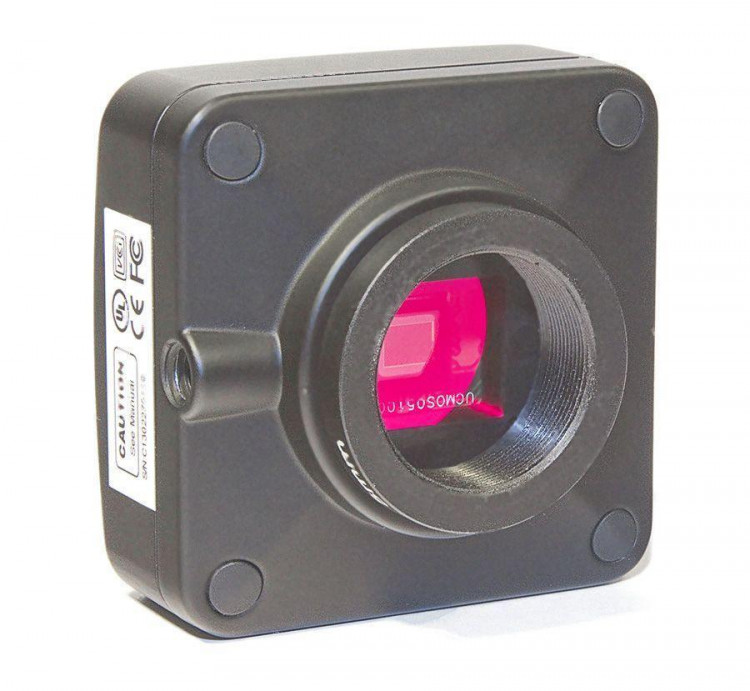

Цифровая камера для микроскопов ToupCam UCMOS10000KPA предназначена для решения различного рода задач в области микроскопии, медицины, научно-образовательной деятельности. Вся визуальная информация, полученная в реальном времени при помощи микроскопа, отображается на экране монитора ПК. При этом качество изображения остаётся высоким даже при умеренном уровне освещения.
Все модели серии UCMOS USB 2.0 совместимы с большинством микроскопов отечественного и зарубежного производства. С помощью переходников камеру ToupCam UCMOS10000KPA можно установить на микроскоп с окулярами 23,2 мм, 30,0 мм, 30,5 мм или использующих C-mount.
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой:
F≈ L/(a*b), где
F - поле зрения в мм,
L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.
Например, имеется микроскоп с объективом 10x, камера ToupCam UCMOS10000KPA с размерами матрицы 6,119 мм(H) x 4,589 мм(V) и адаптером с увеличением 0,5x.
F(H)≈6,119/(10*0,5)≈ 1,2 мм
F(H)≈ 4,589/(10*0,5)≈ 0,9 мм
Поле зрения камеры ToupCam UCMOS10000KPA с адаптером 0,5x и с микроскопом с объективом 10x составляет 1,2 мм x 0,9 мм.
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя:
F(px)= 1,67/(10*0,5)=0,3 мкм/пиксель
Камеры линейки UCMOS представляют собой цифровую камеру c сенсором, выполненным по технологии CMOS, соединяющуюся с компьютером при помощи высокоскоростного интерфейса USB 2.0 (скорость передачи информации до 480 Мбит/с). Обратите внимание, что при подключении камеры ToupCam UCMOS10000KPA через порт USB 3.0, имеющийся в новых моделях компьютеров, скорость передачи данных останется на уровне USB 2.0.
Поддерживаемые операционные системы - Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux. Также поддерживается среда LabView, которая используется в системах сбора и обработки данных, а также для управления техническими объектами и технологическими процессами. Для разработки собственного программного обеспечения пользователю предоставляется комплект средств разработки c поддержкой С/С++, DirectShow и Twain.
Цифровая камера для микроскопов ToupCam UCMOS10000KPA позволяет получать высококачественное цифровое изображение в реальном времени, не используя дополнительные устройства. Ручная и автоматическая настройка баланса белого позволяют получить изображения в естественной цветовой гамме. Высокое разрешение матрицы (3584х2748 точек или 10 Мп, размер пиксела 1,67х 1,67 мкм) обеспечивает чёткое изображение с качественной прорисовкой деталей даже при умеренном освещении.
Многофункциональное программное обеспечение ToupView позволяет не только вести предварительный просмотр текущего изображения (возможен просмотр и в полноэкранном режиме), записывать видеофайлы и получать фотографии объекта (с возможностью последующего редактирования), но и проводить необходимые линейные измерения с последующей обработкой данных. Изображение можно сохранить в большинстве форматов (BMP, JPEG, PNG, TIFF и т.д.).
Корпус изготовлен из анодированного алюминия, что позволит обеспечить стабильную работу прибора практически в любых условиях. Для защиты сенсора в камере используется IR-CUT фильтр высокого качества (отсекает все инфракрасное излучение от 700-750 нм ).
Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.
Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя
| Основные ТТХ | UCMOS10000KPA |
| Сенсор | APTINA MT9J003 CMOS (Color) |
| Развертка | Прогрессивный |
| Максимальное разрешение | 3584x2748 (примерно 10,000,000 пикселей) |
| Размер сенсора (диагональ матрицы) | 1/ 2,3” (6,119 мм x 4,589 мм,диагональ 7,649 мм) |
| Размер пиксела | 1,67 мкм x 1,67 мкм |
| Чувствительность | 0,31 v/люкс-сек (550нм) |
| Динамический диапазон | 65,2 дБ |
| АЦП | 12bit , 8bit R.G.B на ПК |
| Сигнал/Шум | 34 дБ |
| Спектральный диапазон | 380-650 нм (с инфракрасным фильтром) |
| Частота кадров | 1.9 кадр/с @ 3584 x 2748, 8 кадр/с @ 1792 x 1374, 27 кадр/с @ 896 x 684 |
| Бининг | 1x1, 2x2, 4x4 |
| Экспозиция | 0,4 - 2000 мс |
| Квантовая эффективность | -- |
| API | Native C/C++, C#, Directshow, Twain, Labview |
| Поле зрения | примерно соответствует 16х окуляру |
| Температура | -10°…+50° |
| Влажность | 30-80% |
| Питание | 5 В от USB порта |
| Поддерживаемые операционные системы | Microsoft Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux для работы в Windows 10 / 11 требуется обновить ПО (с нашего сайта или сайта производителя, ссылка в тексте) |
| Требования к ПК | Core2 2.8GHz или выше Память более 2Гб USB2.0 Монитор более 17'' CD-ROM |
