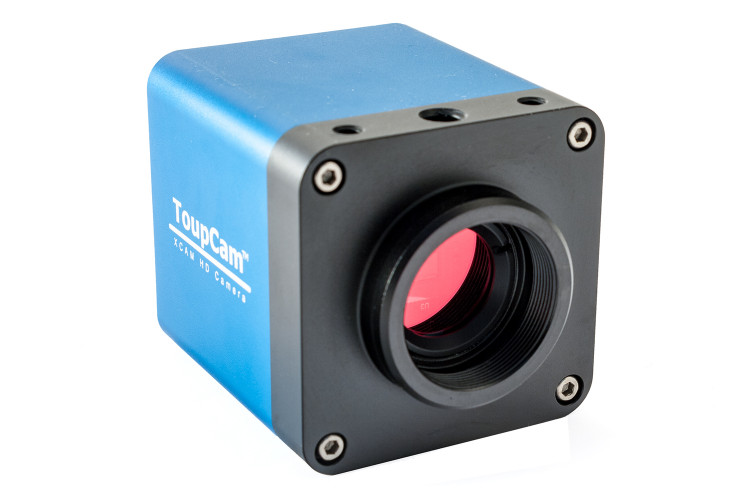

Камера для микроскопа ToupCam XCAM0720PHB
Применение камеры цифровой для микроскопа ToupCam XCAM720PHB
Камера цифровая XCAM0720PHB с интерфейсом HDMI помогает обрабатывать визуальную информацию, полученную во время работы с микроскопом, и обеспечивает потоковую передачу данных на дисплей компьютера или широкоэкранный телевизор. Корпус цифрового устройства изготовлен из алюминия. Применение инфракрасного отсекающего фильтра (ИК-диапазон 380-650 нм) для защиты сенсора и отсутствие подвижных соединений обеспечивают прочное и надёжное решение с увеличенным сроком службы в промышленных условиях.
Целевое назначение: микроскопия, медицина, технический мониторинг, промышленное управление, научные исследования, образовательная деятельность.
Базовые параметры камеры цифровой для микроскопа ToupCam XCAM720PHB
- Высокопроизводительный цветной CMOS сенсор 1.2M / AR0130 с размерами матрицы 4,8 мм x 3,6 мм
- Кадровая частота – 30 кадров/сек
- Размер пикселя – 3,75 x 3,75 мкм
- Ручная и автоматическая регулировка баланса белого и времени выдержки
- Подключение к оборудованию через резьбовое соединение C-mount
- Низкий процент отказов и стабильность работы
- Компактный и прочный алюминиевый корпус
- Поддержка SD-карты, сохранение изображения в формате JPEG с разрешением 1280x720
- Подключение USB мыши
- Устанавливается на окуляры 23,2, 30,0 и 30,5 мм при помощи адаптера-переходника
Работа с камерой ToupCam XCAM720PHB
После подключения на задней панели корпуса в течении 15 сек мигает синим цветом LED индикатор. За это время подгружается софт и камера готова к передаче и обработке данных. По умолчанию установлен режим автоматического баланса белого и автоэкспозиция.
Для работы с камерой используется программное обеспечение XCamView. При перемещении курсора в нижнюю часть экрана становится доступна всплывающая панель управления. Пользователь может установить ручной режим регулировки баланса белого и выставить время экспозиции, отрегулировать уровень шума и контраста, выбрать частоту источника тока и предотвратить мерцание изображения.
Для работы с изображением (масштабирование, «стоп-кадр», вертикальная / горизонтальная ротация) используется панель инструментов в нижней части экрана. Картинка сохраняется SD-карту в формате JPEG с разрешением 1280x720.
Оценка поля зрения и разрешения камеры цифровой ToupCam XCAM720PHB
Для оценки поля зрения используется следующая формула:
F≈ L/(a*b),
где F - поле зрения (мм), L - размер матрицы камеры, a - увеличение объектива микроскопа, b - увеличение адаптера.
Пример расчётов для микроскопа с объективом 10 крат, матрицы камеры 4,8 мм (H) x 3,6 мм (V) и адаптером с кратностью 0,5x;
F(H) ≈ 4,8/(10*0,5) ≈ 0,96 мм
F(V) ≈ 3,6/(10*0,5) ≈ 0,72 мм
Поле зрения составит 0,96 мм x 0,72 мм.
Аналогично оценивается разрешение камеры, только вместо размера матрицы используется размер пиксела:
F(px) ≈ 3,75/(10*0,5) ≈ 0,75 мкм/пиксель
Дополнительную информацию о параметрах цифровых камер для микроскопов и телескопов спрашивайте у менеджеров интернет-магазине Sturman. Размещайте вопросы на сайте или звоните по телефону (495) 989-10-56.
Дополнительные аксессуары в комплекте:
- карта памяти
- HDMI кабель
- руководство пользователя.
- USB мышь
Технические параметры камеры цифровой для микроскопа ToupCam XCAM720PHB
Основные ТТХ |
|
Сенсор |
AR0130 CMOS (Color) |
Развертка |
Прогрессивный |
Максимальное разрешение |
1280x720 (720p) |
Размер сенсора (диагональ матрицы) |
1 / 3” (4,8 мм х 3,6 мм) |
Размер пикселя |
3,75 мкм x 3,75 мкм |
Динамический диапазон | 85,3 Дб |
Сигнал/Шум | 44 Дб |
Чувствительность |
6,5 V/люкс-сек |
Баланс белого |
Автоматическая / ручная регулировка |
Спектральный диапазон |
380-650 нм (с инфракрасным фильтром) |
Частота кадров |
30 кадр/с @ 1280 x 720 |
Бининг |
1x1 |
Экспозиция |
0,21 - 2000 мс |
API |
XCamView |
Температура - эксплуатации - хранения |
10°…+50° -20° … +60° |
Влажность | 30-80 % |
Питание | DC 12V / 1A адаптер питания |
Поддерживаемые операционные системы |
Microsoft Windows
XP / Vista / 7 /8 /10 (32 и 64 bit),
OS X (Mac OS X), Linux |
Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей.
Сигнал/Шум, dB | 44 |
Динамический Диапазон, dB | 85.3 |
Бренд | ToupTek |
Материал корпуса
Материал главной корпусной детали. Детали на которую крепятся все остальные. |
алюминиевый сплав |
Цвет |
синий |
Размер сенсора,'' | 1/3 |
Чувствительность, (V/люкс*сек) | 6.5 |
Max разрешение фото, МР | 1.2 |
Страна происхождения | Китай |
Экспозиция, мс | 0.21 — 2000 |
Максимальная частота кадров, fps | 30 |
Гарантия производителя (лет)
Период времени с момента продажи в течении которого производитель обязуется отремонтировать или заменить изделие бесплатно, в случае обнаружения производственных дефектов, брака. Расходы на пересылку гарантия не покрывает. |
1 |
Габариты (мм) | 50 × 50 × 54 |
Габариты в упаковке, место 1 (мм) | 205 × 175 × 90 |
Вес брутто, место 1 (кг) | 0.47 |
Вес брутто, место 2 (кг) | 1.02 |
Артикул производителя | XP00720HB |
