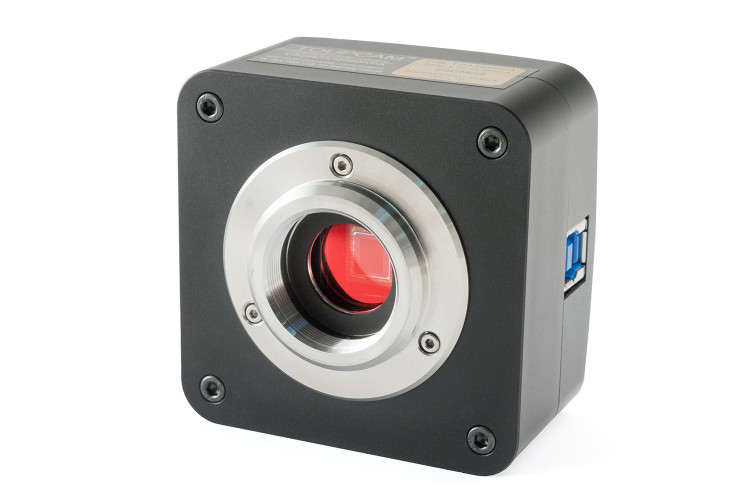

Камера для микроскопа ToupCam U3ISPM16000KPA

Внутренний код: 7805
Есть в наличии
В наличии
38 021 Р Заказать   шт.

Назначение

Цифровая камера ToupCam U3ISPM16000KPA предназначена для совместного использования с цифровыми микроскопами. 12-битный процессор Ultra-fine TM HISP VP существенно повышает качество и скорость обработки данных. А благодаря интерфейсу USB 3. информация передаётся на дисплей ПК или ноутбука со скоростью до 5 Гбит/с (режим реального времени).

Модель подходит для научно-образовательной деятельности и исследований методами флюоресценции, светлого/тёмного поля, для микроскопии, медицины, для анализа и контроля качества в промышленности.

Основные отличия от ToupCam U3CMOS16000KPA:

  • цветной сенсор Panasonic MN34120 CMOS 1/2.3 16М
  • процессор Ultra-fine TM HISP VP с частотой до 30 кадров/секунду

Параметры и функции

  • Цветной CMOS сенсор Panasonic MN34120 1/ 2,3 (6,18 мм х 4,67 мм)
  • Тактовая частота 54 МГц, цветные мозаичные фильтры R, G, B
  • Размер пикселя 1,335x1,335 мкм
  • Максимальное разрешение: для фото - 16 Мп, для видео 4648x3506 пикселей
  • Процессор Ultra-fine TM HISP VP с кадровой частотой до 30 кадров/секунду
  • RAW конвертер, обработка данных с разрядностью 12 бит
  • Фирменное программное обеспечение ToupView
  • Интерфейс USB 3.0, до 5 Гбит/сек
  • Поддержка ОС Windows 7/8/10, Mac OS X, Linux
  • Цельнолитой алюминиевый корпус
  • Работа при -10°C
  • Встроенный ИК-фильтр
  • Питание: через порт ПК USB 3.0
  • Резьбовое соединение C-mount

Особенности конструкции и использования

Благодаря USB 3.0 интерфейсу и 12-битному АЦП Ultra-fine TM HISP VP камера отличается очень высокой скоростью обработки и передачи данных (до 30 кадров/сек.). В режиме реального времени можно устранить эффект «мозаики», выставить баланс белого, время выдержки, увеличение, отрегулировать насыщенность, яркость, контрастность, провести цветокоррекцию. После минимальной обработки оцифрованные данные записываются в 8 или 12-битный RAW файл (максимальное разрешение для фото - 16 Мп, для видео 4648x3506 пикселей). Затем изображение корректируется в программе ToupView и сохраняется в одном из стандартных форматов. При конвертации исходник не модифицируется, так что фото и видео можно многократно переделывать и улучшать.

Цельнолитой алюминиевый корпус не имеет подвижных элементов и рассчитан на длительную эксплуатацию даже при низких температурах (до -10°C). Встроенный в защитное стекло матрицы IR-cut фильтр не пропускает инфракрасное излучение с длиной волны более 650 нм. Для правильной работы и питания устройства требуется подключение только к USB3.0.

Камера монтируется на микроскоп с резьбовым соединением C-Mount. На микроскоп с окулярами 23,2, 30,0, 30,5 мм устанавливается с помощью специальных переходников (приобретаются отдельно).

Поле зрения и разрешение

Для оценки поля зрения используется формула F≈ L/(a*b), где F - поле зрения (мм), L - размер матрицы, a - увеличение объектива, b - увеличение адаптера.

Для оценки разрешения F(px) вместо размера матрицы используется размер пикселя (L).

Пример 1.
Микроскоп с объективом 10x.
Камера ToupCam U3ISPM16000KPA с матрицей 6,18 мм (H) на 4,67 мм (V) и пикселем 1,335x1,335 мкм.
Адаптер 0,5x.
Расчётное поле зрения:
по горизонтали F(H) ≈6,18/(10*0,5) ≈ 1,24 мм
по вертикали F(V) ≈ 4,67/(10*0,5) ≈ 0,93 мм
Расчётное разрешение F(px) = 1,335/(10*0,5) =0,27 мкм/пиксель


Цифровую камеру для микроскопа ToupCam U3ISPM16000KPA, переходники и другие дополнительные аксессуары можно заказать и купить в интернет-магазине Sturman (Штурман). Размещайте заказ на сайте или звоните по телефону (495) 989-10-56.


В коробке с камерой:

  • Кабель USB 3.0 (тип А — тип В), длина 2 м
  • CD (драйвер и утилиты)
  • Адаптер FMA050

Технические параметры

Основные ТТХ


Сенсор

Panasonic MN34120 CMOS (Color)

Развертка

прогрессивная

Максимальное разрешение

4648x3506 (16,295,888 пикселей)

Размер сенсора (диагональ матрицы)

1 / 2.3” (6,18 мм х 4,67 мм)

Размер пиксела

1,335 мкм x 1,335 мкм

Спектральный диапазон

380-650 нм (с инфракрасным фильтром)

Частота (кадров/сек) / разрешение (пикселей)

до 16 / 4648x3506;

до 30 / 2304x1750;

до 27 / 1536x1168

Бининг

1x1

2x2

3x3

Экспозиция

0,2 мс — 2 с

Баланс белого Авто/ вручную
USB USB 3.0
Питание от USB порта ПК
Температура, град.Цельсия -10...+50
Влажность, % 30...80
Размеры, мм 67x67x55
Вес, кг
0,37

Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей.

Разрешение матрицы 16
Бренд ToupTek
Материал корпуса

Материал главной корпусной детали. Детали на которую крепятся все остальные.

алюминиевый сплав
Цвет черный
Размер сенсора,'' 1/2.3
Max разрешение фото, МР 16
Max разрешение видео, pxl 4648 × 3506
Страна происхождения Китай
Максимальная частота кадров, fps 16
Габариты (мм) 67 × 67 × 55
Габариты в упаковке, место 1 (мм) 145 × 150 × 100
Вес нетто (кг) 0.37
Вес брутто, место 1 (кг) 0.61
