Информационные технологии развиваются непрерывно, изменяются подходы и методы изучения объектов в медицине и микробиологии. Помимо микроскопического оборудования и соответствующих компонентов (фильтры, объективы и пр.) для проведения подробных исследований требуется выбрать цифровую камеру, параметры которой удовлетворяют поставленным целям и задачам.

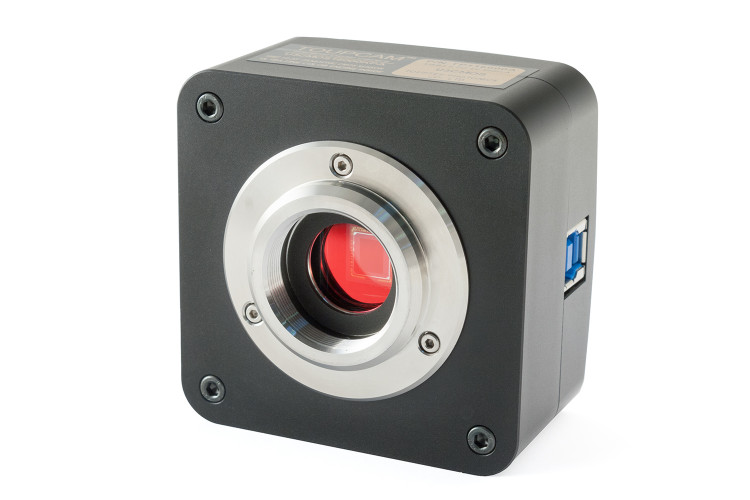

Цифровая камера для микроскопов ToupCam U3CMOS16000KPA получает, передаёт и воспроизводит на экране компьютера или ноутбука фото и видеоинформацию, полученную в процессе работы микроскопа. Передача сигнала происходит в режиме текущего времени, полный контроль над работой камеры, обработка и анализ данных выполняется с помощью программы ToupView. Устройство предназначено для медицинских и лабораторных исследований, научно-исследовательской и образовательной работы, промышленного управления технологическими процессами.
В отличие от CCD, CMOS (complementary metal-oxide-semiconductor) или КМОП-матрица объединяет аналоговую и цифровую части, и выполняет индивидуальную обработку каждого пикселя. Важное преимущество КМОП технологии — сокращение энергопотребления в статическом состоянии. Кадрирование помогает уменьшить размер захваченного изображения и увеличить скорость считывания (по сравнению с ПЗС-сенсорами). Каскадное усиление повышает чувствительность матрицы в условиях недостаточного освещения и улучшает балансировку белого. Цифровые камеры серии U3CMOS отличаются от UCMOS улучшенным высокоскоростным интерфейсом USB 3.0:
Для правильной работы устройства требуется подключение только к USB3.0.
Корпус камеры изготовлен из смеси цинка и алюминия. Применение инфракрасного отсекающего фильтра (диапазон 380-650 нм) для защиты сенсора и отсутствие подвижных соединений обеспечивает прочное и надёжное решение с увеличенным сроком службы в промышленных условиях. Переходники и другие дополнительные аксессуары заказывайте и приобретайте в интернет-магазине Sturman. Размещайте вопросы на сайте или звоните по телефону (495) 989-10-56.
Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.
Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя
Для оценки поля зрения камеры с микроскопом используется формула:
F≈ L/(a*b),
где F - поле зрения (мм), L - размер матрицы, a - увеличение объектива, b - увеличение адаптера.
Выполнение расчётов для микроскопа с объективом 10x, камеры с матрицей 6,18 мм (H) x 4,66 мм (V) и адаптером 0,5x.
F(H)≈6,18/(10*0,5) ≈ 1,23 мм
F(V)≈4,66/(10*0,5) ≈ 0,93 мм
Поле зрения составит 1,23x0,93 мм.
Для оценки разрешения используются размер пикселя:
F(px) = 1,335/(10*0,5) =0,27 мкм/пиксель
Прибор комплектуется:
| Основные ТТХ |
|
| Сенсор | Aptina MN34120 CMOS (Color) |
| Развертка | Прогрессивная |
| Максимальное разрешение | 4632x3488 (примерно 16,000,000 пикселей) |
| Размер сенсора | 1/ 2,33” (6,18x4,66 мм) |
| Размер пикселя | 1,335x1,335 мкм |
| Спектральный диапазон | 380 – 650 нм (с ИК-фильтром) |
| Частота кадров | 6 кадр/с @ 4632 x 3488, 15кадр/с @2320 x 1740, 26кадр/с @1536 x 1160 |
| Бининг | 1x1, 2x2, 2x3 |
| Экспозиция | 0,2-2000 мс |
| Баланс белого | есть |
| API | Native C/C++, C#, DirectShow, Twain Control |
| Температура рабочая, °С | -10°…+50° |
| Влажность при эксплуатации | 30-80% |
| Питание | DC 5V от USB порта ПК |
| Поддерживаемые операционные системы | Microsoft Windows XP / Vista / 7 /8 / 10 (32 & 64 bit) для работы в Windows 10 / 11 требуется обновить ПО (с нашего сайта или сайта производителя, ссылка в тексте) OS X (Mac OS X), Linux |
| Требования к ПК | Intel Core2 2.8GHz или выше Память более 2Гб USB2.0 High-speed Port Монитор более 17'' CD-ROM |
