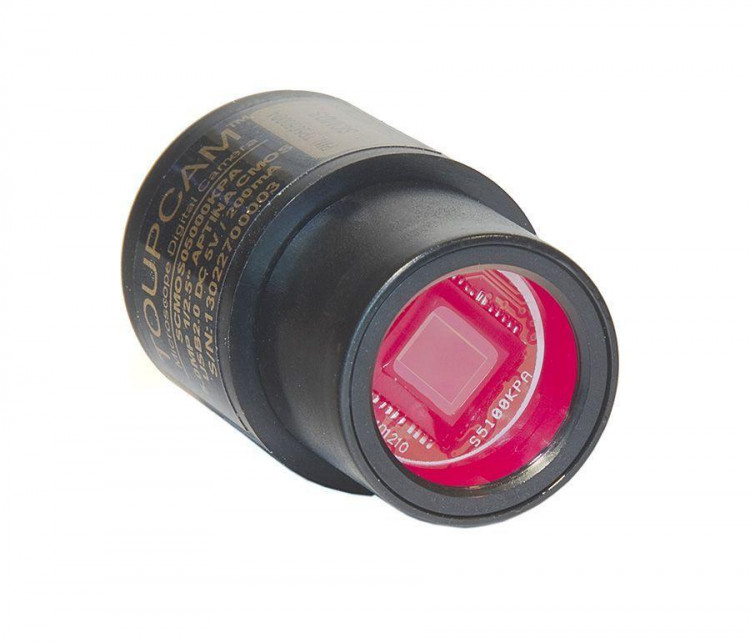

Цифровая окулярная камера для микроскопов ToupCam SCMOS02000KPA предназначена для применения в области микроскопии и медицины, научно-образовательной или технической деятельности; совместима с большинством микроскопов (моно-, бино- и тринокулярными) отечественного и зарубежного производства. Благодаря высокоскоростному интерфейсу USB2.0 вся информация, полученная во время работы с образцами, отображается в режиме реального времени на экране монитора.
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой
F≈ L/(a*b),
F - поле зрения в мм,
L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера (b=1).
Например, имеется микроскоп с объективом 10x, камера ToupCam SCMOS02000KPA с размерами матрицы 4,73мм(H) x 2,52мм(V) и адаптером с увеличением 1x
F(H)≈4,73/(10*1)≈ 0,5мм
F(H)≈ 2,52/(10*1)≈ 0,4мм
Поле зрения камеры ToupCam SCMOS02000KPA с адаптером 1x и с микроскопом c объективом 10x составляет 0,5мм x 0,4мм
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя
F(px)= 5,6/(10*1)=0,6 мкм/пиксель
Цифровая окулярная камера ToupCam SCMOS2000KPA выполнена в корпусе из сплавов алюминия. Встроенный инфракрасный фильтр (IR-CUT) убирает лишние шумы и позволяет добиться оптимального изображения в естественном цвете, отсекая всё инфракрасное излучение в диапазоне от 700 - 750 нм. Диаметр окуляра самой камеры – 23,2 мм, поэтому для работы с микроскопами, у которых окуляры имеют посадочный диаметр 30,0 мм и 30,5 мм, используются специальные переходники.
Поле зрения у всех камер ToupCam SCMOS соответствует примерно окуляру 32x (поле измерялось на микроскопе Levenhuk 50L NG).
Камера создана на основе технологии, которая отличается от других MOS структур меньшим энергопотреблением, более высокой скоростью и интеграцией различных процессов в одном чипе, что позволило сделать устройства на базе этой технологии более компактными.
Обмен данными между камерой ToupCam SCMOS02000KPA и компьютером происходит с помощью интерфейса USB 2.0, позволяя воспроизводить всю необходимую информацию на экране монитора в реальном времени (без использования дополнительного оборудования). Поддерживается большинство операционных систем (Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux.
Установленное программное обеспечение позволяет получать, редактировать и сохранять фотографии изучаемых объектов в большинстве форматов (BMP, TIFF, JPG, PICT, TFT и другие), записывать видеофайлы в формате AVI или MPEG. Выполняется поддержка программ для обмена текстовыми / видео сообщениями (Skype и пр.) в режиме реального времени.
В процессе работы камеры параметры экспозиции и баланс белого корректируются автоматически, обеспечивая естественную цветопередачу изображения. Также можно изменять вручную яркость, контраст и насыщенность цвета видимой картинки.
Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.
Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя
Комплект поставки:
Все дополнительные аксессуары, в том числе переходники с 23,2 мм на 30,0 и 30,5 мм, Вы можете заказать и приобрести в нашем интернет-магазине.
Эксперты нашего интернет-магазина предоставят самую полную информацию об основных характеристиках и конструктивных особенностях окулярной цифровой камеры ToupCam SCMOS02000KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.
| Основные ТТХ | SCMOS02000KPA |
| Сенсор | APTINA CMOS(Color) |
| Развертка | Прогрессивный |
| Максимальное разрешение | 1600 x 1200 (примерно 2,000,000 пикселей) |
| Размер сенсора (диагональ матрицы) | 1/ 3,2” (4,73 мм x 3,52 мм, диагональ 5,90 мм) |
| Размер пиксела | 2,8 мкм х 2,8 мкм |
| Чувствительность | 1,0 v/люкс-сек (550нм) |
| Динамический диапазон | 71 дБ |
| АЦП | 8bit R.G.B на ПК |
| Сигнал/Шум | 42,3 дБ |
| Спектральный диапазон | 380-650 нм (с инфракрасным фильтром) |
| Частота кадров | 5 кадр/с @ 1600x1200, 7,5 кадр/с @ 1280x1024, 20 кадр/с @ 800x600, 30 кадр/с и др. |
| Бининг | |
| Экспозиция | Автоматическая / ручная настройка |
| Квантовая эффективность | - |
| API | DirectShow, Twain |
| Поле зрения | соответствует ~ 32х |
| Температура | -10°…+50° |
| Влажность | 30-80% |
| Питание | 5В от USB порта |
| Поддерживаемые операционные системы | Microsoft Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux для работы в Windows 10 / 11 требуется обновить ПО (с нашего сайта или сайта производителя, ссылка в тексте) |
| Требования к ПК | Core2 2.8GHz или выше Память более 2Гб USB2.0 Монитор более 17'' CD-ROM |
