Цифровая камера для микроскопов ToupCam U3CMOS05100KPA с интерфейсом USB 3.0 используется в таких областях, как микроскопия, медицина, машинное зрение, веб-наблюдение, применяются в совместном использовании с испытательным оборудованием полупроводниковыми приборами. Информация передаётся непосредственно на экран монитора ПК в режиме реального времени
С помощью специальных переходников цифровую камеру можно установить на микроскоп с окулярами 23,2 мм, 30,0 мм, 30,5 мм или использующих резьбовое соединение C-mount.
Примеры фото и видео от нашего клиента.
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой
F≈ L/(a*b),
F - поле зрения в мм,
L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.
Например, имеется микроскоп с объективом 10x, камера ToupCam U3CMOS05100KPA с размерами матрицы 5,7мм(H) x 4,28мм(V) и адаптером с увеличением 0,5x
F(H)≈5,7/(10*0,5)≈ 1,1мм
F(V)≈ 4,28/(10*0,5)≈ 0,9мм
Поле зрения камеры ToupCam U3CMOS05100KPA с адаптером 0,5x и с микроскопом c объективом 10x составляет 1,1мм x 0,9мм
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя
F(px)= 2,2/(10*0,5)=0,4 мкм/пиксель
Камера ToupCam U3CMOS05100KPA линейки U3CMOS - это цифровая камера с высокоскоростным интерфейсом USB 3.0 (скорость передачи данных возрастает до 5 Гбит/с – по сравнению с USB 2.0) и матрицей , которая обеспечивает высокий уровень быстродействия прибора, уменьшая при этом энергозатраты и стоимость оборудования. Цифровая камера подключается к ПК с помощью кабеля USB 3.0, позволяя воспроизводить всю необходимую информацию на экране монитора в реальном времени. Обратите внимание, что при подключении к USB2.0 камера не работает.
Поддерживаются операционные системы Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux и среда разработки , используемая в управлении техническими объектами и технологическими процессами. Для разработки собственного программного обеспечения предоставляется комплект средств разработки c поддержкой С/С++, C#, DirectShow и Twain.
Программное обеспечение камеры многофункционально, позволяет осуществлять предварительный просмотр текущего изображения, сохранять (в формате BMP, JPEG, PNG, TIFF и т.д.) и редактировать фотографии изучаемых объектов, записывать видеофайлы (в формате поддерживаемых системой кодеков) и проводить обработку полученных материалов. Баланс белого цвета выполняется как вручную, так и автоматически, и позволяет получить изображения с естественной цветопередачей.

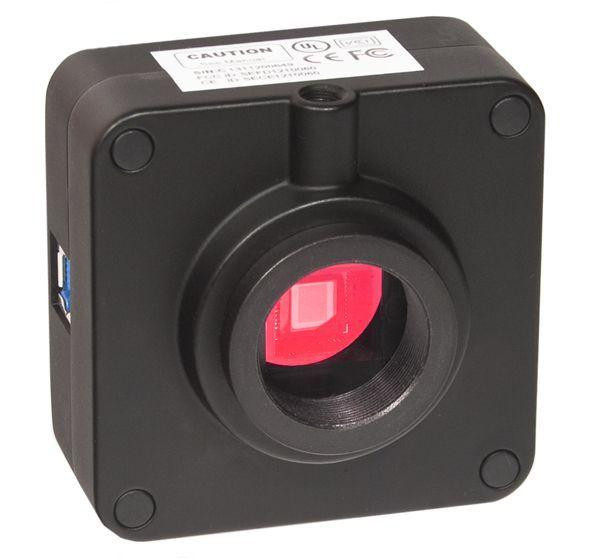

Корпус ToupCam U3CMOS05100KPA выполнен из анодированного алюминия, обеспечивает длительный срок эксплуатации и надёжную работу прибора практически в любых условиях. Использование IR-CUT фильтра позволяет отсекать все инфракрасное излучение в диапазоне от 700 - 750 нм.
Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.
Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя
При необходимости Вы можете заказать переходники с 23,2 мм на 30,0 мм и 30,5 мм в нашем интернет-магазине.
Эксперты нашего интернет-магазина предоставят самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam U3CMOS05100KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.
Microsoft Windows XP / Vista / 7 /8 / 10 (32 & 64 bit) OS X (Mac OS X), Linux
для работы в Windows 10 / 11 требуется обновить ПО (с нашего сайта или сайта производителя, ссылка в тексте)
| Основные ТТХ | U3CMOS05100KPA |
| Сенсор | APTINA MT9P006 CMOS(Color) |
| Развертка | Прогрессивный |
| Максимальное разрешение | 2560 x 1922 (примерно 5,000,000 пикселей) |
| Размер сенсора (диагональ матрицы) | 1/ 2,5” (5,70 мм x 4,28 мм, диагональ 7,13 мм) |
| Размер пикселя | 2,2 мкм х 2,2 мкм |
| Чувствительность | 1,76 v/люкс-сек (550нм) |
| Динамический диапазон | 67,74 дБ |
| АЦП | 12bit , 8bit R.G.B на ПК |
| Сигнал/Шум | 38,5 дБ |
| Спектральный диапазон | 380-650 нм (с инфракрасным фильтром) |
| Частота кадров | 14,5 кадр/с @ 2560x1922, 39 кадр/с @ 1280x960, 101 кадр/с @ 640x480 |
| Бининг | 1 x 1, 2 x 2, 4 x 4 |
| Экспозиция | 0,05 мс - 2 с |
| Квантовая эффективность | - |
| API | Native C/C++, C#, Directshow, Twain, Labview |
| Поле зрения | |
| Температура | -10°…+50° |
| Влажность | 30-80% |
| Питание | 5 В от USB порта |
| Поддерживаемые операционные системы | |
| Требования к ПК | Core2 2.8 GHz или выше Память более 2Гб USB3.0 Монитор более 17'' CD-ROM |
