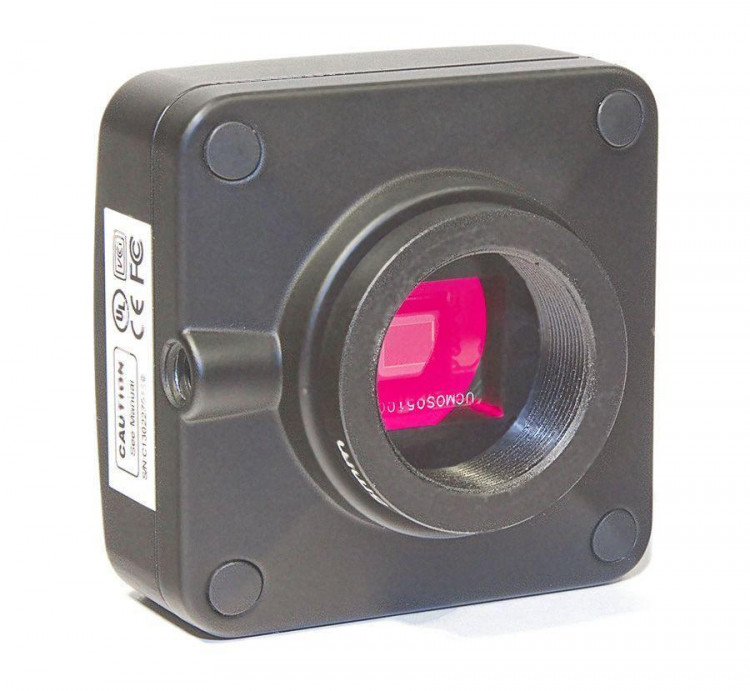

Основное назначение цифровой камеры для микроскопов ToupCam UCMOS00350KPA
Цифровая камера для микроскопов ToupCam UCMOS00350KPA предназначена для отображения на экране монитора любой визуальной информации, полученной с помощью микроскопа. Совместима с большинством микроскопов (отечественного и зарубежного производства) с окулярами 23,2 мм, 30,0 мм, 30,5 мм или использующих стандарт резьбового крепления . Большой выбор моделей в линейке ToupCam UCMOS USB 2.0 позволит подобрать цифровую камеру для любых целей (Machine Vision, медицинских, образовательных, научно-технических) и c помощью переходников установить на микроскоп.
Расчет поля зрения и разрешения камеры для микроскопов ToupCam CMOS00350KPA
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой
F≈ L/(a*b),
F - поле зрения в мм, L - размер матрицы, a - увеличение объектива, b- Увеличение адаптера.
Например, имеется микроскоп с объективом 10x, камера ToupCam CMOS00350KPA с размерами матрицы 3,58 мм (H) x 2,69 мм (V) и адаптером с увеличением 0,37x
F(H)≈3,58/(10*0,37)≈ 1 мм
F(H)≈ 2,69/(10*0,37)≈ 0,7 мм
Поле зрения камеры ToupCam CMOS00350KPA с адаптером 0,37x и с микроскопом c объективом 10x составляет 1 мм x 0,7 мм
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя
F(px)= 5,6/(10*0,37)=1,5 мкм/пиксель
Основные характеристики цифровой камеры для микроскопов ToupCam UCMOS00350KPA
Максимальное разрешение 640x480 пикс
Диагональ матрицы – 1 /4 “ (3,58 мм x 2,69 мм, диагональ 4,48 мм)
Размер пикселя - 5,6х5,6 мкм
В комплекте адаптер C-mount на 23,2 мм и кратностью 0,37х
Конструктивные особенности цифровой камеры для микроскопов ToupCam UCMOS00350KPA
Корпус ToupCam UCMOS00350KPA изготовлен из анодированного алюминия, что обеспечивает надёжную работу прибора практически в любых условиях. Для защиты сенсора используется IR-CUT фильтр высокого качества, который отсекает все инфракрасное излучение от 700-750 нм.
Цифровые камеры линейки UCMOS разработаны на базе (отличающейся низким уровнем энергопотребления и объединением на одной платформе аналоговой, цифровой частей), соединяются с компьютером с помощью высокоскоростного интерфейса USB 2.0 (скорость передачи может достигать 480 Мбит/с). Также возможно подключение камеры ToupCam UCMOS00350KPA через порт USB 3.0, при этом скорость передачи данных останется на уровне USB 2.0.
Цифровая камера для микроскопов ToupCam UCMOS00350KPA поддерживает большинство операционных систем (Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux), а также среду разработки (используется при работе с системами по сбору и обработке данных, для управления технологическими процессами на производстве). Для разработки собственного программного обеспечения предоставляется комплект средств разработки c поддержкой С/С++, DirectShow и Twain.
ToupCam UCMOS00350KPA позволяет получать высококачественное цифровое изображение в реальном времени. Многофункциональное программное обеспечение ToupView позволяет вести предварительный просмотр текущего изображения, записывать видеофайлы (в формате поддерживаемой системы кодеков), получать фотографии объекта (в большинстве форматов (BMP, JPEG, PNG, TIFF и т.д.)) с возможностью последующего редактирования и проводить необходимые линейные измерения и вычисления. Возможен просмотр изображения в полноэкранном режиме.
Ручная и автоматическая настройка баланса белого позволяет получить естественные цвета. Большой размер пикселей (5,6 х 5,6 мкм) позволяет получить изображение высокой четкости даже при умеренном освещении.
Комплект поставки:
Камера для микроскопов ToupCamUCMOS00350KPA
Кабель USB 2.0 длиной 1,8 м
CD-диск с программным обеспечением ToupView и драйверами устройства
Адаптер C-mount на 23,2 мм и кратностью 0,37х
Руководство эксплуатации
Гарантийный талон
Эксперты нашего интернет-магазина предоставят самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam UCMOS00350KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.
Технические характеристики цифровой камеры для микроскопов ToupCam UCMOS00350KPA
Основные ТТХ
UCMOS00350KPA
Сенсор
APTINA MT9V011 CMOS (Color)
Развертка
Прогрессивный
Максимальное разрешение
640x480(примерно 350,000 пикселей))
Размер сенсора (диагональ матрицы)
1/ 4” (3,58 мм x 2,69 мм ,диагональ 4,48 мм)
Размер пиксела
5,6 мкм x 5,6 мкм
Чувствительность
1,9 v/люкс-сек (550нм)
Динамический диапазон
60,0 дБ
АЦП
10bit , 8bit R.G.B на ПК
Сигнал/Шум
45 дБ
Спектральный диапазон
380-650 нм (с инфракрасным фильтром)
Частота кадров
30 кадр/с 640 x 480,
80 кадр/с 320 x 240
Бининг
1x1, 2x2
Экспозиция
0,11 – 192,46 мс
Квантовая эффективность
35%
API
Native C/C++, C#, Directshow, Twain, Labview
Поле зрения
примерно соответсвует 16х окуляру
Температура
-10°…+50°
Влажность
30-80%
Питание
5 В от USB порта
Поддерживаемые операционные системы
Microsoft Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux
Требования к ПК
Core2 2.8 GHz или выше Память более 2 Гб USB 2.0 Монитор более 17'' CD-ROM
