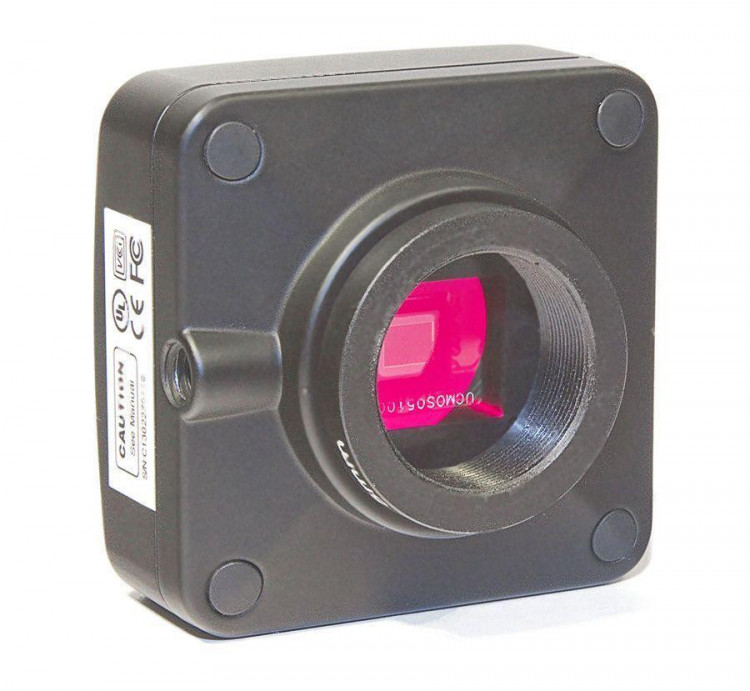

Камера для микроскопа ToupCam UCMOS01300KPA

Основное назначение цифровой камеры для микроскопов ToupCam UCMOS01300KPA

Цифровая камера для микроскопов ToupCam UCMOS01300KPA разработана для совместного использования с микроскопами и используется для решения задач в области медицины, микроскопии, научно-технических исследований и образовательной деятельности. Прибор совместим с большинством моделей микроскопов отечественного и зарубежного производства, с окулярами 23,2 мм, 30,0 мм, 30,5 мм или использующих C-mount (стандарт резьбового крепления объективов, применяемый для микросъёмки с помощью тринокулярных микроскопов).

Расчет поля зрения и разрешения камеры для микроскопов ToupCam UCMOS01300KPA

Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой

F≈ L/(a*b),

F - поле зрения в мм,
L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.

Например, имеется микроскоп с объективом 10x, камера ToupCam UCMOS01300KPA с размерами матрицы 3,7 мм (H) x 4,6 мм (V) и адаптером с увеличением 0,5x

F_(H)≈3,7/(10*0,5)≈ 0,7 мм

F_(H)≈ 4,6/(10*0,5)≈ 0,9 мм

Поле зрения камеры ToupCam UCMOS01300KPA с адаптером 0,5x и с микроскопом c объективом 10x составляет 0,7 мм x 0,9 мм

Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя

F_(px)= 3,6/(10*0,5)=0,7 мкм/пиксель

Основные характеристики цифровой камеры для микроскопов ToupCam UCMOS01300KPA

• Максимальное разрешение 1280x1024 пикс
• Диагональ матрицы – 1 /3 “ (3,7 мм x 4,6 мм, диагональ 5,9 мм)
• Размер пикселя - 3,6х3,6 мкм
• Интерфейс - USB 2.0
• В комплекте адаптер C-mount на 23,2 мм и кратностью 0,5х
• Поддерживается ОС Windows 10
• Динамический диапазон – 71,0 дБ
• Поле зрения примерно соответствует 16х окуляру

Конструктивные особенности цифровой камеры для микроскопов ToupCam UCMOS01300KPA

Матрица цифровой камеры ToupCam UCMOS01300KPA выполнена по технологии CMOS (эта технология обладает более высоким быстродействием и меньшим энергопотреблением по сравнению ССD). С помощью высокоскоростного интерфейса USB 2.0 камера соединяется с компьютером, позволяя воспроизводить всю необходимую информацию на экране монитора в реальном. При подключении через порт USB 3.0 (имеющихся в новых моделях компьютеров) скорость передачи данных останется на уровне USB 2.0.

Корпус цифровой камеры ToupCam UCMOS01300KPA выполнен из анодированного алюминия, обеспечивает длительный срок эксплуатации и надёжную работу прибора. Камера оснащена высококачественным IR-CUT фильтром, который отсекает все инфракрасное излучение от 700-750 нм.

Поддерживается большинство операционных систем, таких как Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux, а также среда разработки LabView, используемая в системах сбора обработки данных и в управлении техническими объектами и технологическими процессами. Для разработки собственного программного обеспечения пользователю предоставляется комплект средств разработки c поддержкой С, С++, C#, DirectShow и Twain.

Программное обеспечение камеры ToupCam UCMOS01300KPA многофункционально, позволяет осуществлять предварительный просмотр текущего изображения (в обычном или полноэкранном режиме), делать фотографии изучаемых объектов (с возможность дальнейшего редактирования), записывать видеофайлы и проводить обработку полученных материалов. Полученные изображения можно сохранить в большинстве форматов (BMP, JPEG, PNG, TIFF и т.д.), формат видеофайла зависит от поддерживаемой системы кодеков.

Баланс белого выполняется как вручную, так и автоматически, и позволяет получить изображение с естественной цветопередачей. Матрица с разрешением 1280 х 1024 пикс (размер пикселей 3,6 х 3,6 мкм) обеспечивает чёткое изображение с качественной прорисовкой элементов.

Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.

Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя Touptek.

Комплект поставки:

• Камера для микроскопов ToupCam UCMOS01300KPA
• Кабель USB 2.0 длиной 1,8 м
• CD-диск с программным обеспечением ToupView и драйверами устройства
• Руководство эксплуатации
• Адаптер C-mount на 23,2 мм и кратностью 0,5х
• Гарантийный талон

При необходимости Вы можете заказать переходники с 23,2 мм на 30,0 мм и 30,5 мм в нашем интернет-магазине.

Эксперты нашего интернет-магазина предоставят самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam UCMOS01300KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.

Технические характеристики цифровой камеры для микроскопов ToupCam UCMOS01300KPA
