Камера для микроскопа ToupCam Xcam0720P-H HDMI

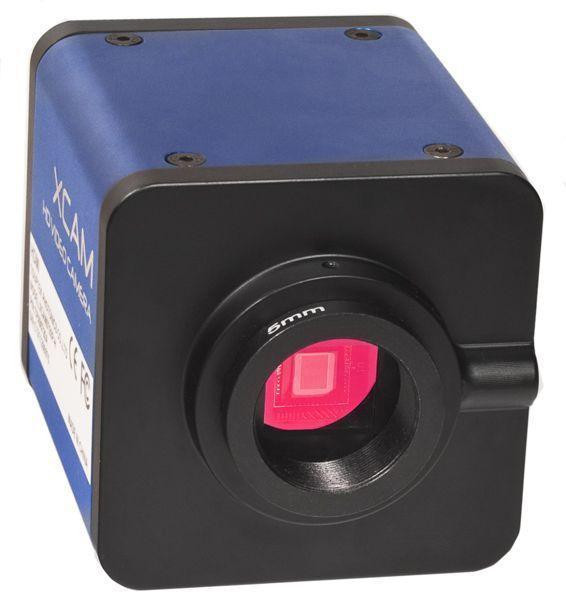

Камера для микроскопа ToupCam Xcam0720P-H HDMI - фото 1
Камера для микроскопа ToupCam Xcam0720P-H HDMI 1
Камера для микроскопа ToupCam Xcam0720P-H HDMI 2
Камера для микроскопа ToupCam Xcam0720P-H HDMI 3
Камера для микроскопа ToupCam Xcam0720P-H HDMI 4
Камера для микроскопа ToupCam Xcam0720P-H HDMI 5
Камера для микроскопа ToupCam Xcam0720P-H HDMI 6
Камера для микроскопа ToupCam Xcam0720P-H HDMI 7
Камера для микроскопа ToupCam Xcam0720P-H HDMI 8
Камера для микроскопа ToupCam Xcam0720P-H HDMI 9
Камера для микроскопа ToupCam Xcam0720P-H HDMI 10
Внутренний код: 5698
В наличии
Цена:
29 312 руб.
К сравнению
Доставка в Москва
Доставим этот товар бесплатно Все варианты
Нужна консультация по товару?
Задать вопрос менеджеру
Категории товара
  • Описание

    Основное назначение камеры для микроскопа ToupCam Xcam0720P-H HDMI

    Камера для микроскопа ToupCam Xcam0720P-H HDMI предназначена для обработки визуальной информации, полученной в ходе изучения (исследования) объекта. Все данные могут передаваться на экран монитора ПК или непосредственно на экран телевизора. Целевое назначение – промышленное использование, машинное зрение, образование и медицинский анализ.

    Расчет поля зрения и разрешения камеры для микроскопов ToupCam Xcam0720P-H HDMI

    Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой

    F≈ L/(a*b),

    F - поле зрения в мм,
    L - размер матрицы,
    a - увеличение объектива,
    b- Увеличение адаптера.

    Например, имеется микроскоп с объективом 10x, камера ToupCam Xcam0720P-H HDMI с размерами матрицы 5,7 мм (H) x 4,28 мм (V) и адаптером с увеличением 0,5x

    F(H)≈5,7/(10*0,5)≈ 1,1 мм

    F(v)≈ 4,28/(10*0,5)≈ 0,9 мм

    Поле зрения камеры ToupCam Xcam0720P-H HDMI с адаптером 0,5x и с микроскопом с объективом 10x составляет 1,1мм x 0,9мм

    Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя

    F(px)= 2,2/(10*0,5)=0,4 мкм/пиксель

    Основные характеристики камеры для микроскопа ToupCam Xcam0720P-H HDMI

    • Максимальное разрешение - 1280x720 пикс
    • Диагональ матрицы – 1 /2,5“ (5,70 мм x 4,28 мм, диагональ 7,13 мм)
    • Размер пикселя - 2,2х2,2 мкм
    • Динамический диапазон – 70,1 дБ, соотношение сигнал/шум – 38,1 дБ
    • Поле зрения примерно соответствует окуляру 16х

    Конструктивные особенности камеры для микроскопа ToupCam Xcam0720P-H HDMI

    Серия камер xCAM – это камеры с VGA или HDMI (High Definition Multimedia Interface) интерфейсом, которые обеспечивают потоковую передачу данных непосредственно на экран монитора или телевизора высокой четкости.

    Камера для микроскопов ToupCam Xcam0720P-H HDMI оснащена высококачественной матрицей (максимальное разрешение видео 1280 х 720 точек, размер пикселя 2,2 мкм х 2,2 мкм) и одним из самых мощных цифровых сигнальных процессоров из серии TI DaVinci. Это обеспечивает высокую скорость при стандарте 720p (стандарт с прогрессивной (построчной) развёрткой) с частотой до 30 кадров в секунду, превосходную передачу цвета и высокое качество изображения.

    Экранное меню выводится на экран с помощью нажатия кнопки CURSOR (на экране сразу же отображается масштабная шкала, двойные вертикальная и горизонтальная линии, перекрёстная линия). С помощью других функциональных кнопок пользователь может установить автоматическую настройку баланса белого и параметров экспозиции, получить фото и видеоизображение объекта с возможностью сохранения данных на SD-карту (камера оснащена разъемом для установки карты памяти).

    Корпус камеры ToupCam Xcam0720P-H HDMI выполнен из алюминиевых сплавов, окрашен в голубой цвет. Встроенный IR-CUT (инфракрасный) фильтр отсекает всё инфракрасное излучение от 700 - 750 нм, обеспечивая оптимальный цветовой баланс изображения.

    С помощью специальных переходников цифровую камеру можно установить на микроскоп с окулярами 23,2 мм, 30,0 мм и 30,5 мм.

    Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.

    Комплект поставки

    • камера для микроскопов ToupCam Xcam0720P-H HDMI
    • блок питания 12В 1А с переходником на евророзетку
    • руководство пользователя

    Все дополнительные аксессуары, в том числе переходники c С-Mount на 23,2 мм, 30,0 мм и 30,5 мм, вы можете заказать и приобрести в нашем интернет-магазине.

    Эксперты нашего интернет-магазина предоставят самую полную информацию об основных характеристиках и конструктивных особенностях камеры для микроскопов ToupCam Xcam0720P-H HDMI. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.

    Технические характеристики цифровой камеры ToupCam Xcam0720P-H HDMI

    Основные ТТХ

    ToupCam Xcam0720P-H HDMI

    Сенсор

    Micron MT9P0.31 CMOS (Color)

    Развертка

    Прогрессивный

    Максимальное разрешение

    1280 х 720

    Размер сенсора (диагональ матрицы)

    1/ 2,5” (5,70 мм x 4,28 мм, диагональ 7,13 мм)

    Размер пиксела

    2,2 мкм х 2,2 мкм

    Чувствительность

    1,4 v/люкс-сек (550нм)

    Динамический диапазон

    70,1 дБ

    Сигнал/Шум

    38,1 дБ

    Спектральный диапазон

    380-650 нм (с инфракрасным фильтром)

    Частота кадров

    30 кадр/с @ 1280х720

    Бининг

    1 x 1

    Экспозиция

    0,21 – 33 мс

    Поле зрения

    соответствует примерно 16х

    Температура -10°…+50°
    Влажность 30-80%
    Питание 12В 1А
    Вес 0,47 кг
    Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей
    Характеристики
    БрендToupTek
    Сигнал/Шум, dB38,1
    Динамический Диапазон, dB70,1
    Материал корпусаалюминиевый сплав
    Покрытие корпусалакокрасочное
    Цветчерный
    Размер сенсора,''1/2.5
    Чувствительность, (V/люкс*сек)1,4
    Max разрешение фото, МР5.0
    Экспозиция, мс0,21 - 33000
    Максимальная частота кадров, fps 30
    Артикул производителяTPX00720A
    Страна происхожденияКитай
    Гарантия производителя (лет)1
    Габариты (мм)100 × 70 × 70
    Вес нетто (кг)0,47
    Габариты в упаковке, место 1 (мм)105 × 105 × 80
    Габариты в упаковке, место 2 (мм)105 × 105 × 60
    Вес брутто, место 1 (кг)0,41
    Вес брутто, место 2 (кг)0,19
    Скачать
    06_XCAM_User_Manual_en.pdf1.5 МБ
    Руководство пользователя камер ToupTek X-Cam( англ)
    XCAM1080PHA_User_Manual_rus.pdf188.3 кБ
    Руководство пользователя камер ToupTek X-Cam(рус)
