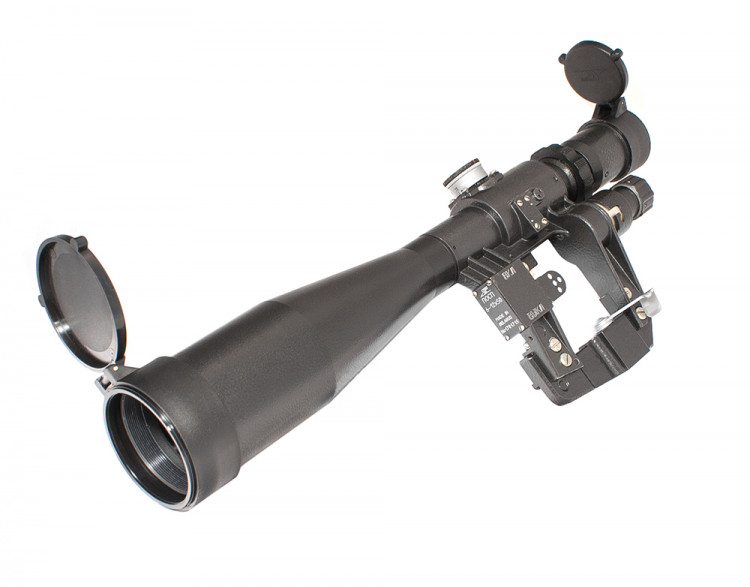

Назначение оптического прицела ПСПУ 6-12x50
Прицел дневной оптический ПОСП 6-12x50 самый мощный в линейке прицелов серии ПОСП, предназначен для повышения точности стрельбы из охотничьих карабинов «Тигр» и «СКС» и их модификаций на ближних и средних дистанциях. Отличается надёжностью, прочностью и неприхотливостью к условиям эксплуатации. Сетка со шкалами боковых и вертикальных поправок, а так же с дальномерной ростовой шкалой, позволяет оценить расстояние до цели и выполнять ввод поправок по дистанции и по направлению, без использования барабанчиков выверки.
Характеристики оптического прицела ПСПУ 6-12x50
- Конструкция влаго- и пыленепроницаема, устойчива к перепадам температур в диапазоне -40°C…+50°C
- Внутренние полости заполняются азотом
- Стойкость к ударным нагрузкам 700g.
- Крепление: боковая планка «ласточкин хвост»
- Увеличение 6 – 12 крат, объектив – 50 мм
- Угловое поле зрения 6°10' - 2°20'
- Диоптрийная коррекция окуляра в диапазоне -3 дптр…+3 дптр
- Удаление выходного зрачка 72 мм (при 6x) – 80 мм (при 12x)
- Масштабируемая прицельная сетка с ростовой дальномерной шкалой 1,5/1000
- Подсветка сетки красного цвета (отключаемая), питание в зависимости от исполнения: 1,5В 1хAА или 3В 2хLR44(AG13).
- Маховики ввода поправок по вертикали и горизонтали тактического типа. Смещение точки прицеливания: 0,5 деления (1 клик) – 20 мм /100 м.
Конструктивные особенности оптического прицела ПСПУ 6-12x50
Прицел оптический ПСПУ 6-12x50 рассчитан на отдачу патронов калибром 7,62 x 54 R. Во избежание запотевания линз при резких перепадах температуры, сборка прицела на завершающих стадиях ведется в азотной камере, таким образом во внутренних полостях прицела отсутствуют водяные пары. Вращением окуляра выполняется диоптрийная подстройка под индивидуальные параметры зрения стрелка в пределах +/- 3 диоптрии.
Прицел устанавливается на оружие с помощью цельного с корпусом бокового крепления на планку «ласточкин хвост» (до упора со стороны приклада) и фиксируется зажимным рычагом. Нужное зажимное усилие подбирается вращением регулировочной гайки.
Для корректировки линии прицеливания и определения СТП используются барабанчики ввода поправок (с разметкой на белом фоне). Вращение маховичка регулировки на 0,5 деления (1 клик) соответствует перемещению линии прицеливания на 20 мм на расстоянии 100 м.
Для сброса настроек на «ноль» необходимо ослабить винты на гайке маховиков и повернуть оправу до совмещения «0» с индексом на корпусе. Для возврата к заводским настройкам необходимо совместить красные штрихи на гайке и подвижной части барабанчиков.
Масштабируемая сетка с дальномерной шкалой позволяет при любой кратности от 6x до 12х определить расстояние до объектов высотой 1,5 м или 0,5 м на дистанции до 1000 м. Для ведения стрельбы в условиях недостаточного освещения включается подсветка. Всю необходимую информацию о прицеле ПСПУ 6-12x50 вы можете получить, позвонив нам по телефону 8 (495) 989 10 56 или разместив вопрос на сайте нашего интернет-магазина.
Комплект поставки:
- Оптический прицел ПСПУ 6-12x50
- Откидные (flip-top) крышки объектива и окуляра
- Наглазник
- Футляр
- Руководство по эксплуатации
Технические характеристики оптического прицела ПСПУ 6-12xД
Основные ТТХ |
Оптические характеристики |
Увеличение, крат | 6 - 12 |
Световой диаметр объектива, мм | 50 |
Диаметр выходного зрачка, мм | 8,3 - 4,2 |
Поле зрения, ° | 6°10' - 2°20
|
Поле зрения, м/100 м | 2,9 - 1,4 |
Предел разрешения, секунд, не более | 20 - 10 |
Удаление выходного зрачка, мм | 72 - 80 |
| Прицельная сетка |
Тип | ПСО |
Дальномерная шкала | 1,5/1000 |
Масштабируемая сетка | есть |
Подсветка | Есть |
Цвет | Красный |
Питание | 1,5В 1хAА или 3В 2хLR44(AG-13) |
| Использование на оружии |
Смещение точки прицеливания при вращении маховичка на 0,5 деления, мм/100 м | 20 |
Типы оружия, на которые устанавливается | Карабин «Тигр», «СКС» |
Физические и эксплуатационные характеристики |
Диапазон рабочих температур, °С | -40…+50 |
Крепление | Планка боковая «ласточкин хвост» |
Влагозащищённость
| Водонепроницаемый |
Газонаполнение | азот |
Вес, кг | 1,100 |
Габаритные размеры, мм | 380 х 154 х 70 |
Страна происхождения | Беларусь |
Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей
