Тепловизор является цифровой камерой, выполненной в виде прицела. Предназначен для установки на охотничье оружие, а также для наблюдений и фото и видеосъёмки в тепловой части спектра 8-14 мкм с возможностью записи на внутреннюю память и передачи видео сигнала (без звука) по Wi-Fi и через кабель.
Тепловизионный прицел Guide TU620 с объективом F25мм и матрицей высокого разрешения 640x480 обеспечивает эффективные поисково-обзорные наблюдения, высокоточное наведение и результативную стрельбу на ближних и средних дистанциях в условиях низких температур (до -30 °C) и ограниченной видимости (дождь, туман, пыль, тёмное время суток).
Может использоваться в качестве выносной инфракрасной видеокамеры с дистанционным управлением и дальностью обнаружения до 1000 м для целей размером 1,8x0,5 м.
Максимум информации даже в условиях ограниченной видимости. Дальность обнаружения — 1 км. У тепловизора Guide TU620 матрица высокого разрешения 640x480 (12 мкм, 50 Гц, NETD<30 мК) и германиевый объектив F25mm c относительным отверстием 1,0. Прибор различает соседние точки с разницей температур в 0,03 °C и в сложных ситуациях (мороз, туман, дождь) показывает такую же чёткую и информативную картинку, как и в сухую тёплую погоду, — с отличной визуализацией даже для малоконтрастных и сильно удалённых объектов вроде проводов ЛЭП или веток деревьев. Дальность обнаружения достигает 1000 м (для объектов высотой 1,7...1,8 м), а за счёт малой кратности 1,4x и широкого поля зрения (17,5° или 30,8 м/100 м) обеспечивается отличная обзорность, быстрый поиск и максимально комфортное отслеживание движущихся целей на ближних дистанциях.
6 цветовых палитр, 3 сюжетных режима и тонкая настройка контраста и яркости (по 10 уровней) быстро и точно адаптируют изображение под конкретные тактические задачи и окружающую обстановку. При любом увеличении и в любую погоду наблюдение будет комфортным, а картинка на OLED дисплее с разрешением 1024х768 — насыщенной и максимально подробной.
4 функции, полезные на любой охоте. Стадиометрический дальномер покажет примерное расстояние до выбранной цели с известными размерами (0,25 м, 0,5 м, 1,8 м). Функция Hot Spot Tracking упростит поиск и отслеживание самых «горячих» механизмов или живых объектов. А плавный цифровой зум 1x...8x (шаг 0,1x) и режим «картинка в картинке» (PiP) помогут добиться более качественной детализации, улучшенного распознавания и максимально точного прицеливания по месту. «Окошко» PiP выводится сверху над прицельной меткой не только по центру, но и со смещением влево / вправо, — для более привычного и комфортного просмотра.
10 профилей. 10 масштабируемых сеток. Прицел можно пристрелять как для одного ружья/ боезапаса, так и для нескольких. В памяти будут хранится 10 рабочих профилей, в каждом — своя дистанция пристрелки (50, 100, 200, 300 или 500 метров) и сетка определённой конфигурации (10 видов), цвета (6 вариантов) и яркости (10 уровней). Все сетки — и простой «крест», и «сложный» МилДот, при смене кратности масштабируются аналогично сеткам дневных прицелов в I фокальной плоскости (FFP), благодаря чему угловые размеры прицельных элементов всегда правильные, а выверка — быстрая и безошибочная. Для качественной пристрелки прицела на оружии рекомендуем применять автономный источник тепла Теплоид.
Полный функционал мультимедиа. С помощью рекордера каждый выстрел и каждое событие на охоте можно сохранить в памяти прицела — записать качественное видео или сделать серию фотографий, а после перекинуть в папку на компьютере (USB-подключение). Из служебной информации на картинке будет только сетка и штамп даты/времени. Нужен удалённый доступ и удобный просмотр на большом экране — в Guide TU620 это тоже есть. По Wi-Fi можно подключиться к смартфону или планшету с приложением TargetIR, — и из приложения получить полный доступ к памяти, режимам и настройкам прицела, наблюдать охоту на экране телефона и снимать её на видео камерой мобильного устройства. Для подключения пульта дистанционного управления есть модуль Bluetooth, а вот HDMI-соединение позволяет соединить тепловизор с монитором или телевизором — и превратить прицел в выносную камеру наблюдения с просмотром изображения на внешнем экране.
Комбинированная система питания — встроенный аккумулятор и сменная перезаряжаемая батарея, — увеличивает время автономной работы более 5 часов (зависит от ёмкости съёмной батарейки) и позволяет выполнять безопасную замену АКБ без выключения прибора. Восполнение заряда встроенного аккумулятора происходит при подключении к сети, Power Bank (5V, 2A) или ПК (в режиме зарядки), а экономия заряда — при помощи 3 встроенных функций: режима суперэнергосбережения (без WiFi и с 20% яркостью экрана), автоматической активации «спящего» режима и автовыключения питания через заданный промежуток времени.

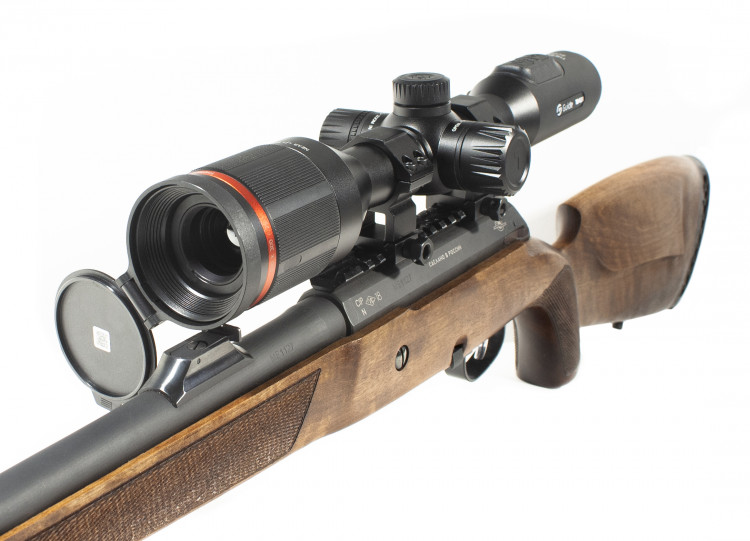

Ударопрочный водонепроницаемый 30-мм корпус. У Guide TU620 надёжная и прочная конструкция в форм-факторе оптических прицелов, так что установка на оружие выполняется привычным способом — при помощи моноблочного кронштейна или пары колец с посадочным диаметром 30 мм (фирменные кольца на планку Weaver уже в комплекте). Тепловизионный прицел будет работать в очень суровых погодных условиях — на сильной жаре до +50 °C, при 30-градусном морозе и под проливным дождём, выдержит кратковременное пребывание в воде (до 1 м) и отдачу до 5000 Дж (калибр .308 Win), а откидная поворотная крышка объектива защитит линзу от грязи, капель воды и царапин. Эргономика рассчитана на быстрый доступ к элементам управления и возможность настройки в перчатках.
Для правильной установки Guide TU620 на кронштейн советуем использовать синий фиксатор резьбы.
| Микроболометр | |
| Тип | VOx, неохлаждаемый |
| Разрешение, пикселей | 640x480 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 30 мК |
| Калибровка | автоматическая и ручная, со шторкой |
| Дисплей | |
| Тип | OLED (0.39'') |
| Разрешение, пикселей | 1024x768 |
| Схемы | 6 (White Hot, Black Hot, adjustable Red Hot , Green Hot, Iron Red, Blue Hot) |
| Настройка изображения | 3 режима наблюдения, по 10 уровней яркости и контраста |
| Оптические характеристики | |
| Увеличение, крат | 1,4x, с зумом до 11,2x |
| Цифровой зум | 1...8x с шагом 0,1x |
| Объектив | F25 мм / f1.0, ручная фокусировка |
| Поле зрения, град. | 17,46x13,4 |
| Удаление выходного зрачка, мм | 48 |
| Предел перефокусировки окуляра, дптр | +/-4 |
| Дальность обнаружения, м - транспортное средство 2,3x2,3 м - человек (1,8x0,5 м) - олень (1,5x0,5м) - кабан (0,9x0,7м) | 2400 1000 830 620 |
| Дальность распознавания, м - транспортное средство 2,3x2,3 м - человек (1,8x0,5 м) - олень (1,5x0,5м) - кабан (0,9x0,7м) | 1000 500 420 320 |
| Пристрелка | |
| Прицельные сетки | 10 шт., масштабируемые |
| Цвета сеток | 6 ( чёрный / белый / жёлтый / зелёный / красный / синий) |
| Яркость сетки | 10 уровней |
| Профили пристрелки | 10 |
| Дистанция пристрелки | 50 м / 100 м / 200 м / 300 м / 500 м |
| Метод пристрелки | "1 патроном" с заморозкой изображения |
| Видеорекордер | |
| Запись фото / видео | есть |
| Штамп даты/времени | есть |
| Объём встроенной памяти, ГБ | 16 |
| Подключение к ПК | USB-C |
| Видеовыход | HDMI micro |
| Функционал | |
| Функция "Кадр в кадре" (PiP) | x2, 3 варианта положения окна PiP |
| Стадиометрический дальномер | есть |
| Авто нахождение горячих точек | есть |
| Wi-Fi | есть, интеграция с мобильными устройствами Android/iOS через приложение TargetIR |
| Bluetooth | есть (подключение пульта ДУ) |
| Питание | |
| Источник | встроенный аккумулятор + сменная батарея |
| Время работы от 2 источников питания, час | 5+ |
| Внешний источник питания | USB-C (5V, 2A) |
| Режим суперэнергосбережения | есть (яркость экрана 20%, без WiFi) |
| Автопереход в "спящий" режим | есть, через 5, 10 или 15 минут |
| Автовыключение питания | есть, через 15, 30 или 60 мин |
| Физические и эксплуатационные параметры | |
| Ударная стойкость, Дж | до 5000 |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -30...+50 |
| Температура хранения, °C | -45...+60 |
| Влажность | от 10% до 95%, без конденсата |
| Посадочный диаметр, мм | 30 |
| Крепление | кольца на планку Weaver (в комплекте) |
| Габариты, мм | 367x107x69 |
| Масса (без крепления и батареи), кг | 0,98 |
