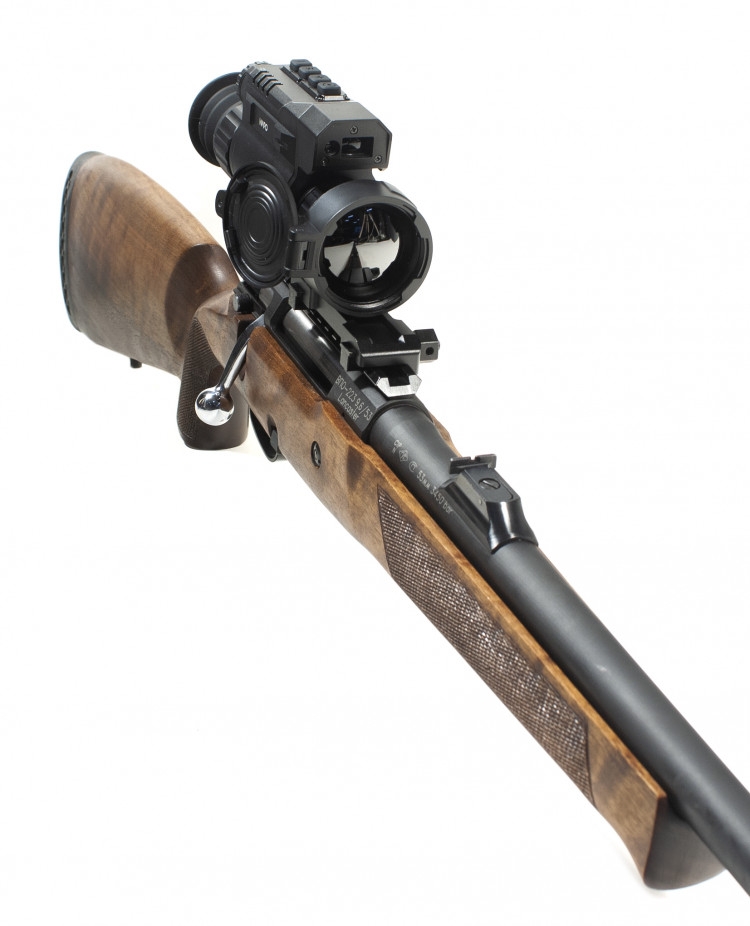

Тепловизор NNPO TR22-LRF-350 является цифровой камерой с чувствительным элементом — микроболометром на базе оксида ванадия, регистрирующим излучение в тепловой части спектра 8-14 мкм, и выполненной в виде прицела. Может быть установлен на охотничье оружие с помощью стандартных креплений для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен передавать видеосигнал по видеокабелю.
NNPO TR22-LRF-350 (4,78...38,22x) — компактный тепловизионный прицел со встроенным дальномером, базовым функционалом и дальностью обнаружения целей размерами 2,3x2,3 м в пределах 4 тыс. м. Самая «дальнозоркая» модель на базе 384й матрицы; как и остальные приборы серии держит отдачу крупным калибром, включая .375 H&H Mag, работает при -30 °C и по максимуму защищена от воды и пыли.
Может использоваться для установки на охотничье оружие, для замеров дистанций до 800 м или для наблюдений с рук как днём, так и ночью.
Оптическая кратность 4,78x. Максимальная дальность обнаружения 4 км. NNPO TR22-350-LRF с объективом F50 mm — самый мощный и «дальнозоркий» среди тепловизоров TR22 на базе матрицы 384x288, наиболее эффективен на средних и дальних дистанциях. Поле зрения небольшое 5,3 град. (или 9,3 м/100м), зато максимальное оптическое увеличение 4,78x (с зумом до 38,22 крата) и дальность обнаружения. Прибор способен обнаружить работающий автомобиль на расстоянии 4 км и распознать его на удалении порядка 8 км; для зверя типа лося или оленя эти дистанции составляют 2,5 км и 1,2 км соответственно.
Качественная визуализация на холоде и в темноте. Тепловизор рассчитан на работу в сложных погодных условиях без потери качества изображения. Вместо LCOS экрана, как было в версии TR20, установлен новый морозоустойчивый OLED дисплей с разрешением 1024x768, быстрым откликом и хорошей читаемостью на ярком свете. Обновлены цветовые палитры (5 самых востребованных) и добавлены 2 режима наблюдения с предустановленными параметрами яркости и контраста. Всё это в сочетании с высокой температурной чувствительности сенсора NETD<30 mK обеспечивает чёткое, точно идентифицируемое изображение цели даже в плохих погодных условиях (дождь, туман, мороз), когда разница температур между двумя соседними точками составляет всего 0,035 C.
Базовый набор функций. 10 стрелковых профилей. Прицел разработан для тех охотников и наблюдателей, кому в полевых условиях не нужен GPS, видеорекордер и WiFi. Базовый функционал самый простой и востребованный: дискретный цифровой зум x2/x4/x8, режим «картинка в картинке» с двукратным увеличением в «окошке» и возможность USB-подключения к внешнему рекордеру или блоку питания. Большой выбор сеток (8 штук, все не масштабируемые) — от обычного «креста» до баллистической типа МилДот, оптимальный набор цветов ( 5 вариантов) под любую палитру и режим и возможность отключения метки в ситуациях, когда прицел используется как монокуляр. Пристреляться можно для 10 различных ружей, дистанций или патронов без повторной корректировки профиля после переустановки прицела.
Встроенный лазерный дальномер способен измерить дистанцию до цели в пределах 800 метров вне зависимости от времени суток и уровня освещённости. Активируется простым нажатием кнопки, не требует предварительной настройки, функционирует в сканирующем режиме и упрощает работу с баллистическими сетками. Так как дальномерный модуль расположен не сбоку, а сверху, конструкция NNPO TR22-LRF-350 получилась более сбалансированной и малогабаритной, в отличие от многих конкурентных моделей тепловизоров.
Быстрый старт. 8+ часов непрерывных наблюдений. Загружается NNPO TR22 за пару секунд, 8 часов работает на одном аккумуляторе типа 18650 с «плоскими» контактами, быстро подключается к внешнему питанию типа Power Bank (USB-C), а «спящий» режим и автоматическое выключение питания помогают сохранить требуемый уровень маскировки и экономить заряд батареи. Внимание! Заряжайте аккумулятор только в специальном зарядном устройстве!
Продуманная эргономика. Механика и кнопки рассчитаны на управление при любом уровне освещённости и любой рукой, как в перчатке, так и без неё. Диапазон диоптрийной подстройки +/-5 дптр с запасом перекрывает отклонения по зрению и позволит большинству охотников охотиться без очков. Откидная поворотная крышка на объективе защищает линзу от повреждений и мусора. А оригинальный резиновый наглазник убирает паразитную боковую засветку и при выносе выходного зрачка 48 мм существенно уменьшает шансы разбить себе бровь.
100% водонепроницаемость и ударная прочность. Крепление на Weaver. За счёт функционала и массогабаритов охотничий тепловизор NNPO TR22-LRF-350 подходит как для установки на оружие, так и для наблюдений с рук. Прибор, по заявлению компании NNPO, держит ударные нагрузки в пределах 6000-7000 Дж (калибр .300 Win Mag, .375 H&H Mag), максимально защищён от дождя, пыли и разгерметизации при случайном падении в воду (класс IP67) и может эксплуатироваться как в суровый мороз до -30 °C, так и на сильной жаре до +60 °C. 5 резьбовых отверстий на нижней грани корпуса предназначены для установки кронштейна Weaver (идёт в комплекте). Схема крепления позволяет подобрать удобное и безопасное положение прибора на оружии.
| Микроболометр | |
| Тип | неохлаждаемый |
| Разрешение, пикселей | 384x288 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 35 мК |
| Калибровка | автоматическая (со шторкой) / ручная (со шторкой, с крышкой объектива) |
| Дисплей | |
| Тип | OLED 1024x768 |
| Схемы | 5 white hot, black hot, red hot, iron red, Fusion |
| Настройки изображения | 2 режима наблюдения |
| Оптические характеристики | |
| Увеличение, крат | 4,78x, с зумом до 38,22x |
| Цифровой зум | x1 / x2 / x4 /x8 |
| Объектив | F50 мм |
| Поле зрения, град. | 5,3x4 |
| Удаление выходного зрачка, мм | 48 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м - автомобиль (2,3x2,3 м) - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 4000 2500 1800 850 |
| Максимальная дальность распознавания, м - автомобиль (2,3x2,3 м) - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 1800 1200 900 220 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 8 (не масштабируемые) + режим "без сетки" |
| Цвета | 5 White, Black, Red, Green, Yellow |
| Профили пристрелки | 10 |
| Встроенный дальномер | |
| Дальность измерений, м | до 800 |
| Режим работы | сканирование |
| Функционал | |
| Время загрузки | до 2 секунд |
| Функция PiP ("Кадр в кадре") | x2 |
| Красный целеуказатель (ЛЦУ) | нет |
| Гироскоп | нет |
| Видеорекордер, Wi-Fi | нет |
| Питание | |
| Источник | 1 аккумуляторная батарея Li-ion 18650, 65 мм с плоскими контактами |
| Время работы при НУ, час | не менее 8 |
| Внешний источник питания | USB-C, 5V2A |
| Автовыключение питания | есть |
| Автоматическое выключение дисплея (спящий режим) | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | на планку Weaver |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -30...+60 |
| Ударная стойкость, Дж | 6000-7000 |
| Габариты, мм | 209,6x77,6x49 |
| Масса (без крепления и батареи), кг | 0,545 |
