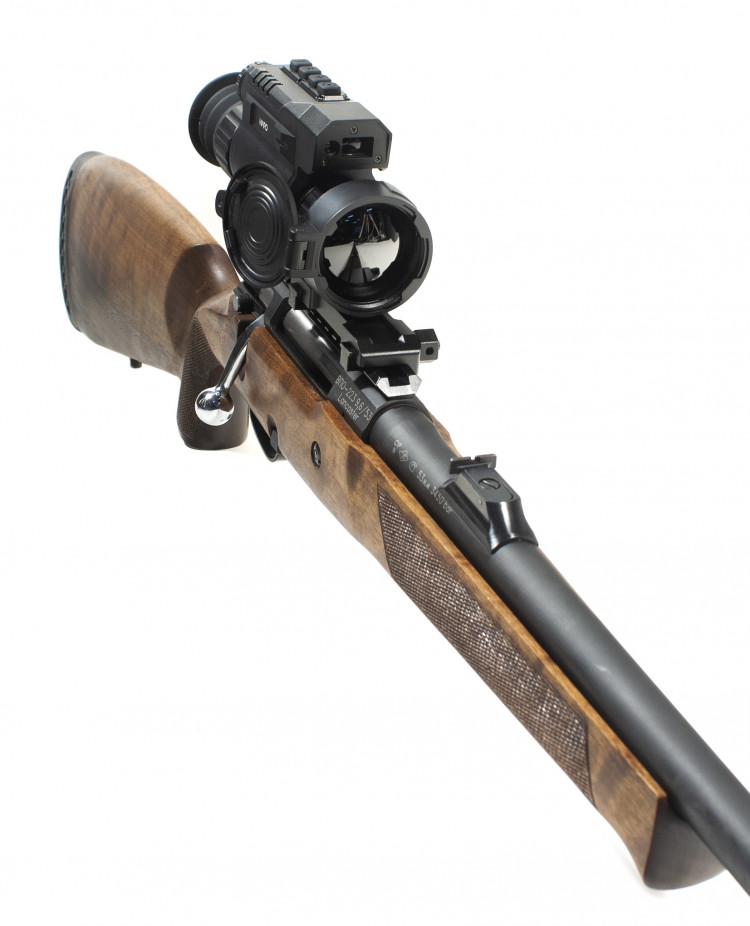

Тепловизионный прицел с дальномером NNPO TR22-LRF-650

Тепловизор NNPO TR22-LRF-650 является цифровой камерой с чувствительным элементом — микроболометром на базе оксида ванадия, регистрирующим излучение в тепловой части спектра 8-14 мкм, и выполненной в виде прицела. Может быть установлен на охотничье оружие с помощью стандартных креплений для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен передавать видеосигнал по видеокабелю.

Назначение

NNPO TR22-650 LRF с 640й матрицей и объективом F50mm — самый мощный тепловизор в серии TR22. Прибор обеспечивает максимальный уровень детализации и хороший угол обзора, способен обнаружить оленя в пределах 2,5 км и показывает наилучшую эффективность на средних и дальних дистанциях. Наличие дальномера позволяет измерять расстояние до объектов в пределах 800 метров и адекватно работать с баллистическими сетками.

Можно использовать как тепловизионный прицел для охоты, и как тепловизор-монокуляр для поиска и наблюдений днём и в условиях ограниченной видимости.

Ключевые параметры

• Используется как тепловизионный прицел, монокуляр или дальномер.
• Сенсор 640x512 (12 мкм, 50 Гц, NETD<35 mK), три способа калибровки.
• Объектив F50mm. Обнаружения цели 1,5x0,9 м в пределах 2,5 км.
• Оптическое увеличение 2,8x, .цифровой зум 2x / 4x / 8x. PiP 2x.
• Лазерный дальномер (800 м). 10 профилей. 8 разноцветных меток.
• 8+ часов работы от 1 аккумулятора 18650. Подключение к Power Bank.
• Морозостойкий OLED экран. 2 режима наблюдения, 5 цветовых палитр.
• Стойкость к отдаче 6000-7000 Дж. Пыле- и водозащита класса IP67.
• Адаптивный кронштейн NNPO на Weaver. Наглазник, крышка объектива.

Функциональные и конструкционные особенности

Цифровое увеличение 2,8...22,38x. Дальность обнаружения зверя — до 2,5 км. Прицел оснащён высокочувствительной матрицей 640x512 (12 мкм, 50 Гц, NETD<35mK) и объективом с фокусным расстоянием 50 мм, является самым светосильным и дальнобойным в серии TR. Оптическая кратность 2,8x сочетается с очень хорошим полем зрения 8,8 (или 15,4 м/100м) и высокой дальностью обнаружения: порядка 4000 м для работающего автомобиля (2,3x2,3 м) и до 2500 метров для крупного зверя типа лося или оленя (1,5x0,9 м). Параметры матрицы, высококонтрастный OLED-дисплей и продвинутые алгоритмы обработки данных позволяют получать чёткое и хорошо детализированное изображение цели и фоновых предметов даже в сложных погодно-световых условиях (холодная зимняя ночь, туманное осеннее утро, жаркий летний полдень).

Встроенный лазерный дальномер не нуждается в сложных настройках и юстировке, включается одним нажатием кнопки и в режиме сканирования работает при любой освещённости. После включения результаты измерений непрерывно выводятся в верхней инфо-строке дисплея. Дальность замеров составляет порядка 800 м.

10 стрелковых профилей. Базовый функционал NNPO TR22-650 LRF рассчитан на тех охотников, кто не ведёт видеосъёмку во время наблюдений и не использует возможности WiFi / Bluetooth. Есть цикличный дискретный цифровой зум x2/x4/x8, увеличивающий оптическую кратность с 2,8 до 22,38x, и режим PiP, обеспечивающий точное прицеливание по месту без потери поля зрения. Можно создать до 10 профилей выверки как для 10 различных ружей, так и для одного ружья с пристрелкой на 10 различных дистанциях. В каждом профиле выбирается своя прицельная сетка оптимальной конфигурации — 8 вариантов, не масштабируемые, от простого «креста» до сложной МилДот, и цвета — белый, чёрный, красный, жёлтый, зелёный. Если же тепловизор предполагается использовать не как прицел, а как монокуляр, сетку можно выключить, чтоб не мешала наблюдениям.

Быстрая загрузка, длительная работа. Тепловизор включается быстро — за 2 секунды, работает долго: от новой аккумуляторной батареи 18650 с плоскими контактами — не менее 8 часов, от внешнего блока питания типа Power Bank (USB-C, 5V) — не менее 10-12 часов (зависит от ёмкости блока). Для повышения маскировки в ночное время и разумной экономии заряда аккумулятора можно использовать «спящий» режим с ручной и автоматической активацией и функцию автовыключения питания с ручной настройкой временного интервала. Зарядка аккумулятора выполняется только в специальном зарядном устройстве!

Комфортное управление и эргономика. За счёт выноса дальномерного модуля на верхнюю грань корпуса конструкция получилась более компактной и сбалансированной. Механика и электронно-кнопочное управление тепловизора NNPO TR22-LRF рассчитаны под руку в перчатке, и расположены оптимально удобно как для левши, так и для правши. Диапазон фокусировки окуляра выставлен по максимуму для «тепла» и «цифры» — в пределах +/- 5 диоптрий, и большинство охотников смогут пользоваться прицелом без очков. Откидная поворотная крышка защищает объектив от воды и пыли, а резиновый наглазник убирает боковую засветку и при удалении выходного зрачка 48 мм существенно уменьшает шансы получить синяк или разбить себе бровь.

Максимальная защита от ударов, воды и пыли. Адаптивное крепление на Weaver. За счёт своих физических и эксплуатационных параметров, тепловизионный прицел с дальномером NNPO TR22-650 LRF подходит и для точного наведения оружия на цель, и для длительных наблюдений с рук. По данным производителя, прибор способен выдержать ударные нагрузки в пределах 6000-7000 Джоулей (включая калибр .375 H&H Magnum), сохраняет герметичность под проливным дождём и при кратковременном погружении в воду (класс защиты IP67) и будет работать как в очень холодном, так и очень жарком климате при температуре от -30 до +60 °C. 5 резьбовых отверстий в нижней грани корпуса плюс фирменное крепление на планку вивер обеспечивают возможность адаптивной установки прицела на оружие.

Комплектация

• прицел-тепловизор с лазерным дальномером NNPO TR22-LRF-650
• 2 элемента питания типа 18650 (наличие зависит от поставки)
• зарядное устройство
• салфетка тканевая для ухода за оптикой
• кронштейн на Weaver
• набор монтажных аксессуаров
• руководство пользователя

Технические параметры
