Тепловизор TD421 LRF является цифровой камерой, выполненной в виде монокуляра, предназначен для наблюдений в тепловой части спектра - 8-14 мкм. Способен передать видео сигнал (без звука) по Wi-Fi или видеокабелю.
ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце,лазеры, сварочные аппараты, огонь, горящие сигареты и пр.) Это может привести к повреждению сенсора.
Новинка 2023 года. Линейка TD Gen.II с дальномером, новым дисплеем и увеличенным временем работы.

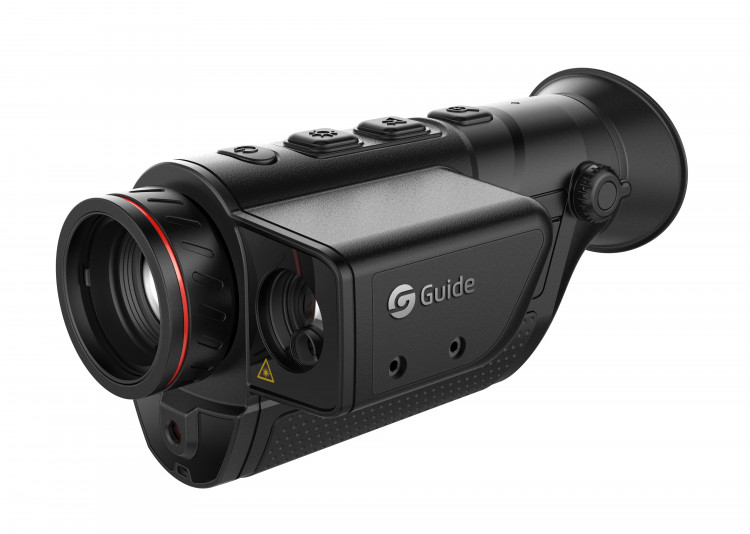

Тепловизионный монокуляр с дальномером Guide TD421 LRF (1,9x, 384x288) — компактный, лёгкий и надёжный походный прибор для любых погодно-световых условий. Эффективно работает на малых и средних дистанциях, выполняет замеры до 600 м и способен обнаружить «горячие» цели на удалении до 1300 м.
Подходит для охоты, наблюдений в городе и на природе, охраны и спасения, выполнения ряда инженерно-технических и ремонтных работ.
Универсал с кратностью 1,9x и обнаружением до 1.3 км. Среди моделей линейки у Guide TD421 LRF c объективом F25mm средние значения кратности, обзорности и дальности действия. Поле зрения меньше, чем у TD411 LRF, — 10,4x7,9 (или 18,2 м/100 м), зато оптическое увеличение на 0,5x больше —1,9x (с зумом до 7,6x). Тепловые цели способен «увидеть» на большем удалении, чем тот же TD411 LRF: крупного зверя можно обнаружить на расстоянии до 1300 м. Так что прибор достаточно универсален, будет хорошо работать и на ближних, и на средних дистанциях.
Хорошая визуализация на свету и в темноте. По сравнению с TD Gen.I, в новой линейке TD LRF сменили LCOS-экран 960p на более контрастный и морозостойкий OLED 480p, улучшили алгоритмы обработки и сохранили прежний уровень чувствительности матрицы NETD<35мК. Качество визуализации стало ещё лучше. И всё так же выполняется тонкая настройка ключевых параметров: цветопередачи (5 монохромных и псевдоцветных схем), насыщенности (3 сюжетных режима), контраста и яркости (по 5 уровней).
Дальномер и прочие функции. Отличное дополнение тепловизора-монокуляра Guide TD421 LRF — лазерный дальномер. Дальномерный блок с правой стороны корпуса управлению не мешает, а вес прибора увеличивает всего на 10 грамм (по данным производителя). Устройство работает в режиме сканирования и однократных замеров, а дальность измерений при нормальной видимости составляет порядка 600 м. Кроме дальномера, есть ещё 3 практичных функции: цикличный цифровой зум 1x/2x/4x, режим PiP c изменяемым положением «окна», обнаружение самых «горячих» объектов среди тех, что попали в поле зрения.
По WiFi тепловизор подключается к смартфону / планшету с предустановленным приложением Guide TargetIR — и «превращается» в полноценный видоискатель с удалённым доступом к настройкам и функциям. А на камеру телефона можно вести и фото/видеосъёмку (встроенного рекордера в TD421 LRF нет). Через проводной USB-интерфейс можно подсоединить: Power Bank для питания, монитор для просмотра на большом экране, рекордер для записи изображений или компьютер для обновления ПО.
10 ч непрерывных наблюдений и автовыключение. Прибор загружается быстро, за пару секунд, работает «шустро», долго и автономно — порядка 10 часов от новой аккумуляторной батареи 18650 (плоская, 3,7V). Для экономии заряда удобно пользоваться встроенными режимами (настраиваются только со смартфона / планшета, через приложение) — автовыключение экрана («спящий» режим) и автовыключение питания.
Всепогодная, прочная и компактная конструкция. Установка на штатив. Даже наличие дальномерного блока не сделало тепловизор громоздким и тяжёлым: по сравнению с TD420, ширина TD421 LRF увеличилась на 35 мм, а вес на 10 грамм. Прибор по-прежнему умещается в ладони, оперативно ставится на штатив (1⁄4”) и подстраивается под наблюдателей с отклонениями по зрению в пределах -4...+2 дптр. По заявлению производителя, работоспособность сохраняется при температурах -10/+50 °C, а сама конструкция качественно защищена от пыли, дождя и снега (IP66) и способна выдержать падение с высоты до 1 м, например, в сугроб или на мягкую землю.
| Микроболометр | |
| Тип | VOx, неохлаждаемый |
| Разрешение, пикселей | 384x288 |
| Размер пикселя, микрон | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | ≤35 мК при 25 °C |
| Калибровка | автоматическая и ручная, со шторкой |
| Дисплей | |
| Тип | OLED 640x430, диагональ 0,23'' |
| Регулировка яркости | 5 уровней |
| Схемы | 5 (Black Hot, White Hot, Red Hot, Iron Hot, Blue Hot) |
| Режим улучшения изображения | 3 режима наблюдения, корректировка яркости и контраста (по 5 уровней) с сохранением настроек |
| Оптические характеристики | |
| Увеличение, крат | 1,9x, с цифровым зумом до 7,6x |
| Цифровой зум | x1 / x2 / x4 |
| Объектив | F25mm/1.1 ручная фокусировка |
| Угловое поле зрения, град. | 10,4x7,9 (18,2 м/100 м) |
| Удаление выходного зрачка, мм | 12 |
| Предел перефокусировки окуляра, дптр | -4...+2 |
| Дальность обнаружения, м | 1300 |
| Функционал | |
| Время включения в работу | 2 секунды |
| Лазерный дальномер | до 600 м, режим сканирования / одиночных замеров |
| PiP | вкл. / выкл., 3 положения на экране |
| Отслеживание «горячих» точек | есть |
| Индикация работы устройства | есть |
| Wi-Fi | 2,4 ГГц, стандарт 802,11 b/g интеграция с мобильными устройствами Android/iOS через приложение TargetIR |
| Видеовыход | аналоговый, через USB-C |
| Питание | |
| Источник | 1 сменная аккумуляторных батарея 18650 с плоскими контактами |
| Время непрерывной работы при 25 ℃ (только наблюдение), ч | 10+ |
| Автоматический переход в «спящий» режим | через 5, 10 или 15 минут (настройка из приложения TargetIR после подключения) |
| Автовыключение питания | через 15,30 или 60 мин (настройка из приложения TargetIR после подключения) |
| Внешнее питание | USB-C 2.0, 5V2A |
| Физические и эксплуатационные параметры | |
| Ударная прочность (IEC60068-2-27) | 30 G при полусинусоидальном импульсе 11 мс |
| Стойкость к вибрациям (IEC60068-2-6) | 10 Гц - 150 Гц - 10 Гц 0,15 мм |
| Максимальная высота падения, м | 1 |
| Рабочие температуры, °C | -10...+50 |
| Температура хранения, °С | -30...+50 |
| Влажность | 10...95%, без конденсата |
| Класс защиты (по IEC 60529) | IP66 |
| Сертификация | IP66, FCC, CE, RoHS, EAC, WEEE, un38.3, IEC 60825-1 Class 2 |
| Гнездо для установки на штатив, дюйм | 1/4 |
| Габариты, мм | 150x75x74 |
| Масса, кг | 0,36 |
