Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A)

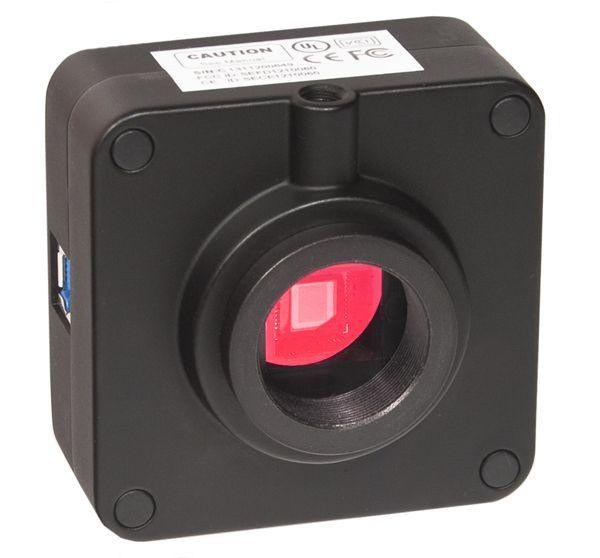

Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) - фото 1
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 1
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 2
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 3
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 4
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 5
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 6
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 7
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 8
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 9
Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) 10
Внутренний код: 5685
Нет в наличии
Последняя цена:
39 052 руб.
К сравнению
Доставка в Москва
Мы осуществляем доставку товара по всей России транспортными компаниями и почтой России
Нужна консультация по товару?
Задать вопрос менеджеру
Категории товара
  • Описание

    Основное назначение цифровой камеры для микроскопов ToupCam U3CMOS10000KPA

    Цифровая камера для микроскопов ToupCam U3CMOS10000KPA с высокоскоростным интерфейсом USB 3.0 предназначена для воспроизведения на экране монитора визуальной информации, полученной при исследовании объектов с помощью микроскопа. Область применения – микроскопия, медицина, наблюдение за технологическими процессами и работой оборудования, Machine vision. Качество изображения остаётся высоким даже при умеренном уровне освещения.


    С помощью переходников можно установить на микроскоп с окулярами 23,2 мм, 30,0 мм, 30,5 мм или использующих резьбовое соединение C-mount.


    Расчет поля зрения и разрешения камеры для микроскопов U3CMOS10000KPA

    Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой


    F≈ L/(a*b),

    F - поле зрения в мм,
    L - размер матрицы,
    a - увеличение объектива,
    b- Увеличение адаптера.

    Например, имеется микроскоп с объективом 10x, камера ToupCam U3CMOS10000KPA с размерами матрицы 6,119мм (H) x 4,589мм (V) и адаптером с увеличением 0,5x


    F(H)≈6,119/(10*0,5)≈ 1,2 мм

    F(V )≈ 4,589/(10*0,5)≈ 0,9 мм

    Поле зрения камеры ToupCam U3CMOS10000KPA с адаптером 0,5x и с микроскопом c объективом 10x составляет 1,2 мм x 0,9 мм


    Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя


    F(px)= 1,67/(10*0,5)=0,3 мкм/пиксель

    Основные характеристики цифровой камеры для микроскопов ToupCam U3CMOS10000KPA

    • Максимальное разрешение 3584x2748 пикс
    • Диагональ матрицы – 1 / 2,2 “ (6,119 мм x 4,589 мм, диагональ 7,649 мм)
    • Размер пиксела - 1,67х1,67 мкм
    • Интерфейс - USB 3.0
    • В комплекте адаптер C-mount на 23,2 мм и кратностью 0,5х
    • Поддерживается ОС Windows 10
    • Динамический диапазон – 65,2 дБ, соотношение сигнал / шум – 34 дБ
    • Поле зрения примерно соответствует 16х окуляру

    Конструктивные особенности цифровой камеры для микроскопов ToupCam U3CMOS10000KPA

    Основное отличие линейки цифровых камер U3CMOS от камер UCMOS – высокоскоростной интерфейс USB 3.0. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с (USB 2.0 может обеспечить скорость максимально до 480 Мбит/с). Версия USB 3.0 отличается не только более высокой скоростью передачи данных, но и увеличением силы тока с 500 мА до 900 мА. Обратите внимание, что при подключении к USB 2.0 камера не работает.


    Корпус цифровой камеры ToupCam U3CMOS10000KPA изготовлен из анодированного алюминия, что позволяет обеспечить стабильную работу прибора практически в любых условиях. IR-CUT фильтр высокого качества отсекает все инфракрасное излучение от 700 -750 нм. Использование в конструкции камеры CMOS матрицы позволяет оцифровывать каждый пиксель изображения индивидуально, обеспечивает высокий уровень быстродействия, уменьшая при этом энергозатраты и стоимость прибора.


    Многофункциональное программное обеспечение ToupView позволяет выполнять предварительный просмотр изображений в заданном масштабе (обычном и полноэкранном), записывать видеофайлы в форматах поддерживаемых операционной системой кодеков, редактировать и сохранять фотографии в большинстве форматов (BMP, JPEG, PNG, TIFF и т.д.), проводить необходимые измерения. Ручная и автоматическая настройка баланса белого позволяют получить изображение с естественной цветопередачей.


    Поддерживаемые операционные системы - Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux. Также поддерживается среда разработки LabView, используемая в системах сбора и обработки данных, для управления технологическими процессами и техническими объектами. Пользователь может разработать собственное программное обеспечение на базе языков программирования С/С++, с использованием интерфейса программирования приложений DirectShow и Twain.


    Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.

    Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя Touptek.

    Комплект поставки:

    • Камера для микроскопов ToupCam U3CMOS10000KPA
    • Кабель USB 2.0 длиной 1,8 м
    • CD-диск с программным обеспечением ToupView и драйверами устройства
    • Руководство эксплуатации
    • Адаптер C-mount на 23,2 мм и кратностью 0,5х
    • Гарантийный талон


    Все дополнительные аксессуары, в том числе и переходники с 23,2 мм на 30,0 мм и 30,5 мм, Вы можете заказать и приобрести в нашем интернет-магазине.


    Эксперты нашего интернет-магазина предоставят самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam U3CMOS10000KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.


    Технические характеристики цифровой камеры для микроскопов ToupCam U3CMOS10000KPA

    Основные ТТХ

    U3CMOS10000KPA

    Сенсор

    APTINA MT9J003 CMOS (Color)

    Развертка

    Прогрессивный

    Максимальное разрешение

    3584x2748 (примерно 10,000,000 пикселей)

    Размер сенсора (диагональ матрицы)

    1/ 2,2” (6,119 мм x 4,589 мм,диагональ 7,649 мм)

    Размер пиксела

    1,67 мкм x 1,67 мкм

    Чувствительность

    0,31 v/люкс-сек (550нм)

    Динамический диапазон

    65,2 дБ

    АЦП

    12bit , 8bit R.G.B на ПК

    Сигнал/Шум

    34 дБ

    Спектральный диапазон

    380-650 нм (с инфракрасным фильтром)

    Частота кадров

    7.2 кадр/с 3584x2746,

    25 кадр/с 1792x1372

    Бининг

    1x1, 2x2, 4x4

    Экспозиция

    0,38 - 2000 мс

    API

    Native C/C++, C#, Directshow, Twain, Labview

    Поле зрения

    Температура -10°…+50°
    Влажность 30-80%
    Питание 5 В от USB порта
    Поддерживаемые операционные системы Microsoft Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux

    для работы в Windows 10 / 11 требуется обновить ПО (с нашего сайта или сайта производителя, ссылка в тексте)
    Требования к ПК Core2 2.8GHz или выше
    Память более 2Гб
    USB3.0
    Монитор более 17''
    CD-ROM
    Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей
    Характеристики
    БрендToupTek
    Сигнал/Шум, dB34
    Динамический Диапазон, dB65,2
    Материал корпусаалюминиевый сплав
    Покрытие корпусалакокрасочное
    Цветчерный
    Размер сенсора,''1/2.2
    Чувствительность, (V/люкс*сек)0,31
    Max разрешение фото, МР10
    Экспозиция, мс0,38 - 2000
    Максимальная частота кадров, fps 25
    Артикул производителяTP110000A
    Страна происхожденияКитай
    Гарантия производителя (лет)1
    Габариты (мм)68 × 68 × 41
    Вес нетто (кг)0,54
    КомплектацияКамера для микроскопов ToupCam U3CMOS10000KPA Кабель USB 2.0 длиной 1,8 м CD-диск с программным обеспечением ToupView и драйверами устройства Руководство эксплуатации Адаптер C-mount на 23,2 мм и кратностью 0,5х Гарантийный талон
    Габариты в упаковке, место 1 (мм)145 × 150 × 100
    Вес брутто, место 1 (кг)0,7
    Скачать
    ToupTek_manual.pdf5.4 МБ
    Руководство пользователя (рус.)
    05_ToupView_Quick_Help_en.pdf2.7 МБ
    Руководство пользователя программного обеспечения ToupView (англ)
    03_ToupCam_User_Manual_en.pdf0.8 МБ
    Руководство пользователя камеры (англ)
    01_ToupTek_Datasheet_en.pdf4.8 МБ
    Каталог камер ToupTek (англ)
    ds_toupcam_19-24.pdf2.0 МБ
    Декларация соответствия ЕЭС
    ToupTekToupViewSetup.exe56.2 МБ
    ToupView (windows) - программа для работы с камерами ToupTek
    ToupTekDshowMicroSetup.exe5.6 МБ
    ToupView Micro (windows) - облегченная версия программа для работы с камерами ToupTek
    ToupTekTwainSetup.exe6.3 МБ
    Драйвер TWAIN для работы с камерами ToupTek
    ToupTekToupLite.x64.tar.bz232.6 МБ
    ToupView Lite (Linux x64) -программа для работы с камерами ToupTek в Linux x64
    ToupTekToupLite.x86.tar.bz223.1 МБ
    ToupView Lite (Linux x86) - программа для работы с камерами ToupTek в Linux x86
    ToupTekToupLite.dmg26.2 МБ
    ToupView Lite (MacOS) -программа для работы с камерами ToupTek MacOS
    toupcamsdk.20230223.zip143.1 МБ
    Комплект для разработки программного обеспечения для камер ToupTek
    Отзывы (0)
    К сожалению, отзывов пока нет.
    Но вы можете оставить отзыв первым!

    Камера для микроскопа ToupCam U3CMOS10000KPA (TP110000A) - вопросы

    По этому товару: есть видео работы с этой камерой в режиме реального времени? У меня стереоскопический микроскоп МСП-1, интересует возможна ли работа по ювелирке в режиме реального времени без задержек. Также - адаптер как я понял идет в комплекте, т.е. можно заказать эту камеру по текущей цене и получить сразу готовый для работы комплект без необходимости что-то докупать?
    USB камеры в принципе не могут работать в режиме реального времени. И задержка будет в любом случае.Для работы в реальном времени необходимо брать камеру с hdmi интерфейсом.Это все камеры семейства XCAMhttps://sturman.ru/opt/search/?query=xcam В штатной поставке камеры идет переходник на 23.2 мм. Если окуляр соответствует, ничего дополнительно покупать не потребуется. Иначе Вам нужен будет переходник 23.2-30мм, 23.2-30.5мм или 23.2-31.75 мм
