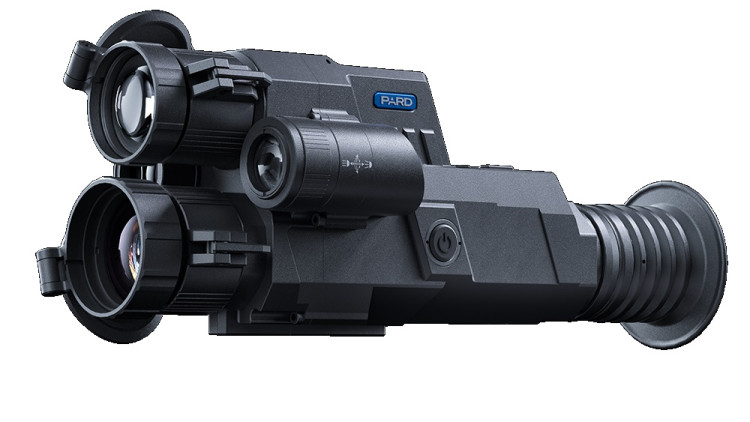

Мультиспектральный прицел Pard Landsat 640 Compact Q LA6CQ-45/70/940/LRF (с дальномером и креплением Picatinny)

Прибор — цифровая камера в форм-факторе прицела, регистрирующая излучение в видимом и ближнем ИК-диапазоне (400-900 нм) и в тепловом диапазоне (8-14 мкм). Предназначен для установки на охотничье оружие для охоты в темное время суток. Позволяет вести фото- и видеосъёмку на съемную карту памяти, передавать данные по Wi-Fi, MicroHDMI и USB-C.

ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце, лазеры, сварочные аппараты, огонь, горящие сигареты, раскаленные предметы и пр.). Это может привести к повреждению сенсора.

Назначение

Pard Landsat 640 Compact Q (LA6CQ-45/70/940/LRF) — мультиспектральный прицел с «невидимой» ИК-подсветкой 940 нм, лазерным дальномером и баллистическим калькулятором. Тепловизионный модуль позволяет обнаружить цели на дистанции до 2100 м в условиях ограниченной/недостаточной видимости (туман, дождь, ночь, растительность). Цифровой канал обеспечивает ночные наблюдения на расстоянии до 350 м и идентификацию выбранной цели. Баллистический комплекс рассчитывает поправку на дальность с учетом фактической дистанции и условий.

Предназначен для охоты в темное время суток и круглосуточных полевых наблюдений на малых и больших дистанциях. Может использоваться для выявления очагов возгорания/перегрева, технического мониторинга электросетей/оборудования/машин, наблюдений за объектами малого неба, охранных и поисково-спасательных работ.

Ключевые отличия версии Compact Q

• Чувствительность сенсора NETD<18 mK.
• OLED-дисплей с разрешением 1600×1200.
• Удаление выходного зрачка 50 мм.

Описание

Тепловизор и цифровой прибор ночного видения в одном корпусе

Комбинация двух каналов дает больше возможностей в любых условиях: не нужно менять прицелы и выбирать между быстрым обнаружением и реалистичной детализацией.

Тепловизионный модуль с матрицей 640×512 (NETD <18 мК) и объективом F45 мм позволяет обнаружить цель по тепловому излучению на дистанции до 2100 м. Цифровой зум до 19,2x дает подробное представление об обнаруженной цели и его параметрах.

Цифровой модуль с 2K-матрицей, ИК-подсветкой 940 нм и цифровым увеличением до 20,7x дает четкое и реалистичное представление о цели там, где не справляется тепловизор. ИК-подсветка незаметна невооруженным глазом, имеет 3 уровня яркости и фокусируемый объектив с «подвижной» линзой. Можно вести скрытные наблюдения и регулировать ширину/направление освещения под дистанцию и положение цели.

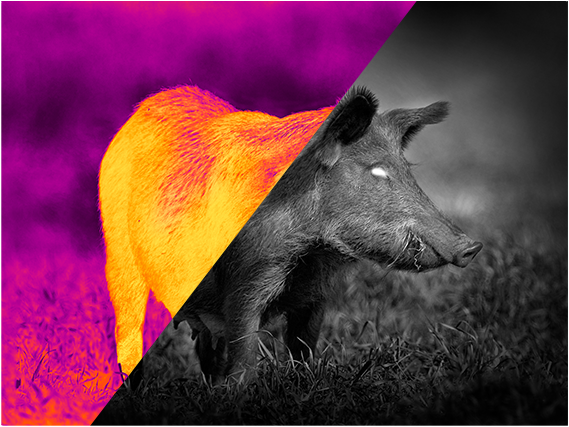

Функция «картинка в картинке» (PiP) позволяет вывести на весь экран картинку с тепловизора, в окне PiP – картинку с «ночника», и наоборот. Смена каналов выполняется одним нажатием кнопки.

Качество и настройка изображения

Отличие Q-версии — OLED-дисплей с разрешением 1600x1200. По сравнению с LCD 800x800 в первой версии Landsat, у него лучше цветопередача, четкость и детализация (даже с зумом) изображения, боле удобное отображение интерфейса.

У «ночного» модуля цветная картинка в режиме «День» и черно-белая в режиме «Ночь». У тепловизора — 3 режима сцены и 6 палитр под разную погоду и задачи охоты. Палитры можно использовать все подряд или выбрать нужные, «заблокировав» остальные. Для устранения тепловых артефактов доступно 3 режима калибровки: автоматическая со шторкой, ручная и «умная», которая срабатывает только в периоды простоя, чтобы не прерывать наблюдение и не сбивать стрельбу.

Функции

• Лазерный дальномер измеряет расстояние до цели на дистанции до 1000 м. Данные используются при пристрелке и расчёте баллистических поправок.
• Цифровой зум меняет масштаб цели для ее детального изучения и точного наведения по месту.
• Электронный компас показывает азимут, гироскоп контролирует угол наклона и завал горизонта.
• Режим Hot Track автоматически определяет самую горячую точку в поле зрения и упрощает ее отслеживание.
• Рекордер с функцией «Автоматическая запись выстрела» фиксирует результаты наблюдений/охоты/пристрелки. Файлы сохраняются на карту micro SD объемом до 128 ГБ (в комплект поставки не входит).
• Порт micro HDMI предназначен для проводного подключения внешнего монитора, USB-C — для внешнего питания или компьютера. По WiFi можно подключиться к смартфону/планшету для дистанционного наблюдения и съемки. Для интеграции используется фирменное приложение PardVision2 для Android и iOS платформ.

Пристрелка

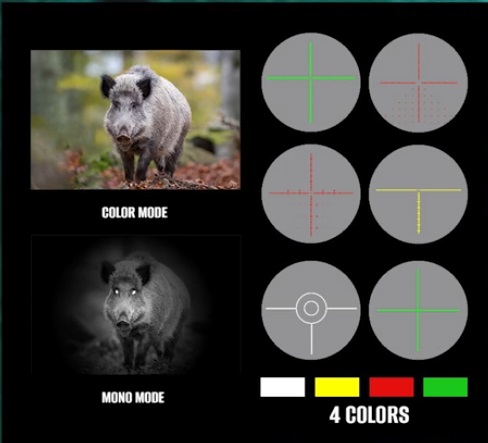

Выполняется методом «1 выстрела» под конкретное оружие/боезапас/дистанцию, с фиксацией изображения на экране. Для каждого профиля пристрелки можно задать: свой баллистический профиль, конфигурация (6 вариантов) и цвет (красный, белый, желтый, зеленый) сетки, «нулевая» дистанция. Сетку можно выключать, чтобы она не мешалась во время съемки/наблюдений.

Автобаллистика

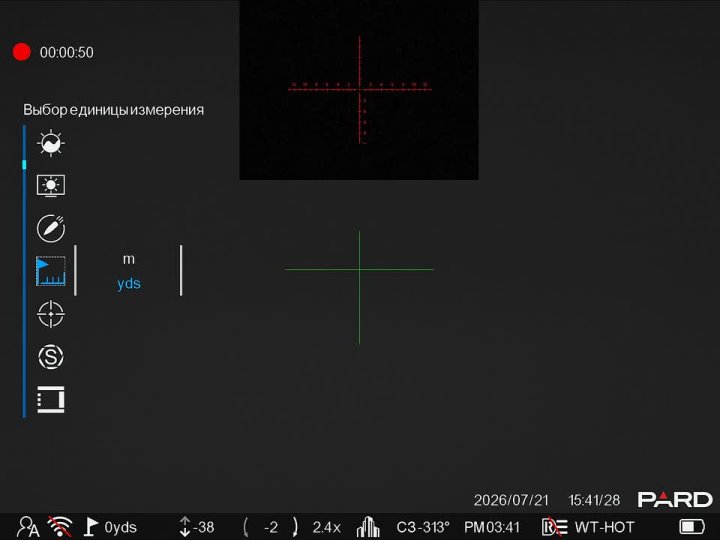

Баллистический калькулятор автоматически рассчитывает компенсирующую поправку на дальность с учетом параметров пули, местности и погоды и показывает на сетке новую точку прицеливания. Можно создать до 10 баллистических профилей, каждый вручную заполнить и откалибровать: дополнительно внести от 3 до 15 записей с фактической дистанцией стрельбы и отклонением по оси Y. Эти записи формируют базу данных, которая используется для автоматического расчета поправки в реальных условиях.

Управление и питание

Управление — полностью кнопочное: верхняя круговая панель для настройки, переключения каналов и «быстрых» функций, 2 отдельные кнопки — для включения/выключения и открытия батарейного отсека. Выпуклая форма и тактильные маркеры позволяют находить кнопки на ощупь в темноте и в перчатках.

Источник питания — съемный аккумулятор 21700 3,7 V (заряжается во внешнем устройстве). Заряда хватает на 6 часов автономной работы. Для экономии заряда есть режим автовыключения, для длительной работы (на холоде, например) – USB-разъем для пауэрбанка. Подпружиненная крышка батарейного отсека открывается одним движением, и замена батарейки на порядок проще и быстрее, чем у отсеков с винтовой крышкой.

Условия эксплуатации

Корпус — компактная сбалансированная конструкция коробчатого типа. На объективах — подпружиненные крышки. На кольце фокусировки — откидной «плавник» для удобного наведения резкости в перчатках.

Прибор рассчитан на работу в сложных погодных условиях зимой/летом в разном климате. Выдерживает температуры от −30°C до +55°C и защищен от осадков, пыли и временных погружений в воду на глубину до 1 м (IP67).

Установка на оружие

Ударная стойкость до 6000 Дж позволяет работать с большинством охотничьих калибров, включая 12, 20, 7,62x39 мм, .308 Winchester, 6,5x55 мм, .30-06 Springfield.

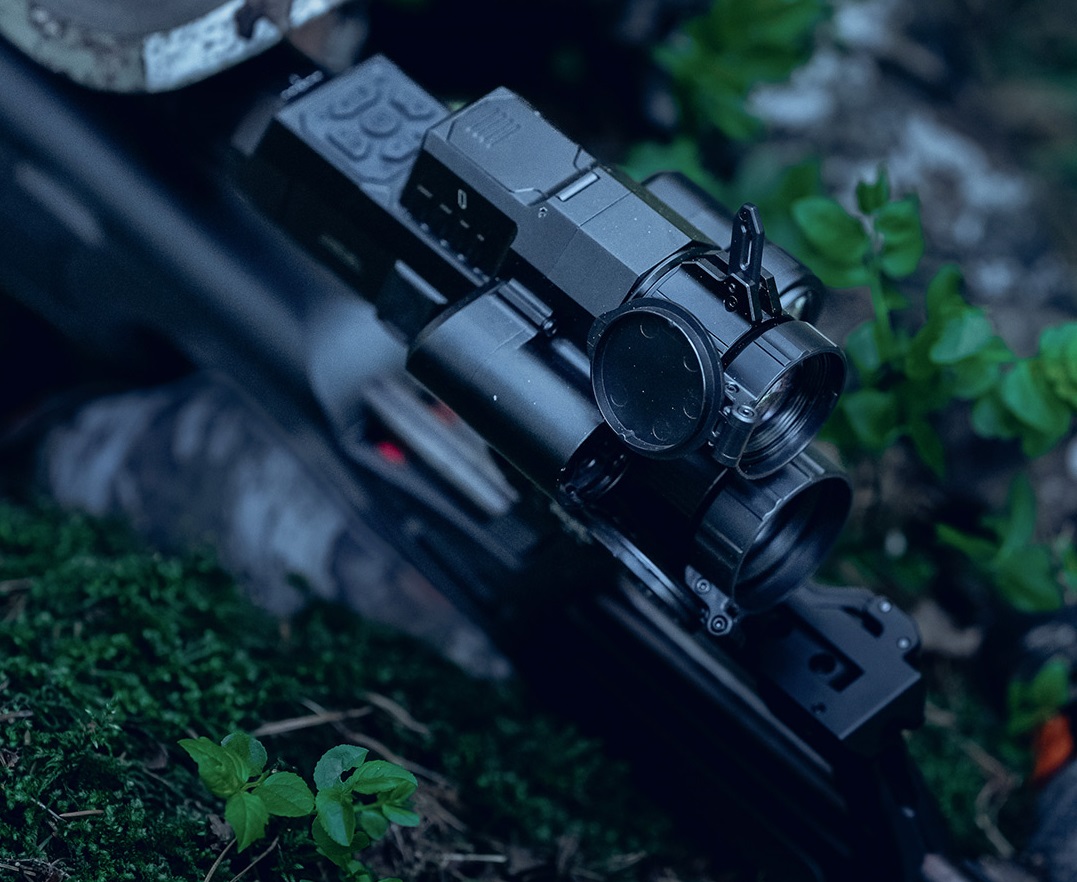

Небыстросъемное крепление Pard обеспечивает регулируемую установку на оружие с верхней планкой Picatinny. Удаление выходного зрачка 50 мм требует правильной выкладки и позиционирования глаза.
