Прибор — цифровая камера в форм-факторе оптического прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие. Позволяет измерять расстояние до цели до 1000 м, вести фото- и видеосъемку (со звуком) на съемную карту памяти, передавать данные по Wi-Fi, micro HDMI и USB-C.

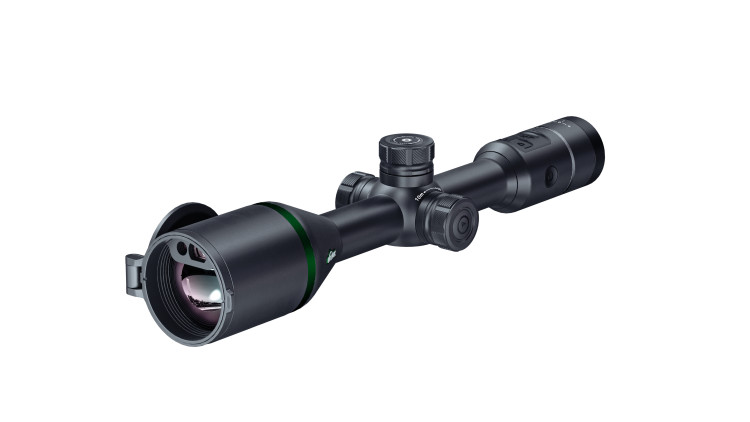

ATAK ET46-50LRF Tube (3,7×) — флагманский тепловизионный прицел с интегрированным лазерным дальномером и рекордной чувствительностью сенсора NETD<14мК. Позволяет обнаружить крупного зверя на удалении от 10 до 2600 м, предназначен для охоты на средних и дальних дистанциях в темное время суток в условиях нормальной и ограниченной видимости (дождь, снег, туман, густой кустарник).
Может использоваться для наблюдений с рук (без установки на оружие) для круглосуточного наблюдения за живой природой, решения поисковых задач.
Сверхчувствительный сенсор 640x512 с NETD<14mK помогает уверенно различать тип и трофейность цели даже при минимальном тепловом контрасте (густой туман, дождь, снег). OLED-экран 2560x2560 формирует круглое детализированное изображение без эффекта «пикселизации». 3 режима (автоматический, «тихий» ручной и «умный» в момент простоя) позволяют выполнять калибровку без лишнего шума и в нужный момент. 6 палитр и 3 сюжетных режима («Город», «Лес», «Дождь») помогают адаптировать картинку под разный ландшафт и погоду.
Сенсор высокого разрешения и длиннофокусный объектив F50 мм обеспечивают базовую кратность 3,7x, комфортный обзор и дальность обнаружения до 2,6 км для целей размером с лося. Даже на максимальном увеличении (28,8x с зумом) сохраняется возможность оценить трофейность объекта на дистанциях, недоступных для модели ATAK ET22 Tube.
Лазерный дальномер измеряет расстояние до цели до 1000 м, электронный компас помогает ориентироваться на местности, гироскоп — контролировать завал оружия относительно горизонта. Для детального наблюдения есть цифровой зум (дает увеличение 7,2x, 14,4x, 21,6x и 28,8x) и режим «картинка в картинке» (PiP).
Встроенный рекордер сохраняет видео со звуком и автоматически активирует запись в момент выстрела, фиксируя момент попадания. Файлы сохраняются на карту micro SD объемом до 128 ГБ. Порт MicroHDMI используется для вывода изображение на внешний монитор, а Wi-Fi позволяет вести наблюдение и съемку со смартфона через приложения Roadcam или Okcam.

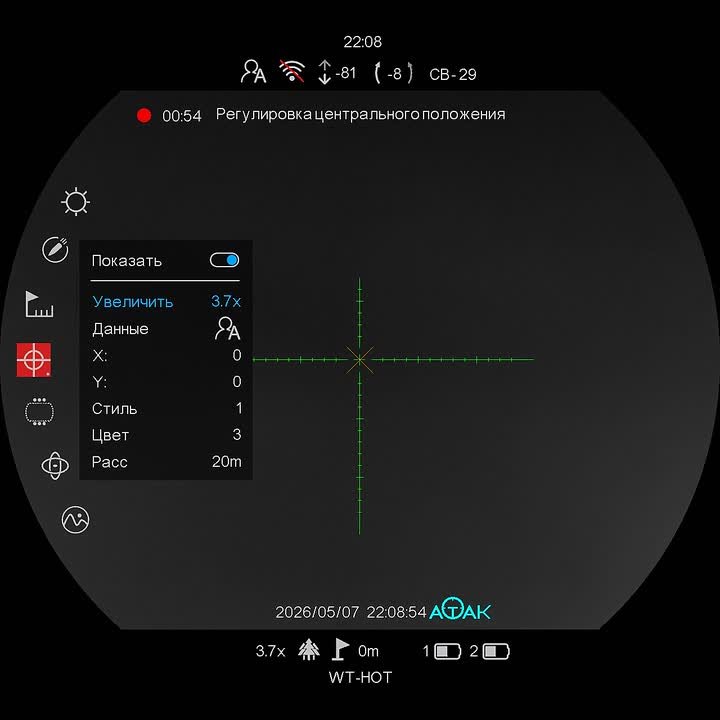

Выполняется методом «одного выстрела» с сохранением до 5 индивидуальных профилей под разные патроны и дистанции. Для разных условий и задач охоты доступно 7 прицельных сеток, по 4 цвета для каждой (28 комбинаций).
Двойная система питания — встроенный аккумулятор 2170 и съемный аккумулятор 18650, — увеличивает время автономной работы до 8 часов. Для длительной работы, особенно зимой, можно подключать пауэрбанк (USB-C).
Левый барабанчик — для фокусировки объектива (аналогично отстройке параллакса у дневных прицелов). Правый барабанчик — отсек под съемный аккумулятор. Верхний барабан с кнопкой и разноуровневые кнопки на окулярной панели — для быстрых функций и тонкой настройки в меню. Форма и размер кнопок предотвращают случайные нажатия и позволяет точно управлять прибором в темноте даже в перчатках.
Прибор защищен от воды, осадков и пыли (IP67), и рассчитан на работу при температурах от -30°С до +55 °С в любой сезон и погоду.
Форм-фактор ATAK ET46-50LRF Tube — как у дневного прицела с трубой 30 мм, однако масса вдвое больше, чем у ATAK ET22 Tube, из-за крупного объектива и встроенного аккумулятора. Прибор рассчитан на отдачу калибров 20, 12, 7.62×39 мм, .308 Winchester, 30-06 Springfield, 6.5×55 мм (до 6000 Дж). Удаление выходного зрачка 60 мм (на 10 мм больше, чем ET / ET22 Tube), чтобы повышает комфорт и безопасность стрельбы на оружии с сильной отдачей.

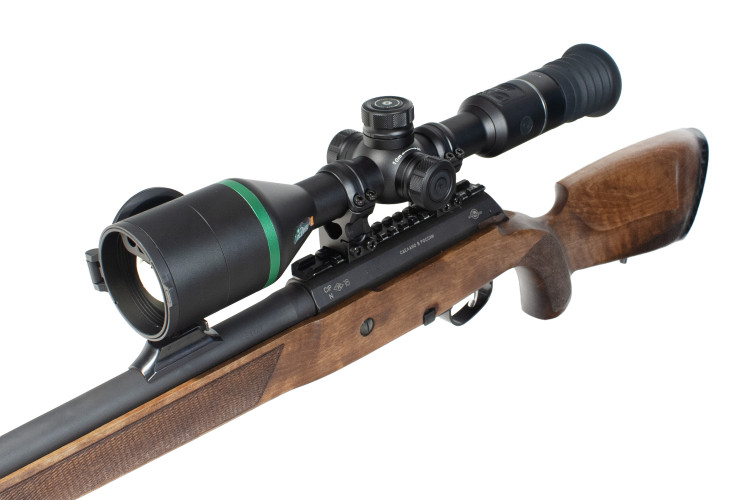

Фирменные небыстросъемные кольца обеспечивают установку на оружие с планкой Weaver / Picatinny по стандартной схеме.
| Микроболометр | |
| Тип | VOx, неохлаждаемый |
| Разрешение, пикселей | 640x512 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 14 мК |
| Калибровка | автоматическая (со шторкой), ручная (без шторки), "умная" (со шторкой, в момент простоя) |
| Дисплей | |
| Тип | OLED |
| Разрешение, пикселей | 2560x2560 |
| Схемы | 5 (горячий белый, горячий черный, горячий красный, железный красный, небо, "высший свет") |
| Режимы | 3 (город, лес, дождь) |
| Яркость дисплея | 7 уровней |
| Оптические характеристики | |
| Увеличение, крат | 3,7x, с зумом — 7,4x, 14,8x, 22,2x и 29,6x |
| Цифровой зум | x1 / x2 / x4 / x6 / x8 |
| Объектив | F50 мм |
| Поле зрения, град. | 7x7, диагональ 11,2 |
| Удаление выходного зрачка, мм | 60 |
| Фокусировка объектива | от 10 м, ручная (левый барабан) |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м | 2600 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 7 |
| Цветовые схемы, шт. | 4 (красный, белый, жёлтый, зелёный) |
| Профили пристрелки | 5 |
| Баллистический калькулятор | нет |
| Видеорекордер | |
| Запись фото | 1024x768, .jpg |
| Запись видео | 1280x1280, .mp4 |
| Память | карта microSD до 128 ГБ |
| Запись звука | есть |
| Автоматическая запись выстрела (с активацией отдачей) | есть (20 секунд) |
| Функционал | |
| Лазерный дальномер | до 1000 м |
| Функция "Кадр в кадре" (PiP) | есть |
| Гироскоп | есть |
| Электронный компас | есть |
| Отслеживание горячих точек | есть |
| Лечение битых пикселей | есть |
| Отображение строки состояния | вкл / выкл |
| Меню | автоскрытие с экрана (вкл/ выкл) |
| Wi-Fi | есть (2.4GHz / 802.11 b/g; дистанция работы до 15 метров прямой видимости), поддержка приложений Roadcam/Okcam |
| HDMI | microHDMI |
| Обновление ПО | возможно (загрузка установочных файлов с карты памяти) |
| Обнуление настроек | есть |
| Питание | |
| Источник | съемный аккумулятор Li-ion 18650 (без защиты, с плоским "+"), 3.7 V + встроенный аккумулятор 21700 |
| Время работы при НУ, час | до 8 |
| Внешний источник питания / зарядка | USB-C |
| Автовыключение | есть (через 1, 10 или 30 мин бездействия) |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Крепление | кольца 30 мм на планку Picatinny / Weaver |
| Дополнительное крепление на корпусе | нет |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -30...+55 |
| Ударная стойкость, Дж | 6000 |
| Габариты, мм | 370x88x66 (с наглазником) |
| Масса (без крепления, без батареи), кг | 1,043 |
