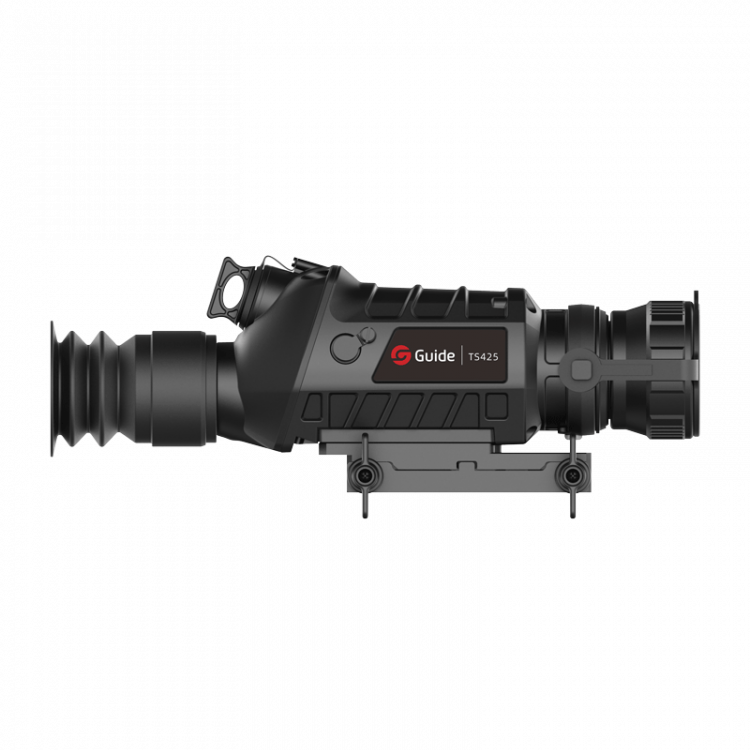

Тепловизионный прицел GUIDE TS425

Тепловизор Guide TS 425 является цифровой камерой с чувствительным элементом — микроболометром на базе оксида ванадия, регистрирующим излучение в тепловой части спектра 8-14 мкм, и выполненной в виде прицела. Может быть установлен на охотничье оружие для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен передавать видеосигнал по  видеокабелю.

ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце,лазеры, сварочные аппараты, огонь, горящие сигареты и пр.) Это может привести к повреждению сенсора.

Назначение

Гражданский тепловизионный прицел Guide TS 425 (1,6x) предназначен для охоты и целевой стрельбы из огнестрельного / нарезного оружия с установочной базой Weaver или Picatinny, может использоваться в качестве портативного устройства наблюдения при любой погоде и в любое время суток.

Держит отдачу на крупном калибре, обеспечивает чёткую информативную картинку при крайне низких температурах (до -40°C) и в условиях ограниченной видимости (дождь, туман, темнота), позволяет уверенно обнаружить объект охоты размерами 1,8x0,5 метра на расстоянии 700 метров.

Ключевые параметры

• Увеличение 1,6x, дальность обнаружения цели 1,8x0,5 м — 700 м.
• Матрица 400×300 (17 мкм, 50 Гц, NETD<50 мК). Объектив F25/1,1.
• Калибровка автоматическая и ручная (со шторкой, с крышкой).
• Цветной OLED-дисплей 1024×768. 7 палитр. Видеовыход PAL.
• 6 профилей. 10 масштабируемых сеток по 2 цвета, режим «без сетки».
• Цифровой зум x2 / x4, режим PiP x2 с центровкой положения окна.
• Стадиометрический дальномер, отслеживание «горячих» точек.
• Свыше 4 часов работы от 1 батареи 18650. Автовыключение.
• Установка аккумуляторной батареи без соблюдения полярности.
• Пыле/влагозащита IP67, работа при температуре -40C/+50 °C.
• Ударная стойкость до 5000 Дж. Фирменное крепление на Weaver.

Функциональные и эксплуатационные особенности

Отличный обзор на малой кратности. Прицел-тепловизор Guide TS425 оснащён оригинальной VOx матрицей 400×300 (17мкм, 50 Гц) и германиевым объективом с фокусным расстоянием 25 мм, в серии TS отличается минимальной оптической кратностью 1,6x и самым широким полем зрения 14,9 (или 26,1 м/100 м). Прибор обеспечивает отличный обзор местности, особенно на ближних и средних дистанциях, и комфортное наблюдение за быстро движущимися объектами в режиме реального времени. В поле, в полной темноте, оленя можно легко обнаружить в пределах 590 м, а безошибочно распознать на расстоянии в 290 м.

Чёткое и подробное изображение в любых условиях. Цветной OLED-дисплей 1024×768, 7 цветовых палитр и 10-уровневая регулировка яркости и контраста помогут получить оптимальное для восприятия изображение в каждом конкретном случае — для удобства длительных наблюдений с минимальной сенсорной нагрузкой на глаза, для более контрастного выделения тепловых целей или улучшенного просмотра фона и местности.

6 профилей выверки. У прицела 10 масштабируемых сеток под любые охотничьи задачи — от простого Plex до модифицированной Mil-Dot со сложной разметкой. Цвет (чёрный, белый) и яркость (10 уровней) метки адаптируются под любую погоду и цветовую палитру, а сами размеры остаются «правильными» при любом увеличении — при смене кратности сетка масштабируется так же, как FFP метки оптических прицелов.

Полезный функционал для успешной охоты. Дискретный цифровой зум x2/x4 меняет масштаб полноэкранного изображения, улучшая детализацию и точность распознавания объектов ближнего/дальнего плана. Режим PiP в отдельном мини-окошке показывает увеличенное вдвое перекрестье прицельной метки — для точного прицеливания по месту. Окошко выводится сверху над сеткой, по центру или со смещением влево/вправо, и не мешает просматривать окрестности на «полном» экране. Режим Hot Spot Tracking пригодится для поиска и отслеживания самых «горячих» точек в наблюдаемой зоне, а стадиометрический дальномер покажет примерное расстояние до цели, чью высоту можно сопоставить с одним из эталонных значений — «кроликом» (0,25 м), «кабаном» (0,5 м) или «оленем» (1,8 м).

Видеоразъём Lemo позволяет подключить к тепловизору Guide TS425 внешние устройства записи и воспроизведения — для просмотра изображения на большом экране или записи картинки на внешний рекордер в режиме реального времени. От стандартного видеовыхода типа «тюльпан» система Lemo отличается повышенной пыле-влагозащитой, надёжностью соединения при сильных механических нагрузках (рывки, удары, вибрации) и быстрой расстыковкой соединения одним движением.

Быстрая замена батареи. Автовыключение. Прицел «питается» от 1 аккумуляторной батареи 18650 с плоскими контактами, время непрерывной работы при полном заряде — не менее 4 часов (зависит от ёмкости используемого аккумулятора). При замене батареи соблюдать полярность не нужно, а значит, в темноте на ощупь заменить старый аккумулятор на новый будет ещё быстрее и проще. Для экономии заряда можно использовать «спящий» режим и функцию автоматического выключения питания. Подключение внешних источников питания не предусмотрено.

Удобная механика, понятное управление. Вместо кнопочной панели управления — одна красная кнопка для включения, выключения и активации «спящего» режима, и энкодер с кнопкой — для всего остального. Вся механика максимально понятная и рассчитана на управление рукой в плотной зимней перчатке. Во избежание утери крышка батарейного отсека и крышка объектива крепятся к корпусу специальными хлястиками.

Класс защиты IP67. Ударные нагрузки до 5 тыс. Дж. Тепловизионный прицел Гайд TS425 на 100% защищён от пыли и проливного дождя, не пропускает воду под давлением до 100 мбар (герметичность сохраняется даже после кратковременного погружения на глубину до 1 м) и будет безотказно работать очень суровой зимой и крайне жарким летом при температуре -40C / +50°C. Диоптрийная подстройка в пределах +/-4 дптр позволит большинству охотников пользоваться прицелом без очков, а удаление выходного зрачка на 48 мм обеспечит безопасное использование на оружии с сильной отдачей. Ударная стойкость достигает 5000 Дж (12 калибр, .30-06, .308 Win).

Фирменный кронштейн на Вивер. Прицел поставляется вместе с оригинальным креплением на планку Weaver. Затяжка винтов кронштейна производится вручную и не требует инструмента вроде ключа или отвёртки.

Для правильной установки прицела на кронштейн советуем использовать синий фиксатор резьбы. Для качественной пристрелки Guide TS425 на оружии рекомендуем применять автономный источник тепла Теплоид.

Комплектация

• прицел тепловизионный Guide TS425
• крышка объектива
• зарядное устройство
• видеокабель (типоразъёмы Lemo)
• большой пластиковый кейс
• кронштейн на Weaver
• инструкция

Батарейка не входит в комплект поставки и приобретается отдельно.

Технические параметры
