Прибор — цифровая камера в форм-факторе прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие. Позволяет измерять расстояние до 1000 м, вести фото- и видеосъемку на внутреннюю память, передавать данные по Wi-Fi и USB-C.
ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце, лазеры, сварочные аппараты, огонь, горящие сигареты и пр.) Это может привести к повреждению сенсора.

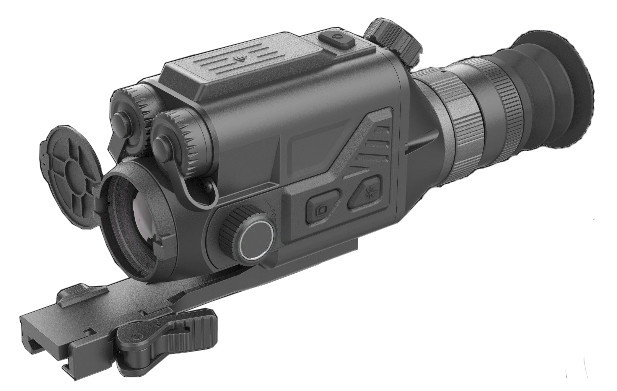

Тепловизионный прицел EATECH SS632L (бывш. Guide TS632L) — модель с дальномером, баллистическим калькулятором и поддержкой мобильных приложений TargetIR и TargetIR Ballistics. Предназначен для поиска подранков и охоты в темное время суток и в условиях ограниченной видимости (дождь, туман, густая листва) на ближних и средних дистанциях.
С рук (без установки на оружие) может использоваться при любой освещенности для выявления утечек тепла / очагов возгорания / повреждений электрооборудования, для контроля сетей и ЛЭП, охраны территорий и объектов инфраструктуры, мониторинга окружающей среды и малого неба (в т.ч. видеорегистрация полета БПЛА), поисково-спасательных работ.

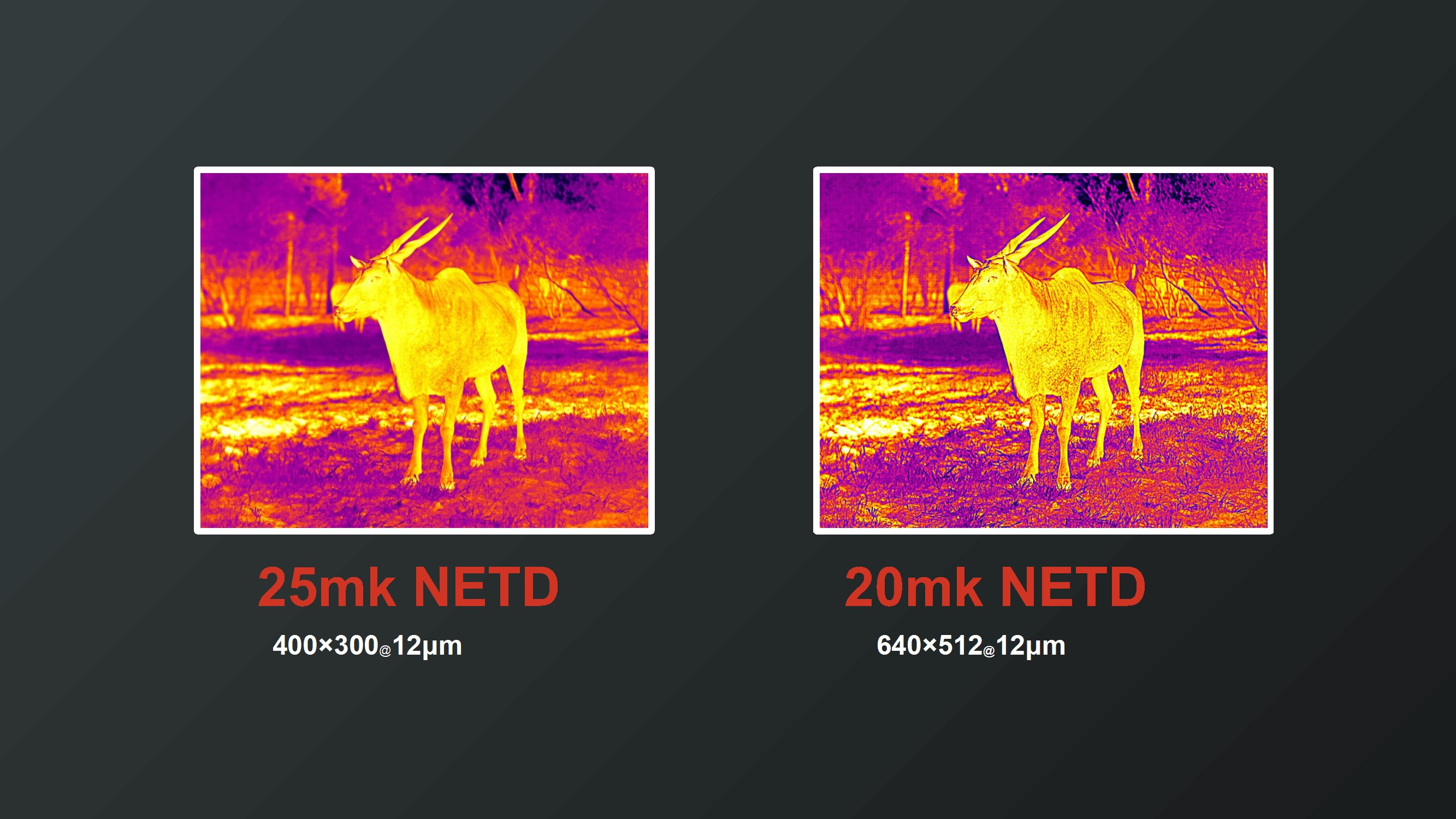

Матрица 640×512 (12 мкм, NETD< 20 mK) и объектив F35mm/1.0. Благодаря высокой чувствительности NETD < 20 mK прицел на 20% эффективней работает в сложных погодных условиях, чем модели с NETD<25...30 mK. Он лучше отображает мало контрастные объекты (теплое на теплом, холодное на холодном) и формирует четкое, реалистичное изображение даже в тумане и под дождём. Высокое разрешение позволяет различать очень мелкие детали — тонкие ветки кустарника, травинки и сложный рисунок фона, а у животных отчетливо видны глаза и копыта.
Дисплей AMOLED 1920×1080 обеспечивает высокую детализацию, насыщенные цвета и мгновенный отклик, стабильно работает при температурах до -20°C. По сравнению с моделями 1024×768, площадь изображения больше в 2,64 раза, что делает картинку более чёткой и комфортной для восприятия.
Малая кратность 1,7 (с зумом до 13,6x) и широкое поле зрения 22 м/100 м сочетается с большой дальностью обнаружения — до 1800 м. Это модель для динамичной охоты на малых и средних дистанциях, например, на зайца, лису и копытных. Дальность обнаружения даёт резерв по дистанции, позволяя заранее засечь цель и спланировать подход.
Плавный цифровой зум 1x...8x обеспечивает точное масштабирование с малым шагом. Управляется широким колесом на окуляре – бесшумно, аккуратно и с минимальными усилиями.
Масштабируемые сетки и точная пристрелка. Прицел поддерживает 10 профилей (A...J), для каждого - 10 типов сетки (по 6 цветов) и 5 дистанций пристрелки: 100 м, 200 м и три настраиваемые. Пристрелка выполняется по методу «1 выстрела», с цифровым зумом и функцией «заморозки» изображения, что упрощает совмещение точки прицеливания с точкой попадания. При увеличении масштаба сетка адаптируется, автоматически корректируя шаг выверки.
Лазерный дальномер определяет фактическое расстояние до 1000 м, угол наклона и высоту цели. Работает в режиме сканирования и одиночных замеров. Передаёт данные в текущий баллистический профиль для расчёта поправки и отключается спустя 5 минут бездействия.

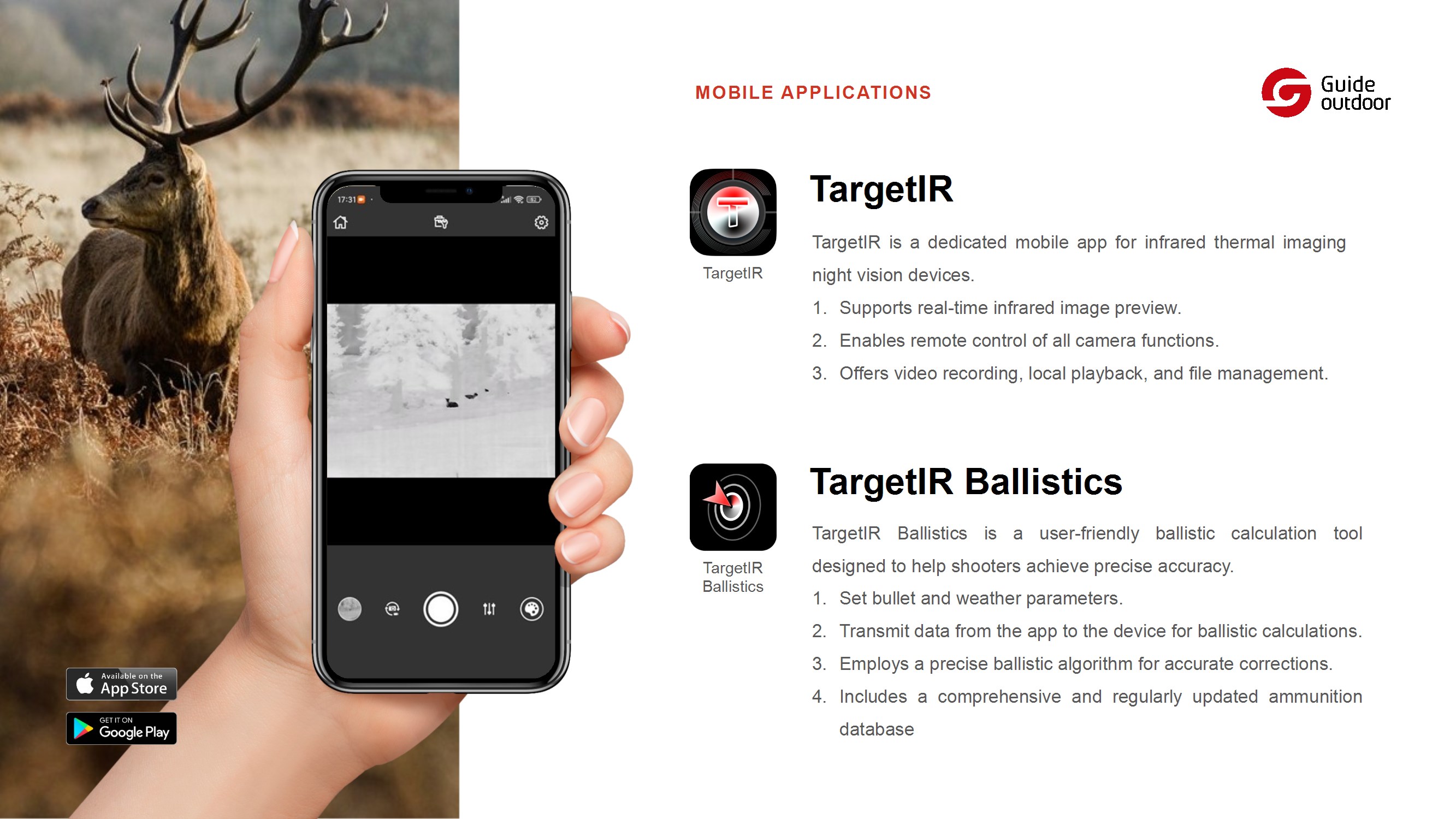

Баллистический калькулятор синхронизируется с приложением TargetIR Ballistics на телефоне: баллистические данные по Wi-Fi подгружаются из программы в выбранный стрелковый профиль на прицеле. Система использует показания дальномера для расчёта поправок и отображает скорректированную точку прицеливания на сетке.
«Умное видео» или автозапись выстрела. При каждом выстреле в 64 ГБ памяти прицела автоматически сохраняется 15-секундный видеоролик («тихий» или со звуком) и 5 фотографий с указанием даты и времени. Это позволит проанализировать результаты стрельбы за день, неделю или несколько месяцев.
Три интерфейса подключения. Bluetooth — для работы с пультом ДУ (не входит в комплект). USB-C — для внешнего питания, подключения к компьютеру или монитору. Wi-Fi 2,4 / 5 ГГц гарантирует стабильную связь со смартфоном: позволяет удалённо управлять прицелом и съёмкой через приложение TargetIR, а также загружать баллистические данные из программы TargetIR Ballistics.
Три режима автовыключения. Полного заряда съёмного аккумулятора хватает на 5,5 часов работы в стандартных условиях. Для рационального расхода заряда предусмотрены 3 режима: автовыход из меню при бездействии, «умный сон» (экран затемняется, прицел работает) и полное автоотключение питания.

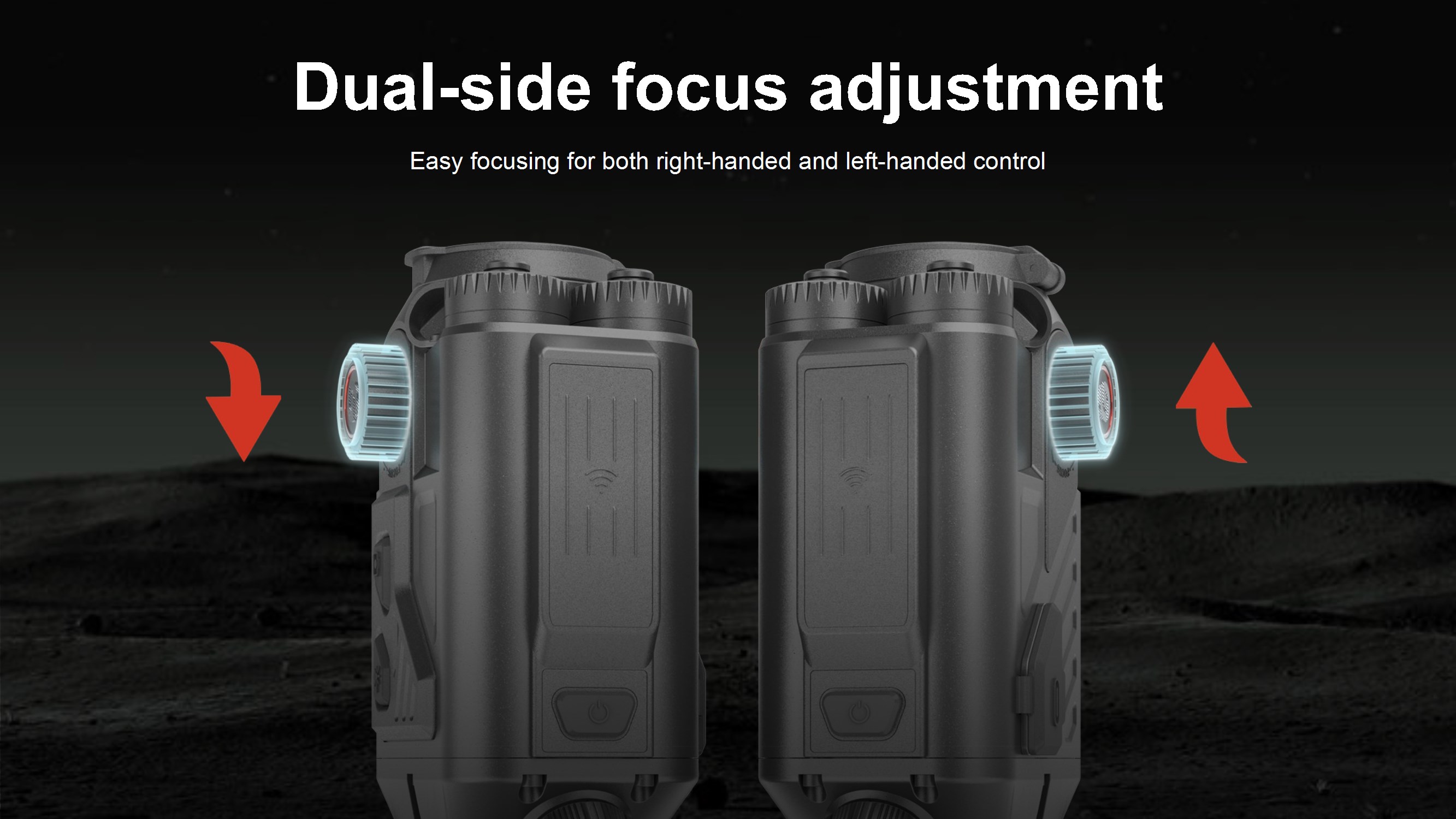

Эргономика и система управления адаптирована для левши и правши, позволяет безошибочно управляться с прибором в темноте и без отвлечения от окуляра. Энкодер предназначен для глубокой настройки в круговом Меню, кнопки — для доступа к быстрым функциям. Два симметричных барабанчика отвечают за быструю фокусировку объектива любой свободной рукой. А колесо цифрового зума на окуляре позволяет плавно и бесшумно изменять масштаб изображения.
Ударная стойкость до 1000 G (≈ 7000 Дж). Конструкция выдерживает отдачу мощных охотничьих боеприпасов, включая 12/70, .308 Win, .30-06, .300 Win Mag, 9.3×62 и облегчённые версии .375 H&H Magnum.
Класс влагозащиты IP68 и широкий диапазон рабочих температур от -20 до +50°C обеспечивают стабильную работу и безопасную эксплуатацию прибора при любой погоде в большинстве климатических зон России. Прицел надёжно защищен от пыли, высокой влажности, снега и ливневых осадков, не пропускает воду даже при длительном погружении на глубину более 1 м. Дальномерный модуль закрывается крышкой — для безопасности наблюдателя и защиты линзы от грязи и царапин.
Быстросъёмное крепление на Picatinny позволяет быстро, из «коробки», без ключей и отверток, установить прицел на ружье с соответствующей планкой.
| Микроболометр | |
| Тип | VOx неохлаждаемый |
| Разрешение, пикселей | 640x512 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 20 мК |
| Калибровка | автоматическая (со шторкой) / ручная (со шторкой) |
| Дисплей | |
| Тип | AMOLED 1920x1080 (0.39'') |
| Схемы | 7 (White Hot, Black Hot, Red Hot, Green Hot, Iron Red, Blue Hot, Sepia) |
| Режимы | 3 режима сцены, режим улучшения изображения, регулировка яркости и контрастс |
| Оптические характеристики | |
| Увеличение, крат | 1,7x, с зумом до 13,6x |
| Цифровой зум | плавный зум 1x...8x, регулировка кольцом на окуляре |
| Объектив | F35 мм / f1.0 |
| Поле зрения, град. | 12,5x10 |
| Поле зрения, м/100 м | 22x17 |
| Удаление выходного зрачка, мм | 48 |
| Фокусировка объектива | ручная, с двух сторон (симметричные барабанчики) |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м | до 1800 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 10, масштабируемые |
| Цвета прицельной сетки | 6 (зеленый, черный, белый, красный, желтый, синий) |
| Профили пристрелки | 10, в каждом - по 5 "нулевых" дистанций пристрелки (100 м, 200 м, 3 пользовательских) |
| Метод пристрелки | методом 1 выстрела, с применением заморозки и цифрового зума |
| Встроенный дальномер | |
| Дальность измерения, м | до 1000 |
| Режимы | однократный замер, сканирование |
| Автовыключение | через 5 минут |
| Видеорекордер | |
| Запись фото и видео | есть |
| Встроенная память | 64 ГБ |
| Запись звука | есть |
| Автозапись выстрела с активацией отдачей | есть |
| Функционал | |
| Функция "Кадр в кадре" | x2, с центровкой "окошка" |
| Баллистический калькулятор | есть, загрузка данных из приложения TargetIR Ballistics |
| Авто нахождение горячих точек | есть |
| Обводка контуров тепловых целей | есть |
| Wi-Fi | 2,4 Ггц и 5 ГГц, приложения TargetIR и TargetIR Ballistics |
| Bluetooth | есть |
| Питание | |
| Источник | 1 съемный аккумулятор 18650 |
| Время работы при НУ, час | 5,5 |
| Внешний источник питания | USB-C |
| Режимы автовыключения | - "умный сон" для дислея, - автовыключение Меню, - автовыключение питания |
| Физические и эксплуатационные параметры | |
| Крепление | на планку Picatinny |
| Класс защиты (по IEC 60529) | IP68 |
| Ударная стойкость на огнестрельном оружии | до 1000 G (до 7000 Дж) |
| Рабочие температуры, °C | -20...+50 |
| Габариты, мм | 223x75x86 |
| Масса (без крепления и батареи), кг | 0,622 |
