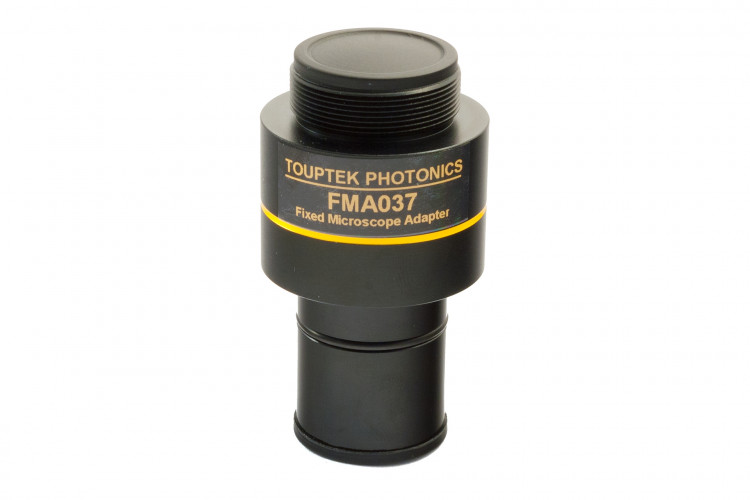

Адаптер линзовый ToupTek FMA037 0.37X (108005)

Применение линзового адаптера ToupTek FMA037 0.37X

Адаптер-переходник - аксессуар, соединяющий в единый эффективный механизм микроскоп и цифровую камеру, используется при несовпадении диаметров окуляра и объектива. Линзовый адаптер ToupTek FMA037 0.37X необходимо использовать для сопряжения цифровых окулярных камер ToupCam и микроскопов с диаметром окуляров 0,91" (23,2 мм).

Базовые свойства линзового адаптера ToupTek FMA037 0.37X.

• Требуемый размер матрицы - 1/4” ~ 1/3”
• Увеличение – 0,37x
• Фокусное расстояние - фиксированное
• Резьбовое соединение C-mount
• Алюминиевый корпус

Установка и особенности линзового адаптера ToupTek FMA037 0.37X

Для установки на бинокулярный цифровой микроскоп необходимо вынуть один из окуляров, а вместо него установить адаптер-переходник, соединённый с цифровой камерой посредством резьбового крепления C-mount.

Оценка поля зрения камеры, установленной на микроскоп с помощью линзового переходника, выполняется по формуле:

F≈ L/(a*b),

где F - поле зрения (мм), L - размер матрицы, a - увеличение объектива, b - увеличение адаптера.

Ниже приведены расчёты для микроскопа с объективом 10x, камеры ToupCam U3CMOS05100KPA с матрицей 5,7 мм (H) x 4,28 мм (V) и адаптером 0,37x.

F(H) ≈5,7/(10*0,37) ≈ 1,54 мм

F(V) ≈ 4,28/(10*0,37) ≈ 1,16 мм

Поле зрения составит 1,54 x 1,16 мм.

Корпус прибора сделан из алюминия. Чернение, выполненное по внутренней поверхности корпуса, используется для устранения бликов и паразитной засветки. Чтобы предотвратить виньетирование (частичное затемнение по краю), используйте модель FMA037 с камерами, у которых размер матрицы не превышает 1/4 ~ 1/3 дюйма.
