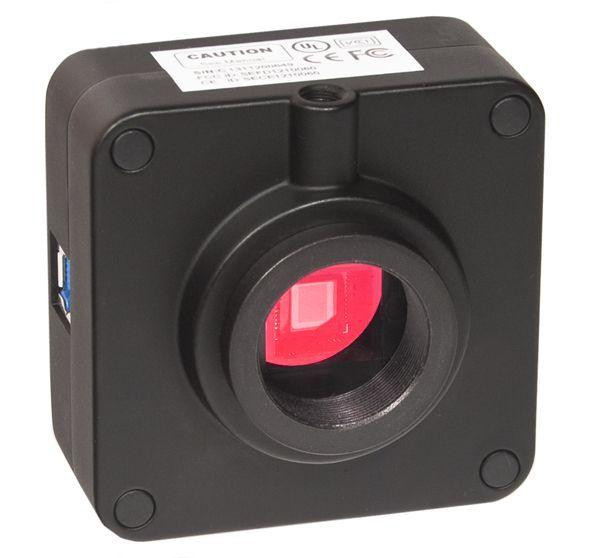

Цифровая камера для микроскопов ToupCam U3CMOS03100KPA, как и все модели серии U3CMOS с высокоскоростным интерфейсом USB 3.0, предназначена для передачи информации, полученной с помощью микроскопа, на экран монитора ПК. Область применения – микроскопия, медицина, наблюдение за технологическими процессами и работой оборудования, научно-исследовательская и образовательная деятельность.
Используя специальные переходники, камеру можно адаптировать для работы с микроскопами, у которых диаметр окуляра равен 23,2 мм, 30,0 мм, 30,5 мм или использующих резьбовое соединение C-mount.
Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой
F≈ L/(a*b),
F - поле зрения в мм,
L - размер матрицы,
a - увеличение объектива,
b- Увеличение адаптера.
Например, имеется микроскоп с объективом 10x, камера ToupCam U3CMOS03100KPA с размерами матрицы 4,505 мм(H) x 3,375 мм(V) и адаптером с увеличением 0,5x
F(H)≈4,505/(10*0,5)≈ 0,9 мм
F(v)≈ 3,375/(10*0,5)≈ 0,7 мм
Поле зрения камеры ToupCam U3CMOS03100KPA с адаптером 0,5x и с микроскопом c объективом 10x составляет 0,9 мм x 0,7 мм
Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя
F(px)= 2,2/(10*0,5)=0,4 мкм/пиксель
Корпус цифровой камеры для микроскопов ToupCam U3CMOS03100KPA изготовлен из анодированного алюминия, что позволит обеспечить стабильную работу прибора практически в любых условиях. Для защиты сенсора используется IR-CUT фильтр высокого качества (отсекает все инфракрасное излучение от 700 -750 нм).
Основное отличие модельного ряда цифровых камер U3CMOS от камер линейки UCMOS – наличие высокоскоростного интерфейса USB 3.0. Скорость передачи информации повышается до 5 Гбит/с по сравнению с 480 Мбит/с, которые может обеспечить USB 2.0. Версия 3.0 отличается также увеличенной силой тока - с 500 мА до 900 мА. Обратите внимание, что при подключении к USB2.0 камера не работает.
Матрица , используемая в конструкции камеры ToupCam U3CMOS14000KPA, обеспечивает высокий уровень быстродействия и позволяет оцифровывать каждый пиксель изображения индивидуально (в отличие от матрицы CCD, в которой чтение идет построчно).
Цифровая камера для микроскопов ToupCam U3CMOS03100KPA имеет многофункциональное программное обеспечение ToupView, позволяющее выполнять предварительный просмотр изображения в заданном масштабе, редактировать и сохранять полученное изображение (в формате BMP, JPEG, PNG, TIFF и т.д.), записывать видеофайлы в формате поддерживаемых операционной системой кодеков. Изображение выводится на экран в реальном времени, большой размер пикселей 2,2 мм х 2,2 мм и высокое соотношение сигнал/шум обеспечивают чистую картинку с качественной прорисовкой деталей. Ручная и автоматическая настройка баланса белого позволяют получить изображения в естественной цветовой гамме.
Поддерживаются операционные системы Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux и платформа LabView. Возможна разработка собственного программного обеспечения на базе С/С++, DirectShow или Twain.
Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.
Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя
При необходимости Вы можете заказать переходники с 23,2 мм на 30,0 мм и 30,5 мм в нашем интернет-магазине.
Эксперты нашего интернет-магазина предоставят самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam U3CMOS03100KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.
| Основные ТТХ | U3CMOS03100KPA |
| Сенсор | APTINA AR0330 CMOS (Color) |
| Развертка | Прогрессивный |
| Максимальное разрешение | 2048x1534 (примерно 3,140,000 пикселей) |
| Размер сенсора (диагональ матрицы) | 1/ 3” (4,505 мм х 3,375 мм, диагональ 6,0 мм) |
| Размер пиксела | 2,2 мкм x 2,2 мкм |
| Чувствительность | 1.9 v/люкс-сек (550нм) |
| Динамический диапазон | 100 дБ |
| АЦП | 12bit , 8bit R.G.B на ПК |
| Сигнал/Шум | 39 дБ |
| Спектральный диапазон | 380-650 нм (с инфракрасным фильтром) |
| Частота кадров | 27,4 кадр/с @ 2048x1534, 53,3 кадр/с @ 1024x770 |
| Бининг | 1x , 2x2 |
| Экспозиция | 0,1 - 2000 мс |
| Квантовая эффективность | - |
| API | Native C/C++, C#, Directshow, Twain, Labview |
| Поле зрения | |
| Температура | -10°…+50° |
| Влажность | 30-80% |
| Питание | 5В от USB порта |
| Поддерживаемые операционные системы | Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux |
| Требования к ПК | Core2 2.8GHz или выше |
