Камера для микроскопа ToupCam U3CMOS14000KPA

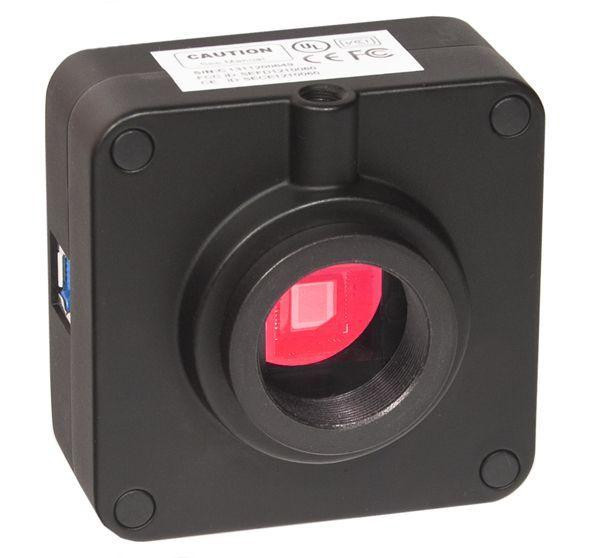

Камера для микроскопа ToupCam U3CMOS14000KPA - фото 1
Камера для микроскопа ToupCam U3CMOS14000KPA 1
Камера для микроскопа ToupCam U3CMOS14000KPA 2
Камера для микроскопа ToupCam U3CMOS14000KPA 3
Камера для микроскопа ToupCam U3CMOS14000KPA 4
Камера для микроскопа ToupCam U3CMOS14000KPA 5
Камера для микроскопа ToupCam U3CMOS14000KPA 6
Камера для микроскопа ToupCam U3CMOS14000KPA 7
Камера для микроскопа ToupCam U3CMOS14000KPA 8
Камера для микроскопа ToupCam U3CMOS14000KPA 9
Камера для микроскопа ToupCam U3CMOS14000KPA 10
Камера для микроскопа ToupCam U3CMOS14000KPA 11
Камера для микроскопа ToupCam U3CMOS14000KPA 12
Внутренний код: 5684
В наличии
Цена:
45 620 руб.
К сравнению
Доставка в Москва
Доставим этот товар бесплатно Все варианты
Нужна консультация по товару?
Задать вопрос менеджеру
Категории товара
  • Описание

    Основное назначение цифровой камеры для микроскопов ToupCam U3CMOS14000KPA

    Цифровая камера для микроскопов ToupCam U3CMOS14000KPA с высокоскоростным интерфейсом USB 3.0 предназначена для передачи визуальной информации, полученной при исследовании объектов с помощью микроскопа, на экран монитора компьютера в режиме реального времени. Область применения – микроскопия, медицина, наблюдение за технологическими процессами и работой оборудования, Machine vision, Web трансляции.


    С помощью переходников можно установить на микроскоп с окулярами 23.2 мм, 30,0 мм, 30,5 мм или использующих резьбовое соединение C-mount.


    Расчет поля зрения и разрешения камеры для микроскопов ToupCam U3CMOS14000KPA

    Для оценки поля зрения данной камеры с микроскопом можно воспользоваться формулой

    F≈ L/(a*b),

    F - поле зрения в мм,
    L - размер матрицы,
    a - увеличение объектива,
    b- Увеличение адаптера.

    Например, имеется микроскоп с объективом 10x, камера ToupCam U3CMOS14000KPA с размерами матрицы 6,138 мм (H) x 4,603 мм (V) и адаптером с увеличением 0,5x

    F(H)≈6,138/(10*0,5)≈ 1,2 мм

    F(V)≈ 4,603/(10*0,5)≈ 0,9 мм

    Поле зрения камеры ToupCam U3CMOS14000KPA с адаптером 0,5x и с микроскопом c объективом 10x составляет 1,2 мм x 0,9 мм

    Аналогично можно оценить и разрешение, только вместо размера матрицы берется размер пикселя

    F(px)= 1,4/(10*0,5)=0,3 мкм/пиксель

    Основные характеристики цифровой камеры для микроскопов ToupCam U3CMOS14000KPA

    • Максимальное разрешение 4096x3288 пикс
    • Диагональ матрицы – 1 /2,3 “ (6,138 мм x 4,603 мм, диагональ 7,672мм)
    • Размер пиксела - 1,4х1,4 мкм
    • Интерфейс - USB 3.0
    • В комплекте адаптер C-mount на 23,2 мм и кратностью 0,75х
    • Поддерживается ОС Windows 10
    • Динамический диапазон – 65,3 дБ, соотношение сигнал / шум – 35,3 дБ
    • Поле зрения примерно соответствует 16х окуляру

    Конструктивные особенности цифровой камеры для микроскопов ToupCam U3CMOS14000KPA

    Основное отличие модельного ряда цифровых камер U3CMOS от камер линейки UCMOS – наличие высокоскоростного интерфейса USB 3.0. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. Версия 3.0 отличается не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА. Обратите внимание, что при подключении к USB2.0 камера не работает.


    Матрица CMOS, используемая в конструкции камеры ToupCam U3CMOS14000KPA, объединяет аналоговую и цифровую части и позволяет оцифровывать каждый пиксель изображения индивидуально (в отличие от матрицы CCD, в которой чтение идет построчно), обеспечивает высокий уровень быстродействия, уменьшая при этом энергозатраты и стоимость оборудования.


    Осуществляется поддержка операционных систем Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux. Поддерживается среда разработки и платформа LabView, используемая в технологическом производстве и для обработки соответствующих данных. Пользователь может разработать собственное программное обеспечение на базе языков программирования С/С++, с использованием интерфейса программирования приложений DirectShow и Twain.


    Многофункциональное программное обеспечение ToupView позволяет выполнять предварительный просмотр изображений в заданном масштабе (обычном и полноэкранном), записывать видеофайлы в формате поддерживаемой системы кодеков, редактировать и сохранять фотографии в большинстве форматов (BMP, JPEG, PNG, TIFF и т.д.), проводить необходимые линейные измерения. Ручная и автоматическая настройка баланса белого позволяют получить изображение с естественной цветопередачей.


    Корпус ToupCam U3CMOS14000KPA изготовлен из анодированного алюминия Для защиты сенсора используется IR-CUT фильтр высокого качества (отсекает все инфракрасное излучение от 700 -750 нм).


    Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.

    Внимание! Цифровые камеры Touptek (ToupCam) с программным обеспечением ToupVieW, установленным с CD-диска, перестали отображаться в Windows 10 / 11. Необходимо обновить ПО, скачав его с нашего сайта на вкладке "Скачать", либо с сайта производителя Touptek.

    Комплект поставки

    • Камера для микроскопов ToupCam U3CMOS14000KPA
    • Кабель USB 3.0 длиной 1,8м
    • CD-диск с программным обеспечением ToupView и драйверами устройства
    • Руководство эксплуатации
    • Адаптер C-mount на 23,2 мм и кратностью 0,75х
    • Гарантийный талон


    Все дополнительные аксессуары, в том числе и переходники с 23,2 мм на 30,0 мм и 30,5 мм, Вы можете заказать и приобрести в нашем интернет-магазине.

    Эксперты нашего интернет-магазина предоставят самую полную информацию об основных характеристиках и конструктивных особенностях цифровой камеры ToupCam U3CMOS14000KPA. Оставьте свой вопрос на сайте или позвоните нам по телефону (495) 989-10-56.

    Технические характеристики цифровой камеры для микроскопов ToupCam U3CMOS14000KPA

    Основные ТТХ

    U3CMOS14000KPA

    Сенсор

    APTINA MT9F002 CMOS(Color)

    Развертка

    Прогрессивная

    Максимальное разрешение

    4096x3288 (примерно 14,000,000 пикселей)

    Размер сенсора (диагональ матрицы)

    1/ 2,3” (6,138 мм x 4,603 мм,диагональ 7,672 мм)

    Размер пиксела

    1,4 мкм x 1,4 мкм

    Чувствительность

    0,724 v/люкс-сек (550нм)

    Динамический диапазон

    65,3 дБ

    АЦП

    12bit , 8bit R.G.B на ПК

    Сигнал/Шум

    35,5 дБ

    Спектральный диапазон

    380-650 нм (с инфракрасным фильтром)

    Частота кадров

    6,2 кадр/с 4096x3288,

    21 кадр/с 2048x1644,

    54 кадр/с 1024x822

    Бининг

    1x1, 2x2, 4x4

    Экспозиция

    0,4 - 2000 мс

    Квантовая эффективность

    -

    API

    Native C/C++, C#, Directshow, Twain, Labview

    Поле зрения

    соответствует примерно 16х окуляру

    Температура -10°…+50°
    Влажность 30-80%
    Питание 5 В от USB порта
    Поддерживаемые операционные системы Microsoft Windows XP / Vista / 7 / 8 / 10 (32 & 64 bit), Mac OS, Linux

    для работы в Windows 10 / 11 требуется обновить ПО (с нашего сайта или сайта производителя, ссылка в тексте)
    Требования к ПК Core2 2.8 GHz или выше
    Память более 2Гб
    USB3.0
    Монитор более 17''
    CD-ROM
    Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей
    Характеристики
    БрендToupTek
    Сигнал/Шум, dB35,5
    Динамический Диапазон, dB65,3
    Материал корпусаалюминиевый сплав
    Покрытие корпусалакокрасочное
    Цветчерный
    Размер сенсора,''1/2.3
    Чувствительность, (V/люкс*сек)0,724
    Max разрешение фото, МР14
    Экспозиция, мс0,4 - 2000
    Максимальная частота кадров, fps 54
    Артикул производителяTP114000A
    Страна происхожденияКитай
    Гарантия производителя (лет)1
    Габариты (мм)68 × 68 × 41
    Вес нетто (кг)0,54
    Габариты в упаковке, место 1 (мм)145 × 150 × 100
    Вес брутто, место 1 (кг)0,7
    Вес брутто, место 2 (кг)0,1
    Скачать
    ToupTek_manual.pdf5.4 МБ
    Руководство пользователя (рус.)
    05_ToupView_Quick_Help_en.pdf2.7 МБ
    Руководство пользователя программного обеспечения ToupView (англ)
    03_ToupCam_User_Manual_en.pdf0.8 МБ
    Руководство пользователя камеры (англ)
    01_ToupTek_Datasheet_en.pdf4.8 МБ
    Каталог камер ToupTek (англ)
    ds_toupcam_19-24.pdf2.0 МБ
    Декларация соответствия ЕЭС
    ToupTekToupViewSetup.exe56.2 МБ
    ToupView (windows) - программа для работы с камерами ToupTek
    ToupTekDshowMicroSetup.exe5.6 МБ
    ToupView Micro (windows) - облегченная версия программа для работы с камерами ToupTek
    ToupTekTwainSetup.exe6.3 МБ
    Драйвер TWAIN для работы с камерами ToupTek
    ToupTekToupLite.x64.tar.bz232.6 МБ
    ToupView Lite (Linux x64) -программа для работы с камерами ToupTek в Linux x64
    ToupTekToupLite.x86.tar.bz223.1 МБ
    ToupView Lite (Linux x86) - программа для работы с камерами ToupTek в Linux x86
    ToupTekToupLite.dmg26.2 МБ
    ToupView Lite (MacOS) -программа для работы с камерами ToupTek MacOS
    toupcamsdk.20230223.zip143.1 МБ
    Комплект для разработки программного обеспечения для камер ToupTek
