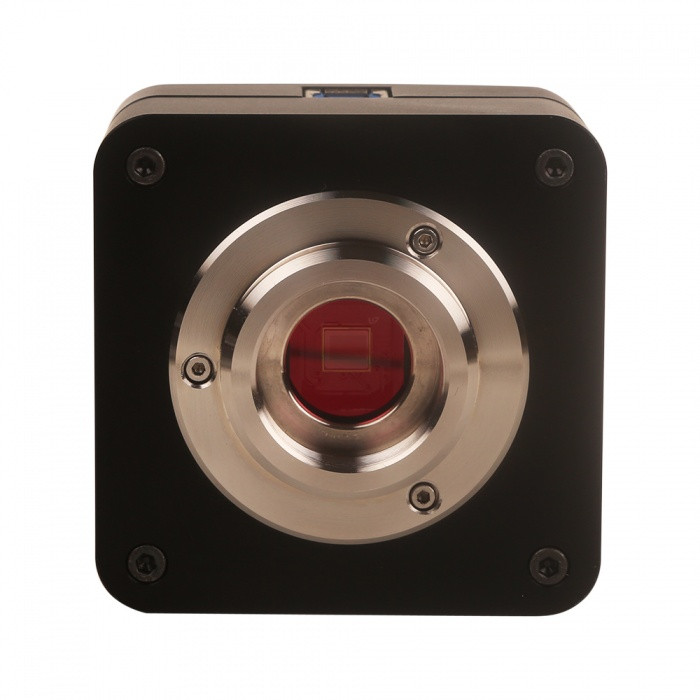

Камера для микроскопа ToupCam U3ISPM18000KPA

Камера для микроскопа ToupCam U3ISPM18000KPA
Камера для микроскопа ToupCam U3ISPM18000KPA
Камера для микроскопа ToupCam U3ISPM18000KPA
Камера для микроскопа ToupCam U3ISPM18000KPA
Внутренний код: 7806
В наличии
Цена:
40 437 руб.
К сравнению
Доставка в Москва
Доставим этот товар бесплатно Рассчитать сроки
Нужна консультация по товару?
Задать вопрос менеджеру
  • Описание

    Назначение

    Цифровая камера ToupCam U3ISPM18000KPA предназначена для совместного использования с цифровыми микроскопами. Модель подходит для медицины, научно-образовательной деятельности, микроскопии и исследований методами флюоресценции, светлого/тёмного поля, для анализа и контроля качества в промышленности.

    Благодаря сенсору Aptina AR1820 1/2,3", USB 3.0 интерфейсу и 12-битному АЦП Ultra-fine TM HISP VP камера отличается очень высокой скоростью обработки и передачи данных. Модель почти вдвое «быстрее», чем ToupCam U3CMOS18000KPA. При разрешении в 18 Мп изображение может быть считано со скоростью до 13,3 кадр/сек, при разрешении в 1 Мп — со скоростью до 54,4 кадр/сек.

    Параметры и функции

    • Цветной CMOS (КМОП) сенсор Aptina AR1820 1/2,3" (6,14x4,61 мм)
    • Максимальное разрешение: для фото - 18 Мп, для видео 4912x3684 пикселей
    • Размер пикселя 1,25x1,25 мкм
    • Высокоскоростной 12-битный процессор Ultra-fine TM HISP VP
    • USB 3.0 интерфейс, до 5 Гбит/сек
    • RAW конвертер
    • Лицензионное программное обеспечение ToupView
    • Время выдержки — от 0,1 мс до 2 секунд
    • Поддержка Windows 7 / 8 / 10, Linux, Mac OS X
    • Цельнолитой алюминиевый корпус
    • Повышенная надёжность, отсутствие подвижных частей и соединений
    • Работа при низких температурах (до -10°C)
    • Встроенный ИК-фильтр
    • Резьбовое крепление C-mount
    • Питание: при подключении к ПК USB 3.0

    Особенности конструкции и использования

    Цветной CMOS сенсор AR1820 1/2,3" отличается высокой чувствительностью и очень низким уровнем шума. 12-битный процессор Ultra-fine TM HISP VP существенно повышает качество и скорость обработки данных. При разрешении в 18 Мп изображение считывается со скоростью до 30 кадр/сек. А благодаря USB 3.0 интерфейсу передача информации на ПК или ноутбук происходит в режиме реального времени со скоростью до 5 Гбит/сек.

    После минимальной обработки оцифрованные данные записываются в 8 или 12-битный RAW файл (максимальное разрешение для фото - 18 Мп, для видео 4912x3684 пикселей). Затем изображение корректируется в программе ToupView и сохраняется в одном из стандартных форматов. При конвертации исходник не модифицируется, так что фото и видео можно многократно переделывать и улучшать.

    Цельнолитой алюминиевый корпус не имеет подвижных элементов и рассчитан на работу при низких температурах (до -10°C). Встроенный в защитное стекло матрицы ИК-фильтр отсекает инфракрасное излучение с длиной волны более 650 нм.

    Камера питается от USB и монтируется на цифровой микроскоп с резьбовым соединением C-Mount. Для установки на микроскопы с окулярами диаметром 23,2 мм, 30,0 мм или 30,5 мм потребуется переходник нужного размера (не входит в комплект поставки). Чтобы купить цифровую камеру для микроскопа ToupCam U3ISPM18000KPA и подходящий переходник, достаточно обратиться в наш интернет-магазине Sturman (Штурман). Размещайте заказ на сайте или звоните по многоканальному телефону +7 (495) 989-10-56.

    Разрешение и поле зрения

    Поле зрение камеры оценивается по формуле F≈ L/(a*b),

    где F - поле зрения (мм), L - размер матрицы (мм), a - увеличение объектива микроскопа, b - увеличение адаптера.

    Для оценки разрешения F(px) вместо размера матрицы (L) используется размер пикселя (мкм).

    Пример 1.
    Цифровой микроскоп с 10-кратным объективом.
    Камера ToupCam U3ISPM18000KPA с матрицей 6,14 мм (H) на 4,61 мм (V) и размером пикселя 1,25x1,25 мкм.
    Адаптер 0,5x.
    Расчётное поле зрения:
    по горизонтали F(H) ≈6,14/(10*0,5) ≈ 1,23 мм
    по вертикали F(V) ≈ 4,61/(10*0,5) ≈ 0,92 мм
    Расчётное разрешение F(px) = 1,25/(10*0,5) =0,25 мкм/пиксель

    В коробке с камерой:

    • Кабель USB 3.0 (тип А - В), длина 2 метра
    • CD диск с драйверами и утилитами
    • Адаптер FMA050

    Технические параметры

    Основные ТТХ


    Сенсор

    Aptina AR1820 CMOS (Color)

    Развертка

    прогрессивная

    Максимальное разрешение

    4912x3684 (примерно 18,000,000 пикселей)

    Размер сенсора (диагональ матрицы)

    1/2.3” (6,14 мм х 4,61 мм)

    Размер пиксела

    1,25 мкм x 1,25 мкм

    G-чувствительность для чёрного цвета 0,62 V/люкс-сек
    Динамический диапазон, Дб 65,8
    Спектральный диапазон, Дб 36,3

    Спектральный диапазон

    380-650 нм (с инфракрасным фильтром)

    Частота (кадров/сек) / разрешение (пикселей)

    До 13,3 / 4912x3684;
    до 34,3 / 2456x1842;
    до 54,4 / 1228x922

    Бининг

    1x1

    2x2

    4x4

    Экспозиция

    0,1 мс — 2 с

    Баланс белого Авто/ вручную
    USB USB 3.0
    Питание от USB порта ПК
    Температура, град.Цельсия -10...+50
    Влажность, % 30...80
    Размеры, мм 67x67x55
    Вес, кг
    0,37
    Производитель может вносить изменения в комплектацию, конструкцию и/или программное обеспечение прибора без предварительного уведомления пользователей
    Характеристики
    БрендToupTek
    Разрешение матрицы18
    Материал корпусаалюминиевый сплав
    Цветчерный
    Размер сенсора,''1/2.3
    Чувствительность, (V/люкс*сек)0,62
    Max разрешение фото, МР18
    Max разрешение видео, pxl4912 × 3684
    Страна происхожденияКитай
    Максимальная частота кадров, fps 13,1
    Габариты (мм)67 × 67 × 55
    Габариты в упаковке, место 1 (мм)145 × 150 × 100
    Вес нетто (кг)0,37
    Вес брутто, место 1 (кг)0,61
    Скачать
    ToupView_Linux.tar.gz6.6 МБ
    Программное обеспечение ToupVuew (Linux)
    toupviewx_10.9.dmg13.7 МБ
    Программное обеспечение ToupView (Mac)
    ToupTek_manual.pdf5.4 МБ
    Руководство пользователя (рус.)
    06_XCAM_User_Manual_en.pdf1.5 МБ
    Руководство пользователя камер ToupTek X-Cam( англ)
    05_ToupView_Quick_Help_en.pdf2.7 МБ
    Руководство пользователя программного обеспечения ToupView (англ)
    03_ToupCam_User_Manual_en.pdf0.8 МБ
    Руководство пользователя камеры (англ)
    01_ToupTek_Datasheet_en.pdf4.8 МБ
    Каталог камер ToupTek (англ)
    toupcamsdk.zip24.0 МБ
    Инструментарий разработчика (SDK Windows, Linux)
    ToupTekDshowMicroSetup.exe1.7 МБ
    Поддержка DirectShow
    ToupTekTwainSetup.exe1.7 МБ
    Поддержка Twain
    ToupTekToupViewSetup.exe42.1 МБ
    ToupView для Windows - Программное обеспечение для камер ToupTek
    ds_toupcam_19-24.pdf2.0 МБ
    Декларация соответствия ЕЭС
    Отзывы (2)
    • Василий
      Вопрос о товаре
      Здравствуйте! Подскажите, пожалуйста, можно ли адаптировать данную камеру для работы с микрофотонасадкой МФН11, существуют ли необходимые переходные кольца?
      • STURMAN.RU
        Ответ
        Здравствуйте, Василий
        Если  вы готовы  мириться с кроп фактором 6, Вам   надо найти   переходник М42х1(мама)-С-mount (папа)
        Обратите внимание, что есть так-же Т-mount с резьбой М42х0.75
