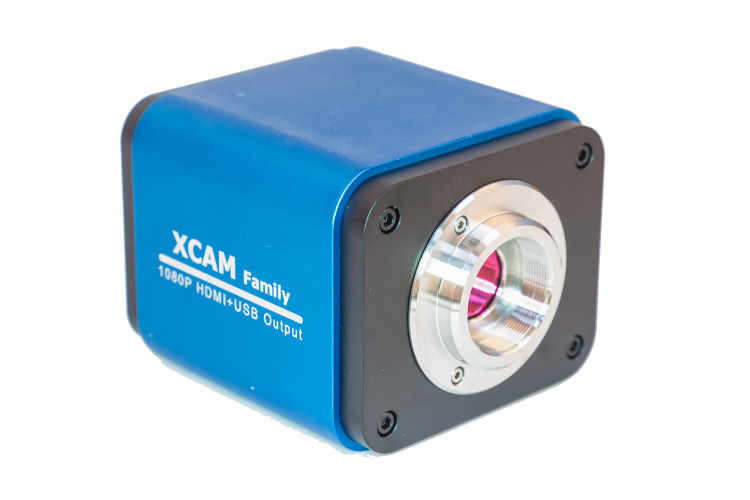

Камера для микроскопа ToupCam XCAM1080PHA

Основное назначение цифровой камеры для микроскопов ToupCam XCAM1080PHA

Применение передовых технологий в области получения и обработки информации позволило вывести на новый уровень изучение структуры и функционирования объектов. Для проведения качественного исследования, помимо подбора микроскопического оборудования и соответствующих компонентов (фильтры, объективы и пр.), необходимо выбрать и оптимальную цифровую камеру с сопутствующим программным обеспечением.

Цифровая камера с многофункциональным интерфейсом (HDMI + USB 2.0 + SD–карта) ToupCam XCAM1080PHA используется для получения, обработки и вывода на экран монитора любой информации, получаемой при изучении объектов, например, биоматериала, с помощью микроскопа. Передача и видеосигнала происходит в режиме текущего времени, все данные подвергаются цифровой обработке и анализу с помощью фирменного программного обеспечения ToupView.

Сфера применения: медицинские и лабораторные исследования, научно-исследовательская и образовательная деятельность, промышленность и on-line контроль за технологическими процессами.

Основные характеристики цифровой камеры для микроскопов ToupCam XCAM1080PHA

• Высокопроизводительный цветной сенсор Sony IMX236 с размерами матрицы 5,5x3,4 мм
• Размер пикселя 2,8x2,8 мкм
• Экспозиция – до 999 мс
• Частота кадров – 60 кадр/с (HDMI) или 30 кадр/с (USB)
• USB 2.0 интерфейс с возможностью подключения компьютерной мыши (в комплекте) SD карты
• HDMI интерфейс с одновременным выводом на монитор ПК панели настройки и управления камерой, и панели инструментов для обработки изображений
• Встроенный просмотр, обработка, запись и хранение аудио и видеоинформации на ПК или CD-карте (есть слот на задней панели)
• Подключение web-камеры формата UVC (USB video class), совместимой с операционными системами MS Windows (XP / Vista / 7 /8 / 8.1 (32 & 64 bit)) / Mac / Linux SD карты
• Для работы необходимо подключение к ПК Core 2 2.8 GHz или выше, с памятью более 4 Gb и монитором с диагональю не менее 19”

Конструктивные особенности цифровой камеры для микроскопов ToupCam XCAM1080PHA

Модель отличается мульти-интерфейсом (в названии обозначается буквой «X»), очень гибкой и точной настройкой, а также возможностью профессиональной обработки данных.

Высокопроизводительный сенсор Sony IMX236, выполненный по технологии CMOS, и наличие IR-cut фильтра, который не пропускает инфракрасное излучение с длиной волны более 650 нм, обеспечивают высокое качество изображения.

На задней панели устройства расположены порты для подключения разъёмов HDMI и USB 2.0, слот для SD карты, а также кнопка для включения / отключения камеры с индикатором работы.

Наличие цифрового мультимедийного интерфейса HDMI обеспечивает высококачественную передачу ауди / видео данных на ПК при одновременной передаче сигналов управления камерой. На экран монитора выводятся две панели:

- панель настройки и управления камерой (отстройка экспозиции – вручную или автоматически, баланс белого, настройка цвета и глубины резкости, контроль шумоподавления);

- панель инструментов для использования функции масштабирования и зеркального отображения, инверсии изображения («тёплая» или «холодная» цветовая гамме), выделения области на экране и воспроизведения / просмотра полученной информации.

Управление (настройка параметров камеры, просмотр, сохранение информации на SD-карте, воспроизведение видео и пр.) осуществляется с помощью компьютерной мыши, подключаемой через порт USB 2.0. Всю необходимую информацию о камерах цифровых для микроскопов ToupCam вы можете получить, позвонив нам по телефону 8 (495) 989-10-56 или разместив вопрос на сайте нашего интернет-магазина.

Для обработки полученных фото / видеоматериалов в программной среде ToupVieW необходимо подключить USB-кабель (в комплекте) для передачи данных с карты на жёсткий диск компьютера. Осуществляется поддержка большинства операционных систем (Windows XP / Vista / 7 /8 / 8.1 (32 и 64 bit) / Mac / Linux). Также можно вести онлайн трансляции, например, через Skype, благодаря поддержке стандарта USB Video Class.

Обратите внимание! Допускается наличие битых (темных) и горячих (всегда светящихся) пикселей в количестве не более 0,3% от полного разрешения матрицы.

Расчёт поля зрения и разрешения камеры для микроскопов ToupCam XCAM1080PHA

Для оценки поля зрения камеры с микроскопом можно использовать формулу:

F≈ L/(a*b), где F - поле зрения в мм, L - размер матрицы, a - увеличение объектива, b - увеличение адаптера.

Пример расчёта для микроскопа с объективом 10x и камеры ToupCam XCAM1080PHA с размерами матрицы 5,5 мм (H) x 3,4 мм (V) и адаптером с увеличением 0,5x.

F(H) ≈5,5/(10*0,5) ≈ 1,1 мм F(V) ≈ 3,4/(10*0,5) ≈ 0,7 мм

Поле зрения камеры ToupCam XCAM1080PHA с адаптером 0,5x и с микроскопом c объективом 10x составляет 1,1 мм x 0,7 мм.

Для оценки разрешения необходимо вместо размера матрицы использовать размер пикселя:

F(px) = 2,8/(10*0,5) =0,56 мкм/пиксель

Комплект поставки:

• Камера для микроскопов ToupCam XCAM1080PHA
• адаптер C-mount на 23,2 мм и кратностью 0,5х
• Внешний адаптер питания на 12V / 1A
• Кабель HDMI
• Компьютерная USB-мышь
• Кабель USB 2.0 длиной 2 м
• CD-диск с программным обеспечением ToupView и драйверами устройства

Все дополнительные аксессуары, в том числе переходники с 23,2 мм на 30,0 мм и 30,5 мм, Вы можете заказать и приобрести в нашем интернет-магазине.

Технические характеристики цифровой камеры для микроскопов ToupCam XCAM1080PHA
