Прибор — цифровая камера в форм-факторе дневного прицела, регистрирующая тепловое излучение в диапазоне 8-14 мкм. Предназначен для установки на охотничье огнестрельное оружие с помощью стандартных креплений 30 мм. Позволяет измерять расстояние до цели, вести фото- и видеосъемку (со звуком) на съемную карту памяти, передавать данные по Wi-Fi и USB-C.
ВНИМАНИЕ! Ни в коем случае не направляйте прибор на источники сильного теплового излучения (Солнце, лазеры, сварочные аппараты, огонь, горящие сигареты и пр.) Это может привести к повреждению сенсора.

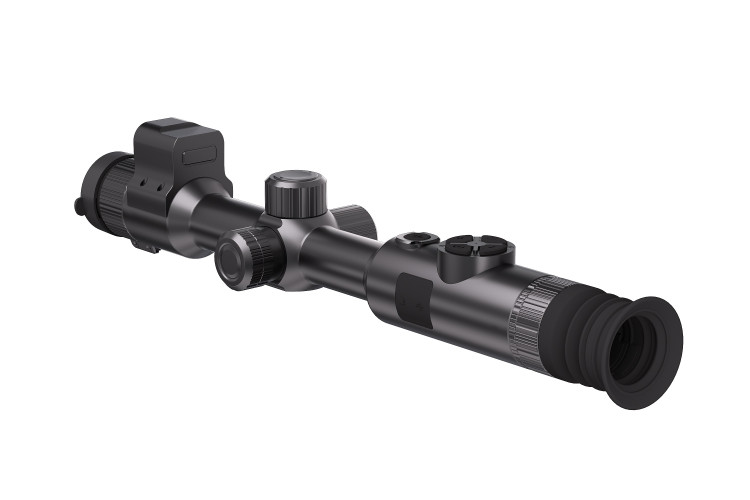

Тепловизор NNPO TCS-645LRF (2,58x) с Wi-Fi, дальномером и калькулятором — мощная модель в форм-факторе дневного прицела, предназначенная для высокоточной ночной охоты на больших дистанциях в условиях ограниченной видимости (дождь, туман, густая листва, ветки деревьев). Благодаря функционалу определяет местоположение и расстояние до цели, даёт четкую картинку и считает поправку на дальность.
С рук (без установки на оружие) может использоваться при любой освещенности для выявления утечек тепла / очагов возгорания / повреждений электрооборудования, для контроля сетей и ЛЭП, мониторинга окружающей среды и малого неба (в т.ч. видеорегистрация полета БПЛА), поисково-спасательных работ.

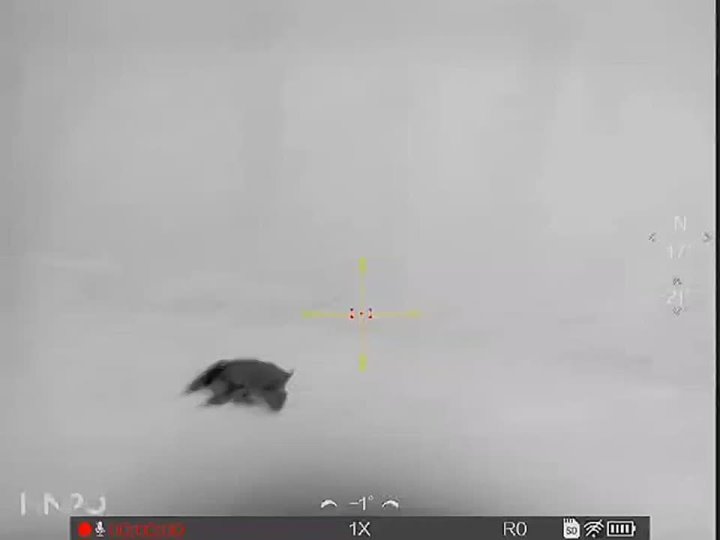

Дальность обнаружения до 2,3 км. У NNPO TCS-645LRF большой объектив, большое разрешение и высокая тепловая чувствительность — оптимальное сочетание для охоты в плохую погоду на больших дистанциях. Картинка очень подробная, видно много мелких деталей, а слабо нагретые цели хорошо заметны даже в тумане, под дождём и на снегу. Найти место лёжки, выбрать зверя или добрать подранка ещё проще, чем с тепловизором на базе сенсора 384x288 (NETD<30mK), а крупную дичь типа лося или оленя можно обнаружить в пределах 2300 метров.
Масштабируемые сетки. Пристреляться можно для 5 разных ружей, патронов или дистанций, используя режим "Freez" для «заморозки» изображения и цифровой зум для улучшенного наведения по месту. В каждом профиле выбирается нужный тип и цвет сетки, создается индивидуальный профиль в калькуляторе. 5 из 8 сеток — масштабируемые (FFP типа): при смене кратности цифровым зумом меняют масштаб, сохраняя правильные угловые размеры.
Расчёт поправки на дальность. Лазерный дальномер отлично работает в паре со встроенным баллистическим калькулятором (БК). Включите калькулятор, заранее заполните БК-профиль — и при каждом замере расстояния до объекта поправка на дальность посчитается автоматически и отобразится на сетке.
5 удобных функций. Можно повысить точность распознавания и наведения: цифровой зум меняет масштаб всего изображения в 2, 4 или 8 раз, режим «картинка в картинке» (PiP) одновременно показывает общий план и увеличенный фрагмент из центра экрана. Найти и отследить самый нагретый объект с помощью функции «Hot Track». Сориентироваться на местности (компас) и выправить угол наклона / завала прицела с оружием (гироскоп).
Медиарежим и трансляция изображения. Встроенный рекордер записывает видео со звуком (даже момент выстрела можно заснять) и сохраняет данные на съёмную карту памяти (в комплект не входит). Модуль Wi-Fi даёт подключение к планшету / смартфону через приложение NNPO Connect для дистанционного управления, наблюдения и съёмки.
5 ч охоты на одном заряде. Источник питания — 1 аккумуляторная батарейка типа 18650 (в комплекте). Даёт 5 часов автономной работы, заряжается во внешнем устройстве, меняется без демонтажа прицела с ружья: батарейный отсек скрыт внутри фальш-барабанов, легко открывается. Для длительных выездов можно подключить пауэрбанк через разъём USB-C. А для экономии заряда использовать режим «сна» и автовыключения питания.
Прочность и надёжность. NNPO TCS-645LRF рассчитан на отдачу большинства охотничьих калибров, в том числе 12 и .308 Win Mag. Максимально защищён от пыли, атмосферных осадков, высокой влажности и падений в воду на глубину до 1 м. Подходит для наблюдений и охоты и на крепком морозе до -30 °C, и на сильной жаре до +60 °C.
Посадочный диаметр 30 мм. Внешний вид и способ установки на ружье как у дневных прицелов — в стандартное крепление 30 мм. Правильную установку на кронштейн советуем выполнять с синим фиксатором резьбы.
| Микроболометр | |
| Тип | неохлаждаемый |
| Разрешение, пикселей | 640x512 |
| Шаг детектора, мкм | 12 |
| Частота обновления кадров, Гц | 50 |
| Эквивалентная шуму разница температур, NETD | < 25 мК |
| Калибровка | автоматическая (со шторкой) / ручная (со шторкой или без шторки с крышкой объектива) |
| Дисплей | |
| Тип | OLED 1024x768 |
| Схемы | 6 White Hot / Black Hot/ Red hot /Iron red/Fusion/Green Hot |
| Настройки изображения | 2 режима (джунгли, распознавание), по 10 уровней яркости и контраста |
| Оптические характеристики | |
| Увеличение, крат | 2,58x, с зумом — 5,16, 10,32 и 20,64x |
| Цифровой зум | x2 / x4 / x8 |
| Объектив | F45 мм |
| Поле зрения, град. | 9,8x7,8 |
| Удаление выходного зрачка, мм | 48 |
| Фокусировка объектива | ручная |
| Предел перефокусировки окуляра, дптр | +/-5 |
| Максимальная дальность обнаружения, м - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 2300 1700 800 |
| Максимальная дальность распознавания, м - лось (1,5x0,9 м) - человек (1,8x0,5 м) - заяц (0,2x0 м) | 1100 850 200 |
| Пристрелка. Выверка | |
| Предустановленные метки, шт. | 8 (из них 5 сеток масштабируемые) |
| Цвета | 5 (белый, черный, красный, зеленый, желтый) |
| Профили пристрелки | 5 |
| Функционал | |
| Баллистический калькулятор | есть |
| Лазерный дальномер | есть |
| Функция PiP ("Кадр в кадре") | есть |
| Отслеживание самой горячей точки | есть |
| Гироскоп | есть |
| Электронный компас | есть |
| Видеорекордер | запись фото и видео со звуком, функция "автозапись выстрела", сохранение файлов на съемную карту памяти (нет в комплекте) |
| Wi-Fi | есть (приложение NNPO Connect) |
| Обновление ПО | есть |
| Восстановление битых пикселей | есть |
| Видеовыход | CVBS |
| Питание | |
| Источник | 1 аккумуляторная батарея Li-ion 18650 |
| Время работы при НУ, час | 5+ |
| Внешний источник питания | блок питания USB-C, 5V2A; зарядка батареи строго в зарядном устройстве |
| Автовыключение питания | есть |
| Автоматическое выключение дисплея (спящий режим) | есть |
| Физические и эксплуатационные параметры | |
| Корпус | алюминий |
| Посадочный диаметр | 30 мм |
| Класс защиты (по IEC 60529) | IP67 |
| Рабочие температуры, °C | -30...+60 |
| Ударная стойкость, Дж | калибр 12 и 308 Win |
| Габариты, мм | 410x86x81 |
| Масса (без крепления и батареи), кг | 0,856 |
